首页  >  产品百科  >  TAJP106K010RNJ

TAJP106K010RNJ

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF ±10% 10V 6Ω@ 100kHz 0805 贴片安装 2.05mm*1.35mm*1.5mm
供应商型号: C118763
供应商: 国内现货
标准整包数: 5

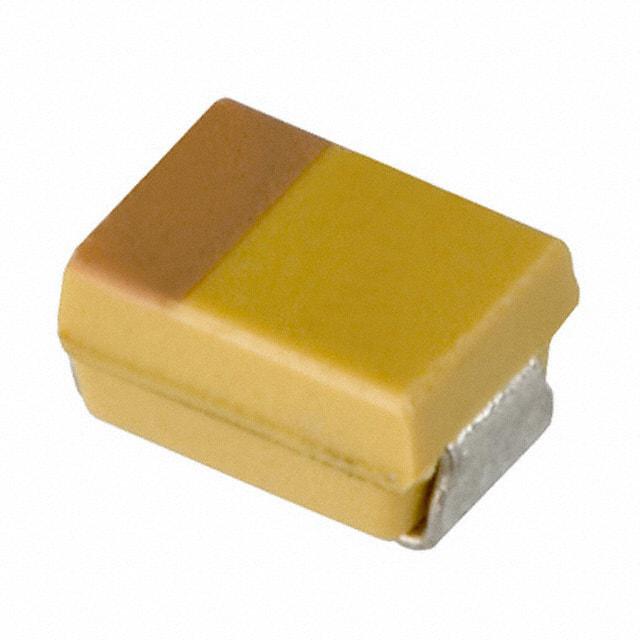

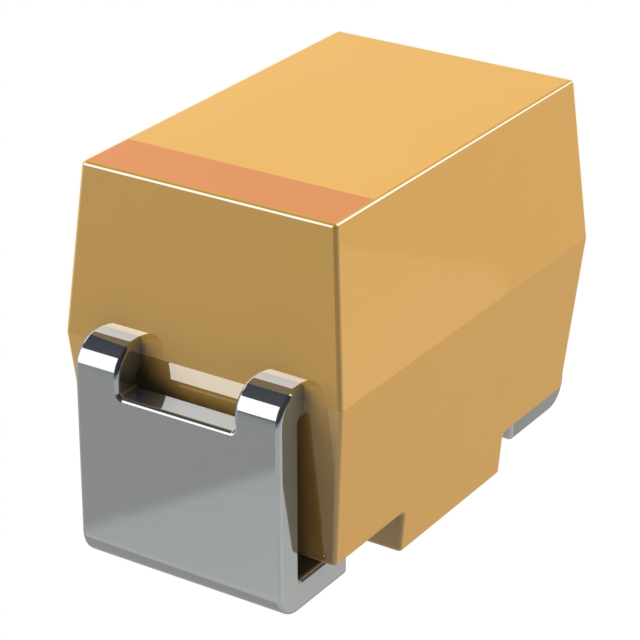

AVX 钽电容 TAJP106K010RNJ

TAJP106K010RNJ概述

    TAJ Series:标准及低剖面钽电容器技术手册

    产品简介


    产品类型:
    TAJ系列提供标准和低剖面(Low Profile)的钽电容器,涵盖从通用到特殊用途的设计需求。
    主要功能:
    TAJ系列用于提供稳定的直流电容支持,在多种电子设备和电路中具有广泛的应用场景。
    应用领域:
    - 通用低功率DC/DC转换器及LDO电路
    - 娱乐和车载信息系统
    - 高度受限设计(如便携式设备)

    技术参数


    | 参数类别 | 具体参数 |

    | 电容范围 | 0.10 μF 至 2200 μF |
    | 容量精度 | ±10% 和 ±20% |
    | 额定电压 (VR) | 2.5V 至 50V (+85°C) |
    | 类别电压 (VC) | 1.7V 至 33V (+125°C) |
    | 浪涌电压 (VS) | 3.3V 至 65V (+85°C),2.2V 至 40V (+125°C) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 可靠性 | 每1000小时 85°C 下1% (VR带0.1Ω/V串联阻抗,60%置信水平) |
    | 资格认证 | 符合CECC 30801-005 issue 2 EIA 535BAAC;AEC-Q200可选,需联系AVX |
    | 终端镀层 | 锡镀层(标准),金和锡铅镀层可根据要求定制 |

    产品特点和优势


    1. 多样化选择:提供了17种标准尺寸以及低剖面选项,适用于不同高度需求的电路板设计。
    2. 高可靠性:宽广的工作温度范围和严格的质量测试保证其长期稳定运行。
    3. 广泛应用:在小型化、低功耗的消费电子、工业设备和汽车电子等领域表现优异。
    4. 易于集成:J型引脚设计简化了贴装过程,提高生产效率。

    应用案例和使用建议


    案例1:娱乐系统电源模块
    在车载娱乐系统中,需要一个高效且稳定的电容来支撑音频和视频处理电路。选择TAJ系列中的低剖面型号(如0.47μF @ 16V),不仅能够满足电压要求,还能减少电路板的高度限制问题。
    使用建议:
    - 确保正确安装方向(标记带代表阳极)。
    - 注意浪涌电流峰值,避免启动时出现过压问题。
    案例2:便携式医疗设备
    便携式心率监测仪对电容器体积和重量有严格要求。推荐使用220μF @ 10V 的低剖面型号,同时关注周围环境湿度,防止电解液泄露。
    优化方案:
    - 在高温环境下使用高类别电压产品以延长寿命。
    - 设计散热路径以减少热累积。

    兼容性和支持


    - 兼容性:适用于多种PCB设计规则和行业标准(例如AEC-Q200认证)。
    - 支持服务:提供详尽的技术文档、样品测试服务以及定制化解决方案。如有需求,请联系AVX制造商获取更多信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器失效 | 检查安装方向是否正确,确保符合极性要求。 |
    | 长期使用后容量下降 | 定期检查并更换老化电容器,避免极端温度条件。 |
    | 无法达到预期使用寿命 | 调整工作电压至更低值,降低纹波电流影响。 |

    总结和推荐


    综合评估:TAJ系列钽电容器凭借其多样化的规格、高可靠性以及优异的性价比,在众多应用场合中表现出色。无论是消费类电子产品还是工业级设备,它都能提供卓越的支持。
    推荐结论:TAJ系列钽电容器是理想的选择,尤其适合需要小体积、轻量化和长寿命解决方案的设计者。强烈推荐给需要高性能电容的工程师和技术人员。
    最终评分: ⭐⭐⭐⭐☆ (4.5/5)

TAJP106K010RNJ参数

参数
电容值 10μF
容差 ±10%
额定电压 10V
工作寿命 -
ESR-等效串联电阻 6Ω@ 100kHz
长*宽*高 2.05mm*1.35mm*1.5mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TAJP106K010RNJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJP106K010RNJ数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJP106K010RNJ TAJP106K010RNJ数据手册

TAJP106K010RNJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.0748
50+ ¥ 1.6407
150+ ¥ 1.4545
500+ ¥ 1.2224
库存: 1235
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 10.37
