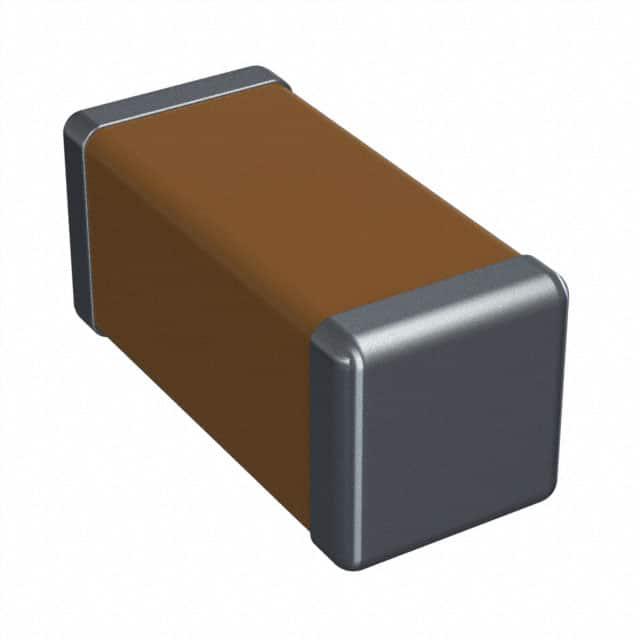

1808GC102KAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 1nF ±10% X7R 2KV 1808 贴片安装 4.6mm(长度)*2mm(宽度)
供应商型号: REB-KKK13867
供应商: 海外现货
标准整包数: 2000
AVX 陶瓷电容 1808GC102KAT2A

1808GC102KAT2A概述

    高压多层陶瓷电容器(MLC芯片)技术手册

    1. 产品简介


    产品类型: 高压多层陶瓷电容器(MLC芯片)
    主要功能:
    - 高电压耐受: 支持600V至5000V的工作电压范围
    - 低漏电流: 特殊设计以实现低泄漏电流
    - 小体积: 在保证性能的同时保持紧凑尺寸
    - 低等效串联电阻(ESR): 特别适用于高频电源转换器中的瞬态抑制器及开关电源(SMPS)中的谐振器
    应用领域:
    - 高频电源转换器中的瞬态抑制器
    - 开关电源(SMPS)中的谐振器
    - 高压耦合/直流隔离应用

    2. 技术参数


    | 参数 | 说明 |

    | 工作电压(V) | 600V, 630V, 1000V, 1500V, 2000V, 2500V, 3000V, 4000V, 5000V |
    | 温度系数 | NPO (C0G): 0 ±30 ppm/°C (0 VDC) |
    X7R: ±15% (0 VDC) |
    | 容量(pF/μF) | 见下表 |
    | 容量精度 | NPO (C0G): ±5%, ±10%, ±20% |
    X7R: ±10%, ±20%, +80%,-20% |
    | 损耗因子(DF) | NPO (C0G): 0.1% max. (+25°C, 1kHz) |
    X7R: 2.5% max. (+25°C, 1kHz) |
    | 操作温度范围 | -55°C至+125°C |
    | 绝缘电阻 | NPO (C0G): (+25°C, 500 VDC) ≥100K MΩ 或 ≥1000 MΩ - µF |
    (+125°C, 500 VDC) ≥10K MΩ 或 ≥100 MΩ - µF |
    | 介电强度 | 最小值为120%额定电压,持续5秒,最大电流50mA |
    | 物理尺寸 | 见下表 |

    3. 产品特点和优势


    - 高压耐受性: 可承受高达5000V的工作电压,适用于高压电路。
    - 超低泄漏电流: 在高电压系统中表现优异。
    - 超小型封装: 尽管是高压应用,但采用了较小的物理尺寸设计。
    - 低ESR特性: 适合高频应用,如高频电源转换器。

    4. 应用案例和使用建议


    应用案例:
    - 在高频电源转换器中作为瞬态抑制器。
    - 用于开关电源(SMPS)中的谐振器。
    - 在高电压电路中用于耦合和直流隔离。
    使用建议:
    - 组装注意事项: 使用表面贴装时,需特别注意温度梯度不超过4°C/秒。加热或冷却过程中预热温度必须控制在陶瓷体峰值温度的50°C以内。
    - 再流焊接: 芯片尺寸1210及以上,仅适用再流焊接工艺。
    - 保护涂层: 容量较大的芯片(1825, 2225, 3640),可能需要防护表面涂层以防止外部电弧。

    5. 兼容性和支持


    兼容性:
    - 提供无引脚版本,适合通过孔式(thru-hole)或表面贴装(SMT)配置。
    支持和服务:
    - 用户可以通过联系工厂获取特定型号的引脚和容差选项。
    - 铅引脚型号可选择,详细请见相关页面。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度梯度超出限制 | 控制温度梯度在4°C/秒内;确保预热温度符合要求。 |
    | 引脚损坏 | 采用正确的焊接工艺,并进行适当的防护处理。 |
    | 表面涂层缺失 | 安装后添加适当的防护涂层。 |

    7. 总结和推荐


    综合评估:
    - 优点: 本产品在高压应用中表现出色,具有低泄漏电流和小尺寸的优势,特别适合高频电源转换器和开关电源(SMPS)。
    - 市场竞争力: 在众多高压电容器产品中,本产品以其高性能和高可靠性脱颖而出。
    推荐:
    - 我们强烈推荐这款产品给那些对高压电路有严格要求的设计者。其卓越的性能和小巧的体积使得它成为各种高电压应用的理想选择。
    以上信息均来源于Kyocera AVX的产品技术手册,详情请参阅官网或直接联系制造商获取更准确的数据。

1808GC102KAT2A参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 2KV
长*宽*高 4.6mm(长度)*2mm(宽度)
通用封装 1808
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1808GC102KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。
