08051C223K4Z2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 22nF ±10% X7R 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 3288956
供应商: 海外现货
标准整包数: 10

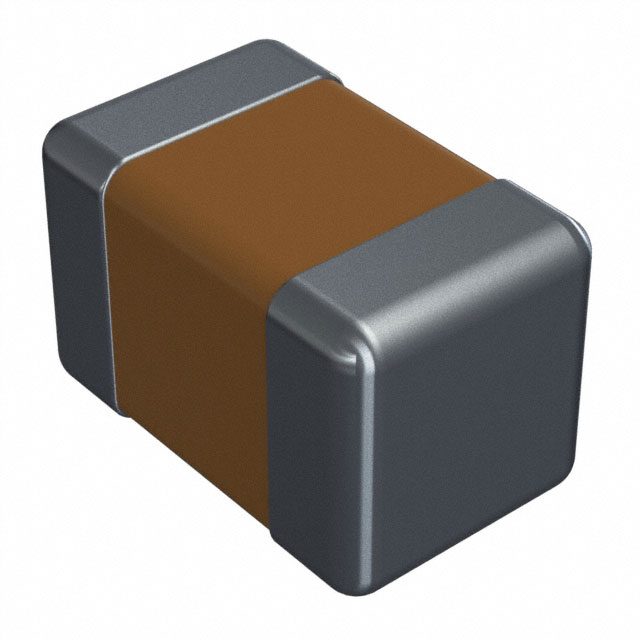

AVX 陶瓷电容 08051C223K4Z2A

08051C223K4Z2A概述

    MLCC with FLEXITERM® 技术手册概述

    1. 产品简介


    产品类型: MLCC(多层陶瓷电容器)
    主要功能: FLEXITERM® 是一种增强型柔性终端系统,旨在提升电容器在高机械应力和温度变化条件下的性能。
    应用领域: 汽车电子、电路板设计、高压高温环境下的工业应用。

    2. 技术参数


    - 电介质: X7R
    - 耐温范围: -55°C 至 +125°C
    - 容差: ±5%, ±10%, ±20%
    - 额定电压: 6.3V, 10V, 16V, 25V, 50V, 100V, 200V
    - 尺寸: 0603, 0805, 1206, 1210, 1812, 2220
    - 机械强度: 能承受最高达10mm的弯曲测试
    - 温度循环测试: 3000个循环后无失效
    - 包装: 7英寸卷带, 13英寸卷带

    3. 产品特点和优势


    - 高机械性能: 能够承受高达5mm的弯曲测试,相比传统终端系统具有明显优势。
    - 温度循环性能: 能够承受3000次温度循环测试,远超行业标准1000次。
    - 柔性终端系统: 灵活的端子设计提高了可靠性和耐久性。
    - 增强的可靠性: 减少了由于电路板弯曲造成的故障率。
    - 商业或汽车等级产品: 适用于商业和汽车应用。
    - AECQ200认证: 符合AECQ200认证标准。
    - 符合VW 80808规范: 通过了大众汽车特定的标准测试。

    4. 应用案例和使用建议


    - 高弯曲应力电路板: 如去板化过程中的边缘组件。
    - 温度变化应用: 适用于发动机传感器等需要软终端以提高可靠性的应用。
    - 汽车应用: 提供更高的可靠性和机械性能。
    使用建议:
    - 在设计阶段考虑组件的机械应力,特别是在有边缘焊点的区域。
    - 在温度变化较大的环境中使用时,优先选择FLEXITERM®。

    5. 兼容性和支持


    - 兼容性: FLEXITERM® 可以与多种电子元器件和其他设备兼容。
    - 支持: 厂商提供详尽的技术文档和售后服务支持。

    6. 常见问题与解决方案


    - 问题: 弯曲测试中部分元件出现开裂。
    - 解决方案: 确保焊接质量并选择适当的弯曲测试参数。
    - 问题: 高温循环后电容器失效。
    - 解决方案: 定期检查并更换已损坏的电容器。
    - 问题: 温度变化导致电容器性能不稳定。
    - 解决方案: 使用FLEXITERM® 增强温度稳定性和可靠性。

    7. 总结和推荐


    综合评估:
    - FLEXITERM® 提供了卓越的机械和温度稳定性,特别是在恶劣环境下表现出色。
    - 高度推荐用于高机械应力和温度变化的应用场合,如汽车和工业控制系统。
    推荐:
    强烈推荐使用 FLEXITERM® MLCC,因其在高机械应力和温度变化条件下表现出色,非常适合汽车电子和工业应用。

08051C223K4Z2A参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

08051C223K4Z2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

08051C223K4Z2A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 08051C223K4Z2A 08051C223K4Z2A数据手册

08051C223K4Z2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
