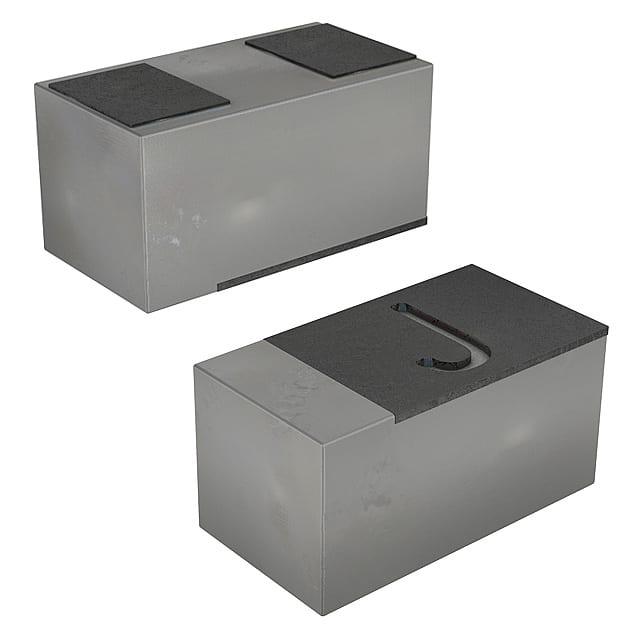

F980J107MSA

产品分类: 钽电容
厂牌: AVX
产品描述: 100μF 1000h@ 85°C ±20% 6.3V 8Ω@ 100kHz 0805 贴片安装 2mm*1.25mm*900μm
供应商型号: F980J107MSA
供应商: 国内现货
标准整包数: 4000
AVX 钽电容 F980J107MSA

F980J107MSA概述


    产品简介


    F98系列树脂封装芯片高CV引脚电容是一款专为智能手机、移动电话、无线模块和助听器等便携式电子设备设计的电容器。该系列产品采用表面贴装设计(SMD),具有小尺寸和低轮廓的特点,能够满足现代电子产品对小型化、轻量化的要求。产品通过RoHS3指令认证,符合环保标准。

    技术参数


    | 参数 | 描述 |

    | 尺寸代码 | U(0402)、M(0603)、S(0805) |
    | 额定电压 | 2.5V, 4V, 6.3V, 10V, 16V, 20V, 25V, 35V |
    | 电容范围 | 0.47pF到220pF |
    | 容量公差 | ±20% |
    | 工作温度范围 | -55°C至+125°C |
    | 额定温度 | +85°C或+60°C |
    | 泄漏电流 | 参考手册页 |
    | 介电损耗因子 | 参考手册页 |
    | 100kHz下的等效串联电阻 | 参考手册页 |

    产品特点和优势


    1. RoHS3认证:确保产品符合欧盟环保要求。
    2. SMD面下设计:适合现代SMT工艺。
    3. 小巧低轮廓:适用于空间受限的设计。
    4. 100%浪涌电流测试:保证了产品的可靠性。

    应用案例和使用建议


    F98系列电容器广泛应用于智能手机、移动电话、无线模块和助听器中。在这些应用中,电容器需要在极端环境下保持稳定性能。以下是几点使用建议:
    1. 设计时考虑散热:在高功率应用中,确保良好的散热,以避免过热导致的损坏。
    2. 选用合适额定电压:根据具体应用场景选择合适的额定电压,避免过压损坏。
    3. 注意防潮措施:特别在高湿度环境中,需要采取额外的防潮措施以防止电容器失效。

    兼容性和支持


    F98系列电容器与其他标准SMD器件兼容,可以方便地集成到现有的电路板设计中。厂商提供了详细的技术支持文档和售后维护服务,帮助客户解决问题并提供必要的技术支持。

    常见问题与解决方案


    1. Q:如何选择正确的额定电压?
    - A:根据应用环境选择合适的额定电压,避免过压。
    2. Q:电容器出现泄漏电流过大的情况怎么办?
    - A:检查电路是否存在过载现象,调整负载,或者更换更高级别的电容器。
    3. Q:电容器的容量公差是多少?
    - A:标准公差为±20%,具体参数请参考技术手册。

    总结和推荐


    F98系列树脂封装芯片高CV引脚电容凭借其紧凑的体积、高可靠性及广泛的适用性,在众多便携式电子设备中表现出色。它不仅满足了现代电子产品的高要求,还具备优良的温度特性和稳定的电气性能。对于需要高性能电容的应用场合,我们强烈推荐使用F98系列电容器。

F980J107MSA参数

参数
电容值 100μF
ESR-等效串联电阻 8Ω@ 100kHz
容差 ±20%
额定电压 6.3V
工作寿命 1000h@ 85°C
长*宽*高 2mm*1.25mm*900μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F980J107MSA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F980J107MSA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F980J107MSA F980J107MSA数据手册

F980J107MSA封装设计

查看详情并下载
Symbol
Footprint
3D Model
