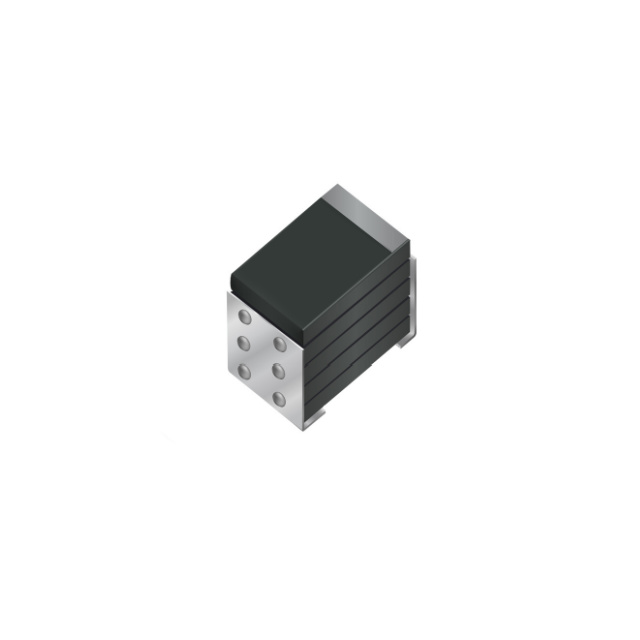

TCME477M006R0012E

产品分类: 钽电容
厂牌: AVX
产品描述: 470μF 2000h@ 125°C ±20% 6.3V 12mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: DMT-TCME477M006R0012E
供应商: 海外现货
标准整包数: 400
AVX 钽电容 TCME477M006R0012E

TCME477M006R0012E概述

    文章标题:TCM系列导电聚合物固体电解质多端子芯片电容器技术综述

    产品简介


    TCM系列电容器是AVX公司研发的一款高性能导电聚合物固体电解质芯片多端子电容器,其主要应用于电信路由器、高功率DC/DC转换器的基站等领域。产品通过独特的多端子设计和导电聚合物电极,显著提升了电容器的可靠性和效率。该系列电容器以其较低的等效串联电阻(ESR)和高频率电容保留率,成为高频率应用的理想选择。

    技术参数


    | 参数类别 | 描述 |

    | 电容量范围 | 10μF 至 1000μF |
    | 额定电压 | 2.5V 至 100V |
    | 电容精度 | ±20% |
    | 漏电流 (DCL) | 0.1CV |
    | 工作温度范围 | -55°C 至 +125°C |
    | 封装类型 | 2917、2924 等不同尺寸 |
    | 引脚表面处理 | Sn 镀层(标准)、SnPb 镀层 |

    产品特点和优势


    1. 多端子设计:增强机械稳定性并降低ESR,尤其适合高频应用。
    2. 导电聚合物电极:提供低ESR和高可靠性,同时支持重复焊接循环。
    3. 良性失效模式:在推荐使用条件下具有安全失效机制。
    4. 高频率电容保留率:保持优异的高频性能。
    5. 高可靠性和耐久性:通过严格的质量测试,如耐高温储存和湿度稳定性测试。

    应用案例和使用建议


    TCM系列电容器广泛应用于电信领域的高端设备,例如通信路由器和基站中的高功率DC/DC转换器。这些场景对电容器的耐久性和高频性能提出了较高要求。建议根据具体的应用需求选择合适的电容值和额定电压,同时注意遵循推荐的电压和温度降额规范。
    使用建议:
    - 在电路设计中合理分配电容器的位置,避免热集中区域。
    - 遵循JEDEC标准进行回流焊操作,并控制焊接次数以确保电容器的长期稳定运行。

    兼容性和支持


    TCM系列产品与其他常见的电子元器件和设备具有良好的兼容性,适用于广泛的系统集成需求。AVX公司提供详尽的技术文档和支持服务,包括在线资源和技术咨询,帮助客户解决实际应用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | ESR过高 | 检查安装方向是否正确,确保正负极连接无误;更换额定值更高的型号。 |
    | 温度超出正常范围 | 增加散热装置,优化电路布局以减少热量积聚。 |
    | 漏电流异常增大 | 检查电路是否存在过压情况,调整电源输出以符合规格。 |

    总结和推荐


    TCM系列电容器凭借其出色的性能指标和多方面的优势,在高频通信设备中表现出色。无论是电信路由器还是基站设备,它都能满足严格的电源管理需求。因此,对于需要高频率稳定性、低ESR和高可靠性的应用场合,强烈推荐选用TCM系列电容器。未来,随着更多创新技术和市场需求的发展,TCM系列有望进一步扩展其在工业电子领域的影响力。
    此文章基于AVX TCM系列电容器的技术手册整理而成,旨在为工程师和技术人员提供全面的产品理解和应用指导。希望对您的项目开发有所帮助!

TCME477M006R0012E参数

参数
电容值 470μF
容差 ±20%
额定电压 6.3V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 12mΩ@ 100kHz
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TCME477M006R0012E厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TCME477M006R0012E数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TCME477M006R0012E TCME477M006R0012E数据手册

TCME477M006R0012E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 2.6824 ¥ 22.6663
库存: 1200
起订量: 800 增量: 400
交货地:
最小起订量为:400
合计: ¥ 9066.52
