TAP106K016CCS

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF 1000h@ 85°C ±10% 16V 3.2Ω SMD 通孔安装 5mm*10.5mm*10.5mm
供应商型号: 2112982
供应商: 海外现货
标准整包数: 1

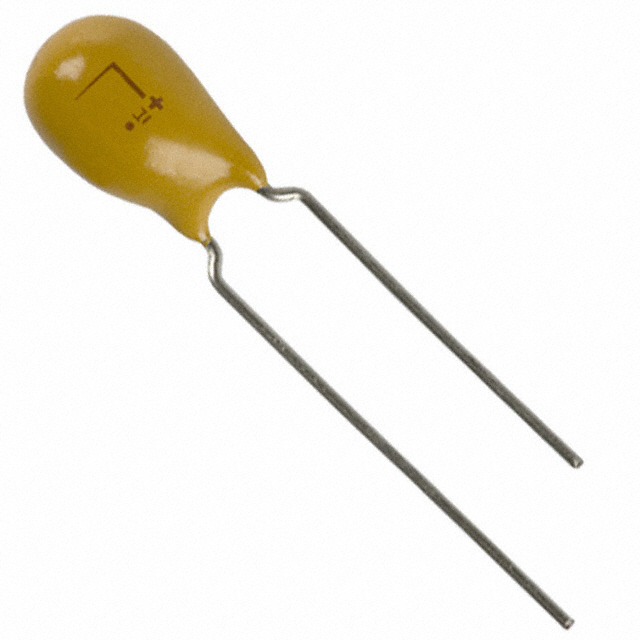

AVX 钽电容 TAP106K016CCS

TAP106K016CCS概述

    TAP系列固态钽树脂电容器技术手册

    产品简介


    TAP系列是为专业级应用设计的固态钽树脂浸渍电容器,采用阻燃涂层,具有低漏电流和低阻抗的特点。这些电容器体积小且温度稳定性好,能够承受高达+125°C的工作温度。TAP系列电容器广泛应用于多种电路中,适用于自动插入和自由放置。此外,15种不同的外壳尺寸提供了宽广的电容范围和工作电压范围,使得TAP系列可以适应几乎任何应用需求。

    技术参数


    - 电容范围:0.10 μF 至 330 μF
    - 电容容差:±20%;±10%(±5%需咨询AVX代表)
    - 额定直流电压(+85°C):6.3V、10V、16V、20V、25V、35V、50V
    - 额定直流电压(+125°C):4V、6.3V、10V、13V、16V、23V、33V
    - 浪涌电压(+85°C):8V、13V、20V、26V、33V、46V、65V
    - 浪涌电压(+125°C):5V、9V、12V、16V、21V、28V、40V
    - 工作温度范围:-55°C 至 +125°C
    - 环境分类:55/125/56 (IEC 68-2)
    - 损耗因数:0.04 (CR 0.1-1.5μF),0.06 (CR 2.2-6.8μF),0.08 (CR 10-68μF),0.10 (CR 100-330μF)

    产品特点和优势


    1. 高可靠性:1%每1000小时在85°C下的可靠性测试,60%置信水平。
    2. 宽广的电容范围和工作电压范围:覆盖0.10 μF至330 μF,满足各种应用场景的需求。
    3. 优异的温度稳定性:可以在-55°C至+125°C的宽温度范围内稳定工作。
    4. 阻燃材料:采用阻燃金环氧树脂制造,具有优良的耐火性能。
    5. 卓越的热稳定性:特别适合高温环境下的应用。
    6. 多种封装选项:提供散装、带卷和弹药带等多种包装形式,方便不同应用场合的选用。

    应用案例和使用建议


    - 消费电子:可用于手机、平板电脑、笔记本电脑等设备中的电源管理和滤波电路。
    - 工业自动化:适用于工业控制系统的电源模块,以确保系统的稳定运行。
    - 医疗设备:可作为医疗器械中的关键组件,提高设备的可靠性和稳定性。
    - 汽车电子:用于汽车的电源管理系统,确保系统在恶劣环境下的正常工作。
    使用建议:
    - 确保电容器正确安装,遵循制造商提供的安装指南。
    - 根据具体应用需求选择合适的电容值和工作电压。
    - 定期检查和维护,确保电容器处于良好的工作状态。

    兼容性和支持


    - 兼容性:TAP系列电容器可与各种电子元器件和设备兼容,特别是在需要高可靠性和良好温度稳定性的应用中。
    - 支持和服务:AVX公司提供全面的技术支持,包括详细的用户手册、安装指南和技术咨询服务。同时,AVX还提供了CECC 30201 - 032认证,保证产品质量和可靠性。

    常见问题与解决方案


    1. 问题:如何识别电容器的正负极?
    - 解决方案:激光标记在电容器体上,通过标志识别正负极。

    2. 问题:如何确认电容器的额定电压?
    - 解决方案:参考电容器型号代码,根据电容值和型号确定对应的额定电压。

    3. 问题:如何选择合适的电容值?
    - 解决方案:根据具体电路需求选择合适的电容值,确保电容器在所需的工作频率下能够发挥最佳性能。

    总结和推荐


    TAP系列固态钽树脂电容器凭借其宽广的电容范围、高可靠性、优良的温度稳定性和广泛的适用性,在众多应用场景中表现出色。强烈推荐TAP系列电容器用于对性能要求较高的电子设备和系统中,尤其适合于消费电子、工业自动化、医疗设备和汽车电子等领域。AVX公司的高品质保证和全面的支持服务也使其成为值得信赖的选择。

TAP106K016CCS参数

参数
电容值 10μF
ESR-等效串联电阻 3.2Ω
容差 ±10%
额定电压 16V
工作寿命 1000h@ 85°C
长*宽*高 5mm*10.5mm*10.5mm
通用封装 SMD
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

TAP106K016CCS厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAP106K016CCS数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAP106K016CCS TAP106K016CCS数据手册
