W2A4ZC103MAT2A

产品分类: 网络阵列电容
厂牌: AVX
产品描述: 10nF ±20% 4 X7R 陶瓷 10V 0508 贴片安装 1.3mm*2.1mm*940μm
供应商型号: 581-W2A4ZC103MAT2A
供应商: Mouser
标准整包数: 1

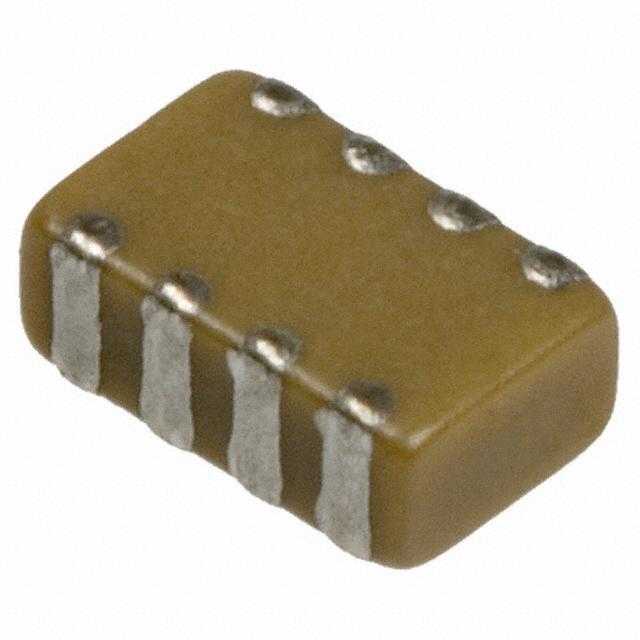

AVX 网络阵列电容 W2A4ZC103MAT2A

W2A4ZC103MAT2A概述

    KYOCERA AVX Capacitor Arrays技术手册

    产品简介


    KYOCERA AVX的电容器阵列(Capacitor Array)是市场上的领先产品之一。它们提供了一系列陶瓷电容器产品,旨在降低生产和组装成本,同时节省电路板空间。这些电容器阵列主要应用于移动电话、数字机顶盒、计算机主板和外设、汽车应用、射频调制解调器以及网络产品等领域。

    技术参数


    - 类型:多层陶瓷电容器阵列(MLCC)
    - 型号:W2A (0508), W3A (0612)
    - 主要功能:
    - 提供2元素和4元素阵列配置
    - 支持电压范围:6V 至 100V
    - 电容范围:1.0pF 至 8200pF(NP0/C0G),0.010μF 至 1.0μF(X7R)
    - 电气特性:
    - 允许的焊接方式:回流焊/波峰焊
    - 尺寸规格:0508 (1.30mm x 2.10mm x 0.94mm),0612 (1.60mm x 3.20mm x 1.35mm)
    - 工作温度范围:-55°C 至 125°C(NP0/C0G),-55°C 至 150°C(X7R)
    - 容差范围:±5%,±10%,±20%
    - 包装与数量:
    - 单个包装:7”卷带 或 13”卷带
    - 数量:每卷带1000个

    产品特点和优势


    1. 显著的成本节约:通过替换多个独立的电容器,可以减少整体放置成本,提升组装线的产出效率。
    2. 显著的空间节省:相较于单独使用相同规格的离散型电容器,0508阵列可节省超过40%的空间,0612阵列可节省超过50%的空间。
    3. 高生产率:对于高产量的应用,这些阵列可以显著增加生产线的吞吐量,从而减少机器的数量需求。
    4. 广泛接受:该系列产品在市场上广受认可,广泛应用于各类电子产品中。

    应用案例和使用建议


    1. 移动电话:在手机设计中,可以通过使用0508和0612阵列来减少所需的空间,提高整体电路板的布局效率。
    2. 计算机主板:在计算机主板设计中,利用阵列可以减少组件数量,简化布线过程,提升整体性能。
    3. 汽车电子:汽车电子系统需要高度可靠的组件,这些阵列经过AEC-Q200认证,适用于车载环境。

    使用建议:在选择合适的电容器阵列时,需根据具体应用的电压和电容要求进行匹配。例如,在高频通信设备中,建议选择具有高稳定性电容值(如NP0/C0G)的阵列。

    兼容性和支持


    这些电容器阵列具有良好的兼容性,可以与其他常见的表面贴装组件一起使用。厂商提供了全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题时能够得到及时的帮助。

    常见问题与解决方案


    1. 问题:电容器阵列在安装过程中容易发生开路或短路。
    - 解决方案:严格按照制造商的指导书进行安装,确保引脚连接正确且没有损坏。
    2. 问题:阵列在高温环境下出现性能下降。
    - 解决方案:选择适合工作温度范围的阵列型号,并确保适当的散热措施。

    总结和推荐


    总的来说,KYOCERA AVX的电容器阵列在成本节约、空间利用和生产效率方面表现出色,适合多种电子产品的设计。特别是针对高产量的应用场合,这些阵列的优势尤为明显。因此,我们强烈推荐在相关应用中采用这类产品。

W2A4ZC103MAT2A参数

参数
电容值 10nF
容差 ±20%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 10V
长*宽*高 1.3mm*2.1mm*940μm
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2A4ZC103MAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2A4ZC103MAT2A数据手册

厂牌 PDF简要描述 下载
AVX 网络阵列电容 AVX W2A4ZC103MAT2A W2A4ZC103MAT2A数据手册

W2A4ZC103MAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2645 ¥ 2.235
10+ $ 0.1472 ¥ 1.2438
100+ $ 0.1196 ¥ 1.0106
4000+ $ 0.0562 ¥ 0.4746
8000+ $ 0.041 ¥ 0.3468
24000+ $ 0.0378 ¥ 0.3194
库存: 3845
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.23
