F920J106MPA

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF ±20% 6.3V 6Ω 0805 贴片安装 2mm*1.25mm*1mm
供应商型号: F920J106MPA
供应商: 国内现货
标准整包数: 2000

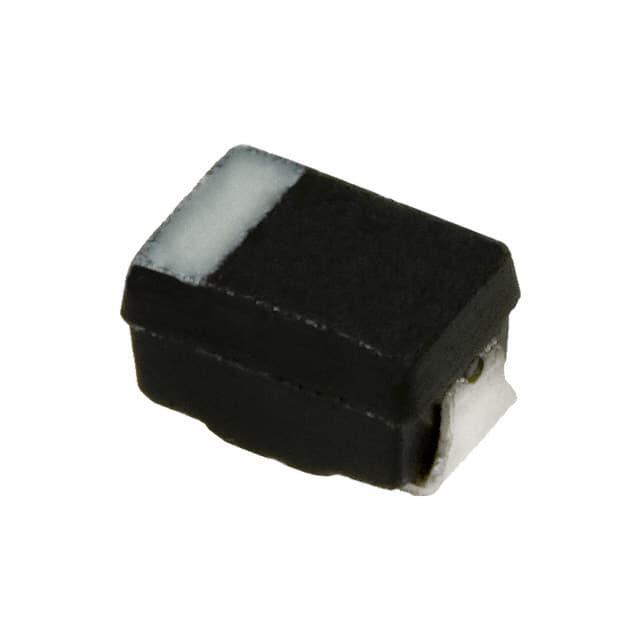

AVX 钽电容 F920J106MPA

F920J106MPA概述

    F92系列树脂封装芯片,低剖面J型引脚

    产品简介


    F92系列是树脂封装的片式电容器,具有低剖面J型引脚设计,适用于手持电子设备和USB配件等应用场合。该系列产品不仅符合RoHS2指令,而且采用表面贴装技术(SMD),具有低剖面的特性。

    技术参数


    - 额定电压:4V, 6.3V, 10V, 16V, 20V, 25V, 35V
    - 电容范围:0.22μF至100μF
    - 引脚尺寸:根据不同型号,尺寸有所差异(见下表)
    - 封装形式:符合EIA标准的0805、1206、1311尺寸
    - 工作温度范围:-55°C至+125°C
    - 泄漏电流:在20°C和85°C下的最大泄漏电流为0.01CV或0.5μA,以较大者为准
    - 电容温度系数:-10%至+20%
    - 耐焊接热:+10°C(仅限湿度敏感等级MSL 1)
    - 冲击试验:冲击后无明显异常
    - 使用寿命:在85°C或125°C下施加额定电压或降压电压,电容器仍能保持初始性能

    产品特点和优势


    1. 环保设计:符合RoHS2指令,减少环境污染。
    2. 高性能:额定电压范围广,适用于多种应用场合。
    3. 可靠性高:在极端条件下表现稳定,包括高温、低温和湿度环境。
    4. 易于集成:采用SMD J型引脚设计,便于自动化生产。

    应用案例和使用建议


    - 手持电子设备:如智能手机、平板电脑等设备中,需要小型且可靠的电容器。
    - USB配件:例如USB集线器、键盘和鼠标等,要求电容器体积小且耐久性强。

    使用建议:
    - 在使用过程中注意电容器的额定电压,确保不超过其工作范围。
    - 安装时要避免过度热应力,以防损坏电容器。

    兼容性和支持


    - 兼容性:与常见的PCB制造工艺高度兼容,方便集成。
    - 支持:如有疑问或技术支持需求,可以联系当地的AVX销售办公室获取帮助。

    常见问题与解决方案


    1. 问题:电容值变化超出预期。
    - 解决方案:检查工作环境是否在规定的温度范围内。
    2. 问题:泄漏电流过高。
    - 解决方案:确认电容器是否受到过热或机械压力的影响。
    3. 问题:外观损伤或连接不良。
    - 解决方案:确保安装过程中不产生过度的热应力和机械应力。

    总结和推荐


    F92系列树脂封装电容器以其广泛的电压范围、良好的温度稳定性和易于集成的特点,在手持电子设备和USB配件中表现出色。其环保设计和高性能使其在市场上具备很强的竞争优势。建议在相关项目中积极考虑使用该产品。

F920J106MPA参数

参数
电容值 10μF
容差 ±20%
额定电压 6.3V
工作寿命 -
ESR-等效串联电阻
长*宽*高 2mm*1.25mm*1mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

F920J106MPA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F920J106MPA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F920J106MPA F920J106MPA数据手册

F920J106MPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5581
库存: 102000
起订量: 2000 增量: 3000
交货地:
最小起订量为:2000
合计: ¥ 1116.2
