首页  >  产品百科  >  F931E335MAA

F931E335MAA

产品分类: 钽电容
厂牌: AVX
产品描述: 3.3μF 2000h@ 125°C ±20% 25V 6Ω@ 100kHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 647-F931E335MAA
供应商: Mouser
标准整包数: 1

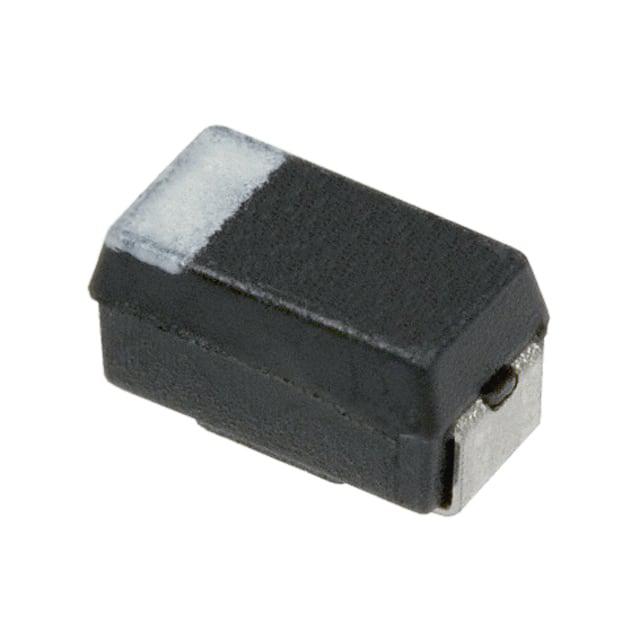

AVX 钽电容 F931E335MAA

F931E335MAA概述

    F93 系列树脂封装片式钽质J引脚电容器技术手册

    产品简介


    F93 系列树脂封装片式钽质J引脚电容器是工业级标准电子元器件。这类电容器具有多种规格,适用于低功率直流/直流转换器的应用场合。它们采用表面贴装设计(SMD J-Lead),具备高可靠性,并符合RoHS3指令2015/863/EU环保要求。

    技术参数


    - 类型: Resin-Molded Chip, Standard Tantalum J-Lead
    - 额定电压范围: 4V至35V
    - 容值范围: 0.33μF 至 100μF
    - 温度范围: -55°C 至 +125°C
    - 额定温度: +85°C
    - 引脚间距: 见上表
    - 包装: 可以根据需求提供Tape & Reel包装
    - 耐久性测试: 100%浪涌电流测试
    性能参数
    - 泄漏电流: 应用额定电压1分钟后,泄漏电流(20°C时)不超过0.01CV或0.5μA,取较大者。
    - 损耗因子: 见具体数据表
    - 阻抗(RMS): 100kHz时阻抗,见具体数据表
    - 电容变化率: 温度为-55°C时,电容最大变化率为-10%;温度为+85°C时,最大变化率为+10%;温度为+125°C时,最大变化率为+15%
    测试条件
    - 湿热测试: 在40°C,相对湿度90%-95%下持续500小时,电容器无电压施加
    - 温度循环测试: -55°C 至 +125°C 温度循环30分钟,共5个周期
    - 回流焊接测试: 260°C 保持10秒
    - 耐浪涌电压测试: 85°C时,连续1000次测试
    - 耐久性测试: 额定电压下2000小时
    - 剪切测试: 水平向上的压力负载测试
    - 终端强度测试: 向下的支撑测试

    产品特点和优势


    - 可靠性高: 经过100%浪涌电流测试验证。
    - 绿色环保: 符合RoHS3指令。
    - 广泛温度适应性: 工作温度范围广,可在-55°C到+125°C之间稳定运行。
    - 高稳定性: 在极端温度环境下仍能保持较高的稳定性。

    应用案例和使用建议


    F93系列电容器适用于多种电子电路中,例如低功耗直流/直流转换器、计算机电源、网络通信设备等。在设计电路时,应充分考虑工作温度范围,选择合适的电容值和额定电压,以确保系统长期稳定运行。
    使用建议:
    - 在高温环境下使用时,应注意其电容值的变化。
    - 确保安装前进行适当的检测和测试,以避免任何可能的缺陷。

    兼容性和支持


    F93系列电容器具有较强的兼容性,可以与其它电子元件及设备协同工作。制造商提供了详尽的技术文档和支持,客户可以通过联系当地的KYOCERA AVX销售办公室获得进一步的技术咨询和支持。

    常见问题与解决方案


    - 问题1: 电容器泄露电流过高
    - 解决方案: 检查电路是否存在短路或过载情况,并适当调整电容值或更换电容器。

    - 问题2: 温度导致电容值变化过大
    - 解决方案: 选择合适的电容器型号,保证其在所需工作温度范围内的稳定性。

    总结和推荐


    F93系列树脂封装片式钽质J引脚电容器凭借其高可靠性、宽工作温度范围以及优异的电气性能,在多个领域均有广泛应用。如果您正在寻找高品质、高性能的电容器来提升系统的稳定性和可靠性,我们强烈推荐使用F93系列电容器。

F931E335MAA参数

参数
电容值 3.3μF
ESR-等效串联电阻 6Ω@ 100kHz
容差 ±20%
额定电压 25V
工作寿命 2000h@ 125°C
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F931E335MAA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F931E335MAA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F931E335MAA F931E335MAA数据手册

F931E335MAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.598 ¥ 5.0531
10+ $ 0.2887 ¥ 2.4391
100+ $ 0.2082 ¥ 1.7589
1000+ $ 0.1771 ¥ 1.4967
2000+ $ 0.149 ¥ 1.2594
10000+ $ 0.1302 ¥ 1.1002
50000+ $ 0.1218 ¥ 1.0292
库存: 585
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.05
