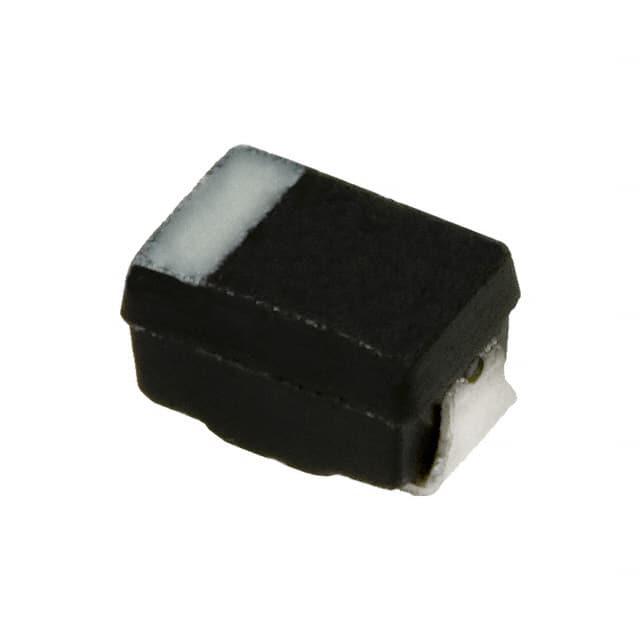

F921C684MPA

产品分类: 钽电容
厂牌: AVX
产品描述: 680nF ±20% 16V 12Ω 0805 贴片安装 2mm*1.25mm*1mm
供应商型号: F921C684MPA
供应商: 国内现货
标准整包数: 9000
AVX 钽电容 F921C684MPA

F921C684MPA概述

    F92系列树脂封装低轮廓J型引脚固态电容器

    产品简介


    F92系列是树脂封装的低轮廓J型引脚固态电容器,适用于手持电子产品及USB配件等多种应用场合。其独特的设计使其具备低噪音、高可靠性等特点,广泛应用于消费类电子、工业控制和通信设备等领域。

    技术参数


    - 封装尺寸: 包括0805(P)、1206(A)和1210(B)三种标准封装尺寸。
    - 额定电压: 4V、6.3V、10V、16V、20V、25V和35V。
    - 电容范围: 0.22μF至100μF。
    - 容差: K=±10%,M=±20%。
    - 工作温度范围: -55°C至+125°C。
    - 耐压测试: 100% Surge电流测试通过。
    - 泄漏电流: 在额定电压下1分钟内,温度为20°C时,泄漏电流不大于0.01CV或0.5μA;温度为85°C时,泄漏电流不大于0.1CV或5μA;温度为125°C时,降额电压下泄漏电流不大于0.125CV或6.3μA。

    产品特点和优势


    - RoHS3合规: 符合欧盟RoHS3指令要求,环保无铅。
    - 低轮廓设计: 采用J型引脚设计,低高度,节省空间。
    - 高性能: 100% Surge电流测试通过,确保高可靠性。
    - 宽工作温度范围: 能够在极端环境下稳定工作。

    应用案例和使用建议


    - 应用场景: 手持电子产品、USB配件等。
    - 使用建议: 在高可靠性要求的应用中,建议优先选择高耐压和大电容值的产品。在设计电路时,需考虑电容器的工作环境和温度变化对电容值的影响。

    兼容性和支持


    - 兼容性: 支持SMD安装,可与其他标准SMD元件兼容。
    - 技术支持: 如需获取更详细规格,建议联系当地AVX销售办公室。

    常见问题与解决方案


    - Q1: 电容值变化大怎么办?
    - A1: 检查是否处于极端工作温度范围内。如果需要,选择具有更高温度稳定性的型号。
    - Q2: 泄漏电流过大怎么办?
    - A2: 确认是否在高温环境下工作。如确有需求,建议更换为耐温更高的产品。
    - Q3: 安装过程中出现异常怎么办?
    - A3: 检查是否焊接过程出现问题,或者是否存在物理损坏。如需进一步帮助,请联系AVX技术支持。

    总结和推荐


    F92系列树脂封装低轮廓J型引脚固态电容器凭借其高性能、宽工作温度范围和高可靠性,成为市场上的一款优秀产品。特别适合于需要紧凑布局且对温度敏感的应用场合。总体来说,强烈推荐该系列产品用于高性能电子产品中。
    以上内容基于提供的数据表编写,如有更多具体需求,建议参考官方技术文档或联系制造商。

F921C684MPA参数

参数
电容值 680nF
容差 ±20%
额定电压 16V
工作寿命 -
ESR-等效串联电阻 12Ω
长*宽*高 2mm*1.25mm*1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F921C684MPA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F921C684MPA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F921C684MPA F921C684MPA数据手册

F921C684MPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
