CCR05CG102FS

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 1nF ±1% C0G(NP0) 100V 通孔安装 4.83mm*2.29mm*4.83mm
供应商型号:
供应商:
标准整包数: 0

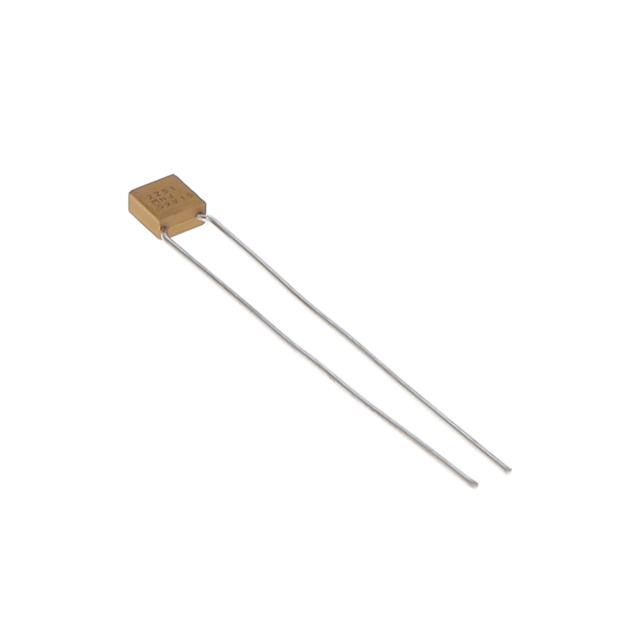

AVX 陶瓷电容 CCR05CG102FS

CCR05CG102FS概述

    陶瓷电容器技术手册

    产品简介


    陶瓷电容器是一种广泛应用于各类电子设备中的固定电容组件,主要用于储存电荷并过滤信号中的噪声。它们具备高可靠性、紧凑体积、高耐压能力和广泛的温度适应范围。陶瓷电容器广泛应用于通信设备、工业自动化、汽车电子和消费电子产品等领域。

    技术参数


    以下是陶瓷电容器的技术规格表:
    | 尺寸规格 | 引脚长度 (mm) | 宽度 (mm) | 厚度 (mm) | 引脚间距 (mm) | 引脚直径 (mm) |
    |
    | CCR05 | 4.83 ± 0.25 | 4.83 ± 0.25 | 2.29 ± 0.25 | 5.08 ± 0.38 | 0.64 ± 0.05 |
    | CCR06 | 7.37 ± 0.25 | 7.37 ± 0.25 | 2.29 ± 0.25 | 5.08 ± 0.38 | 0.64 ± 0.05 |
    | CCR07 | 12.19 ± 0.51 | 12.19 ± 0.51 | 3.56 ± 0.25 | 10.16 ± 0.51 | 0.64 ± 0.05 |
    | CCR08 | 12.19 ± 0.51 | 12.19 ± 0.51 | 6.1 ± 0.25 | 10.16 ± 0.51 | 0.64 ± 0.05 |
    | CCR09 | 4.83 ± 0.25 | 4.83 ± 0.25 | 2.29 ± 0.25 | 2.54 ± 0.38 | 0.64 ± 0.05 |

    产品特点和优势


    1. 温度补偿特性:部分型号具备优良的温度补偿特性,能够在较宽的温度范围内保持稳定的电容量,适用于需要精确温度补偿的应用。
    2. 高可靠性:建立可靠性的电容器具有更长的使用寿命和更高的抗振动、冲击能力,适用于严苛的工作环境。
    3. 高耐压能力:部分型号支持高达200V的直流电压,适用范围广,适合于各种高低压电路设计。

    应用案例和使用建议


    陶瓷电容器因其紧凑的体积和高可靠性被广泛应用于多种电子设备中。例如,在通讯设备中用于信号滤波,汽车电子中用于电源管理,以及消费电子产品中用于去耦和旁路电容。建议根据具体应用场景选择合适的电容器型号,如对温度变化敏感的应用可以选择温度补偿型电容器,而对于高耐压需求的应用则选择支持更高工作电压的型号。

    兼容性和支持


    这些电容器与大多数标准插件设备兼容,可直接焊接到印刷电路板上。制造商提供详尽的技术支持文档,包括安装指南、测试报告和失效模式分析等,以确保客户能够顺利应用。

    常见问题与解决方案


    1. 问题:在焊接过程中出现引脚断裂。
    - 解决方案:使用低温焊接工艺并避免过度加热,或者选择支持二次焊接的电容器型号。
    2. 问题:电容器在高温环境下电容量下降。
    - 解决方案:选用具有较高温度稳定性(如CX)的型号,确保其在预期温度范围内表现稳定。
    3. 问题:安装后出现电气连接不良。
    - 解决方案:检查焊接点是否有虚焊或焊锡不充分的情况,并进行重新焊接。

    总结和推荐


    总体而言,这款陶瓷电容器以其高可靠性、紧凑尺寸和广泛应用的特性在市场上具有很强的竞争力。通过合理选择不同型号的电容器,可以满足各种复杂和严苛的应用需求。因此,我们强烈推荐将此系列陶瓷电容器纳入您的电子设备设计中。

CCR05CG102FS参数

参数
电容值 1nF
容差 ±1%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 4.83mm*2.29mm*4.83mm
安装方式 通孔安装
包装方式 散装

CCR05CG102FS厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

CCR05CG102FS数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX CCR05CG102FS CCR05CG102FS数据手册

CCR05CG102FS封装设计

查看详情并下载
Symbol
Footprint
3D Model
