NOJC227M006RWJ

产品分类: 铌电解电容
厂牌: AVX
产品描述: ±20% 6.3V 400mΩ 220μF 2312 贴片安装 6mm*3.2mm*2.8mm
供应商型号: DMT-NOJC227M006RWJ
供应商: 海外现货
标准整包数: 500

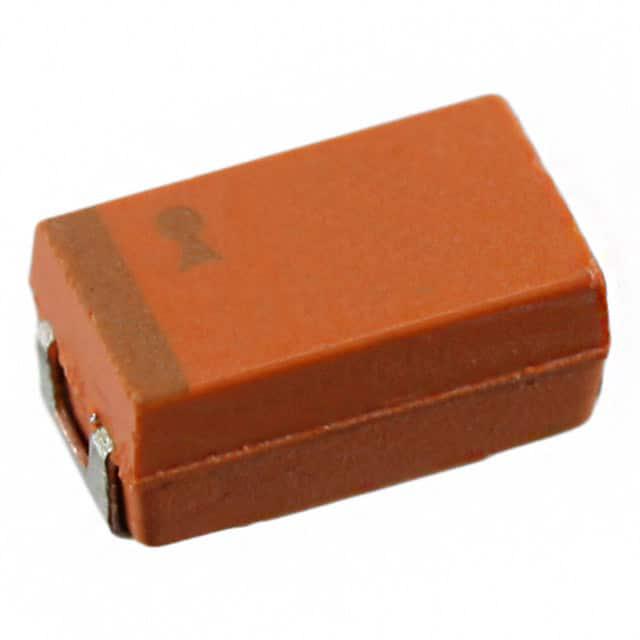

AVX 铌电解电容 NOJC227M006RWJ

NOJC227M006RWJ概述


    产品简介


    OxiCap® NOJ系列固态钽铌氧化物电容器是一种新型的固态电解质电容器,专为现代电子设备中的电源管理及信号处理需求而设计。该系列产品采用树脂封装的固态铌氧化物芯片制造,具有J型引脚设计,提供标准和低轮廓两种版本。其核心特性包括非燃烧安全技术和高可靠性,适用于多种应用领域,如汽车、航空电子、数字电路、FPGA控制、工业低压控制系统等。同时,它还特别适合用于小型化的工业和汽车DC/DC转换器。

    技术参数


    基本参数:
    - 类型: 固态电解质电容器
    - 材料: 铌氧化物
    - 封装: 树脂封装
    - 引脚类型: J型引脚
    - 尺寸: 包括标准和低轮廓两种版本
    - 工作温度范围: -55°C 至 +105°C
    - 湿度敏感等级 (MSL): MSL 1 和 MSL 3
    电气参数:
    - 容值范围: 2.2 μF 至 1000 μF
    - 额定电压范围: 1.8V 至 10V
    - 耐压能力: 最大耐压为额定电压的1.3倍
    - 漏电流(DCL): 0.02CV 或 1.0μA(取较大者)
    - 介电损耗因子(DF): 最大值取决于额定电压和温度
    - ESR最大值: 随频率变化,100kHz时最大ESR通常在1.0Ω以下
    - 工作频率: 宽泛的工作频率范围

    产品特点和优势


    独特功能:
    - 非燃烧安全技术: 该技术显著提高了设备的安全性和稳定性。
    - 高可靠性: 在85°C条件下,每1000小时的失效率仅为0.5%,远超行业标准。
    - 环境友好: 符合RoHS标准,且无需特殊处理即可通过标准测试。
    市场竞争力:
    - 广泛的电压和容值选择: 能够满足大多数应用场景的需求。
    - 易于集成: 低轮廓设计使其能够轻松安装于空间有限的设备中。
    - 高性能和稳定性的结合: 在高温环境下依然保持优异性能,适合恶劣环境下的应用。

    应用案例和使用建议


    应用场景:
    - 汽车应用: 作为车载DC/DC转换器的一部分,用于高效管理和调节车载电池电压。
    - 工业控制: 在复杂的工业控制系统中,用于滤波和能量储存,确保系统的稳定运行。
    - 通信设备: 在各种通信设备中,提供稳定的电源支持,以保证数据传输的可靠性。
    使用建议:
    - 在选择具体型号时,根据实际应用场景中的电压和容值需求进行精确匹配。
    - 注意电容器的工作温度范围,确保在规定的温度范围内使用,避免过热损坏。
    - 确保良好的散热设计,尤其是在高功耗情况下使用。

    兼容性和支持


    兼容性:
    - 本系列产品兼容多种电子设备,广泛应用于汽车、航空电子、数字电路等领域。其标准J型引脚设计,方便与现有的PCB设计进行连接。
    厂商支持:
    - 本产品由AVX公司生产,提供详尽的技术文档和支持服务。厂商提供可靠的质量保障和长期的技术支持,有助于用户快速解决使用过程中可能遇到的问题。

    常见问题与解决方案


    问题1: 如何确保电容器在长时间使用后的性能稳定?
    解答: 定期检查电容器的工作状态,确保其工作在规定的电压和温度范围内。建议每1000小时进行一次检查,确保其可靠性和稳定性。
    问题2: 如何正确焊接电容器以避免损坏?
    解答: 使用低温焊接工艺,并确保焊接温度不超过规定值。焊接过程中尽量缩短电容器暴露在高温下的时间,防止内部材料受损。

    总结和推荐


    综合评估:
    - 优点: 高可靠性、非燃烧安全技术、环境友好、广泛的电压和容值选择。
    - 不足: 可能需要更精细的设计和组装流程以适应其高精度要求。
    推荐:
    - 强烈推荐: 对于需要高可靠性、安全性和环境友好的应用场合,OxiCap® NOJ系列电容器是极佳的选择。其独特的非燃烧安全技术和高可靠性使其成为复杂电子系统中的首选。

NOJC227M006RWJ参数

参数
工作寿命 -
电容值 220μF
ESR-等效串联电阻 400mΩ
容差 ±20%
额定电压 6.3V
长*宽*高 6mm*3.2mm*2.8mm
通用封装 2312
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NOJC227M006RWJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

NOJC227M006RWJ数据手册

厂牌 PDF简要描述 下载
AVX 铌电解电容 AVX NOJC227M006RWJ NOJC227M006RWJ数据手册

NOJC227M006RWJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.6353 ¥ 5.3684
库存: 20500
起订量: 1000 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2684.2
