F951E106KAAAQ2

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF ±10% 25V 2Ω 1206 贴片安装 3.2mm*1.7mm*1.6mm
供应商型号: 2852710
供应商: 海外现货
标准整包数: 5

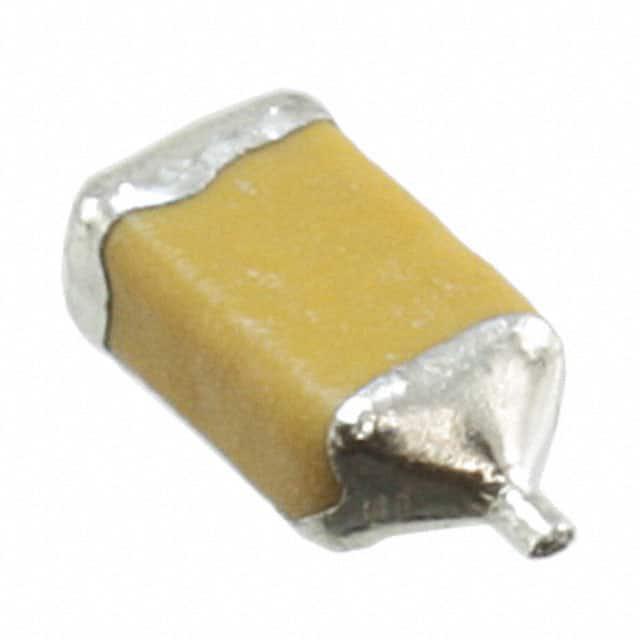

AVX 钽电容 F951E106KAAAQ2

F951E106KAAAQ2概述

    F95系列钽质芯片电容器技术手册

    1. 产品简介


    F95系列钽质芯片电容器是一种符合RoHS3指令(2015/863/EU)的小型高频电容器。该产品具有高容量体积比(High CV),并经过100%浪涌电流测试。它适用于智能手机、平板电脑、无线模块、电子书等高端消费电子设备。

    2. 技术参数


    - 尺寸规格:
    - 1207: 3.20±0.30 mm x 1.70±0.30 mm x 1.40±0.20 mm
    - 1411: 3.50±0.20 mm x 2.80±0.20 mm x 1.80±0.20 mm
    - 0905: 2.20±0.30 mm x 1.25±0.30 mm x 1.00±0.20 mm
    - 1306: 3.20±0.20 mm x 1.60±0.20 mm x 0.80±0.20 mm
    - 1411: 3.50±0.20 mm x 2.70±0.20 mm x 1.00±0.20 mm
    - 0905: 2.20±0.30 mm x 1.25±0.30 mm x 0.65 max. mm
    - 1306: 3.20±0.30 mm x 1.60±0.30 mm x 1.00±0.20 mm
    - 额定电压:
    - 4V: 1.0 μF 至 220 μF
    - 6.3V: 33 μF 至 680 μF
    - 10V: 10 μF 至 470 μF
    - 16V: 4.7 μF 至 47 μF
    - 20V: 2.2 μF 至 47 μF
    - 25V: 1 μF 至 10 μF
    - 35V: 1 μF 至 4.7 μF
    - 50V: 1 μF 至 1 μF
    - 容差:
    - ±10%,±20%
    - 其他电气特性:
    - 损耗因子(Dissipation Factor):请参见手册页码166
    - 等效串联电阻(ESR@100kHz):请参见手册页码166
    - 泄漏电流(Leakage Current):请参见手册页码166
    - 工作环境:
    - 工作温度范围:-55°C 至 +125°C
    - 额定温度:+85°C

    3. 产品特点和优势


    F95系列钽质芯片电容器具有以下特点和优势:
    - 符合RoHS3:绿色环保,符合欧盟标准。
    - 高频性能:适用于高频电路设计。
    - 高容量体积比:小体积,大容量。
    - 全表面电极:提高稳定性,减少焊接不良。
    - 高可靠性:通过一系列严格的测试,确保长期稳定性能。

    4. 应用案例和使用建议


    - 智能手机:提供稳定的电源滤波,提高设备性能。
    - 平板电脑:适用于多媒体播放和数据存储需求。
    - 无线模块:用于信号处理和滤波。
    - 电子书:提供可靠的电力管理。
    使用建议:
    - 在选择合适的型号时,考虑所需的工作电压和容量范围。
    - 严格按照手册中的建议进行焊接,以避免焊锡对电容器造成损害。
    - 定期检查电容器的状态,确保其在高温环境下仍能保持良好的性能。

    5. 兼容性和支持


    F95系列电容器支持标准的SMT(Surface Mount Technology)工艺,并且提供了多种型号的选择,方便客户根据具体需求进行搭配。如果需要额外的支持,可以联系当地的AVX销售办公室获取详细信息和技术支持。

    6. 常见问题与解决方案


    - 问题1:泄漏电流超标
    - 解决方案:确认是否已正确安装,焊接是否良好。如果问题依旧存在,请联系技术支持。
    - 问题2:容量变化过大
    - 解决方案:检查工作环境是否超过额定温度范围,重新调整工作条件。
    - 问题3:接触不良
    - 解决方案:检查焊接点是否干净无氧化,必要时重新焊接。

    7. 总结和推荐


    F95系列钽质芯片电容器在多种应用场合中表现出色,具备高可靠性和高效率的特点。它不仅符合环保要求,而且在不同类型的电子产品中都能发挥重要作用。强烈推荐用于需要高频率和小体积的场合,如智能手机和平板电脑。

F951E106KAAAQ2参数

参数
电容值 10μF
容差 ±10%
额定电压 25V
工作寿命 -
ESR-等效串联电阻
长*宽*高 3.2mm*1.7mm*1.6mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F951E106KAAAQ2厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F951E106KAAAQ2数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F951E106KAAAQ2 F951E106KAAAQ2数据手册

F951E106KAAAQ2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 8.07
50+ ¥ 7.2308
250+ ¥ 7.1016
500+ ¥ 7.1016
1000+ ¥ 7.1016
库存: 2405
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 40.35
