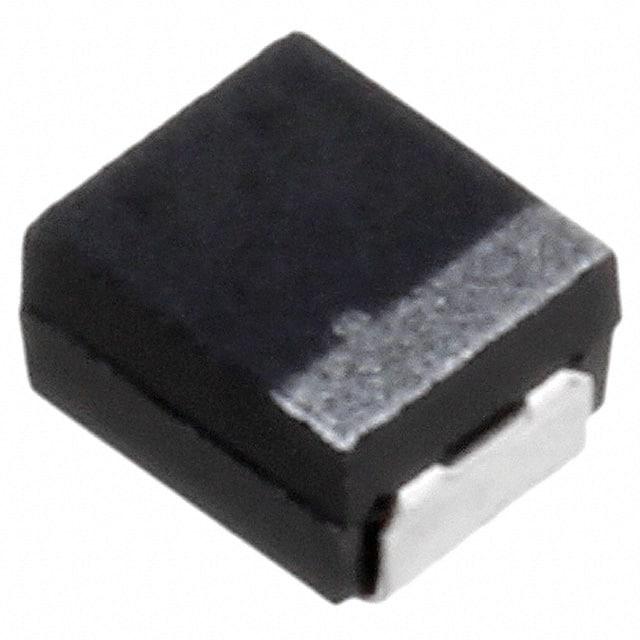

F931A107MBA

产品分类: 钽电容
厂牌: AVX
产品描述: 100μF 2000h@ 125°C ±20% 10V 1.2Ω@ 100kHz 1210,1411 贴片安装 3.5mm*2.8mm*2.3mm
供应商型号: 478-8198-2-ND
供应商: Digi-Key
标准整包数: 2000
AVX 钽电容 F931A107MBA

F931A107MBA概述

    F93 Series Resin-Molded Chip Tantalum Capacitors

    1. 产品简介


    F93系列树脂封装芯片钽电容器是一种标准的表面贴装钽电容器,采用J形引脚设计。这些电容器具有多种电压等级和容量选择,适用于低功耗DC/DC转换器等应用场合。该系列产品广泛应用于需要稳定性和高可靠性的各种电路设计中。

    2. 技术参数


    - 基本特征:符合RoHS3指令(2015/863/EU),SMD J形引脚,100%浪涌电流测试通过。
    - 应用领域:低功耗DC/DC转换器。
    - 型号及规格:
    - 额定电压:4V、6.3V、10V、16V、20V、25V、35V
    - 容量范围:0.33μF至100μF
    - 容差:±10%,±20%
    - 引脚封装尺寸:1206、1210、2312、2917
    - 温度范围:工作温度范围为-55°C到+125°C,额定温度为+85°C。
    - 泄露电流:在额定电压下的泄露电流为0.01CV或0.5μA,以较大者为准;在85°C下,泄露电流不超过0.1CV或5μA,以较大者为准;在降压电压下的泄露电流在125°C时不超过0.125CV或6.3μA,以较大者为准。
    - 电容温度变化:在+125°C时最大变化+15%,在+85°C时最大变化+10%,在-55°C时最大变化-10%。

    3. 产品特点和优势


    - 环保合规:符合RoHS3指令,无铅化兼容。
    - 稳定性强:经过100%的浪涌电流测试,保证了长期使用的可靠性。
    - 多样选择:提供多种容量、电压等级的选择,适应不同的应用需求。
    - 低阻抗:ESR值低,适合高频电路应用。
    - 宽温区工作:在极端温度环境下仍能保持良好的性能。

    4. 应用案例和使用建议


    应用案例:
    - 低功耗DC/DC转换器:适合用于对电源要求高的便携式设备,如智能手机、笔记本电脑、工业控制设备等。

    使用建议:
    - 散热管理:在高温环境中使用时,应确保良好的散热设计,以避免因过热导致的损坏。
    - 适当选型:根据具体应用的需求,选择合适的容量和电压等级,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:该系列电容器可与各种标准SMD工艺兼容,适用于多种电路板设计。
    - 技术支持:如有需要,可以联系当地KYOCERA AVX销售办事处获取更多技术支持和帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄露电流过大 | 检查焊接质量,确认是否存在虚焊或者短路现象;更换符合要求的电容器。 |
    | 电容值不稳 | 确保电容器处于适宜的工作温度范围内,超出范围可能影响电容稳定性。 |
    | 短路或开路 | 检查电路连接是否正确,确认是否有物理损坏或短路。 |

    7. 总结和推荐


    综合评估:
    - 主要优点:高可靠性、多种容量和电压等级选择、宽温度范围、环保无铅化设计。
    - 适用场景:特别适用于对稳定性要求较高的低功耗DC/DC转换器应用。
    - 推荐程度:非常推荐在对可靠性有较高要求的应用场景中使用,如消费电子、工业控制等领域。
    综上所述,F93系列树脂封装芯片钽电容器以其出色的稳定性和可靠性,在各类电子设备中展现出了卓越的性能。对于那些对产品品质和可靠性有着严格要求的设计工程师而言,这是一款值得信赖的产品。

F931A107MBA参数

参数
电容值 100μF
ESR-等效串联电阻 1.2Ω@ 100kHz
容差 ±20%
额定电压 10V
工作寿命 2000h@ 125°C
长*宽*高 3.5mm*2.8mm*2.3mm
通用封装 1210,1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F931A107MBA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F931A107MBA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F931A107MBA F931A107MBA数据手册

F931A107MBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3728 ¥ 3.1196
4000+ $ 0.3502 ¥ 2.9308
6000+ $ 0.3384 ¥ 2.8319
10000+ $ 0.3248 ¥ 2.718
14000+ $ 0.3165 ¥ 2.649
20000+ $ 0.3084 ¥ 2.5807
库存: 12000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 6239.2
