600F201JT250XT

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 200pF ±5% C0G(NP0) 250V 0805 贴片安装 2.01mm(长度)*1.24mm(宽度)
供应商型号: 581-600F201JT
供应商: Mouser
标准整包数: 1

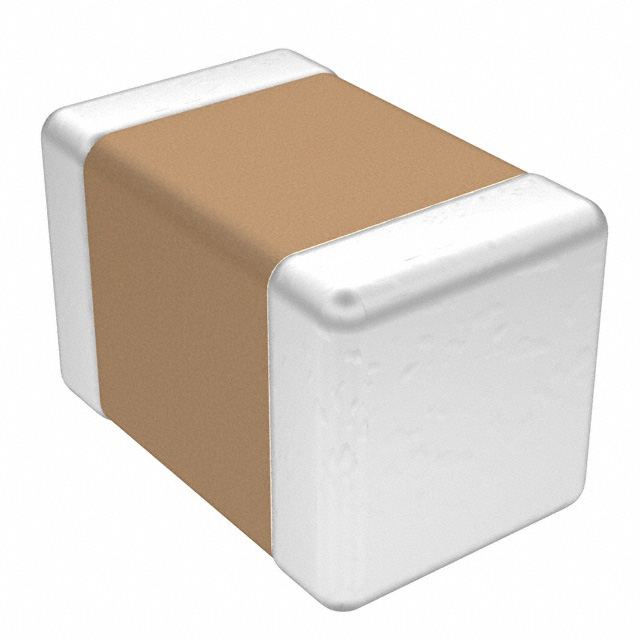

AVX 陶瓷电容 600F201JT250XT

600F201JT250XT概述

    电子元器件产品技术手册:ATC 600F系列

    产品简介


    ATC 600F系列是一款超高Q值、超低ESR(Equivalent Series Resistance)的NPO型射频及微波电容器。该产品广泛应用于各种高要求的电路设计中,如基站、无线通信、宽带无线服务、卫星通信以及WiMAX系统(802.16)。其典型应用包括滤波网络、高Q频率源、匹配网络、调谐、耦合、旁路和直流阻断等电路设计。该系列电容器提供多种标准尺寸选择,确保适用于不同应用场景。

    技术参数


    - 电气规格:
    - 容量范围:0.1至240pF
    - 容差:±0.1 pF 至 ±20%
    - 工作电压(WVDC):250V
    - 质量因子(Q):>2000 @ 1 MHz
    - 额定温度范围:-55°C 至 +125°C(无降额)
    - 温度系数(TCC):±30 ppm/°C
    - 绝缘电阻:105 MΩ (25°C) / 104 MΩ (125°C) @ WVDC
    - 击穿电压(DWV):2.5 × WVDC
    - 长期老化测试:无
    - 压电效应:无
    - 机械规格:
    - 端子强度:4 lb(平均),2 lb(最小)
    - 包装:
    - 标准包装:带盘和带(Tape and Reel)
    - 可选垂直包装(Vertical Tape and Reel)

    产品特点和优势


    ATC 600F系列的主要特点是其超低ESR、高Q值以及宽广的工作电压范围。此外,该系列产品拥有激光标记选项,可提供精确的标识,便于识别和管理。高自谐振频率也是其显著特点之一,确保在高频应用中的卓越表现。这些特点使其成为对电容器品质要求极高的射频和微波电路的理想选择。

    应用案例和使用建议


    在实际应用中,ATC 600F系列常用于基站和无线通信设备,这些设备需要高性能的滤波器网络来确保信号质量。建议在使用时仔细考虑电路板的设计,以最大限度地发挥其性能。例如,在高频滤波器中,可以通过适当的布局设计来减少寄生效应,从而提升整体电路的性能。

    兼容性和支持


    ATC 600F系列电容器与多数射频和微波电路兼容。制造商提供了详细的技术文档和全面的支持服务,包括定制需求处理和长期技术支持,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题一:如何确定合适的电容值?
    - 解答:根据应用要求和频率范围选择合适容量的电容器。建议参考具体应用场景的电容器选型指南。

    - 问题二:如何检查电容器的质量?
    - 解答:建议进行绝缘电阻测试和击穿电压测试。详细的测试方法和标准可以在技术手册中找到。

    总结和推荐


    总体而言,ATC 600F系列电容器以其出色的电气性能和广泛应用的适应性在市场上具有显著的竞争优势。对于需要高性能射频和微波电容器的应用,强烈推荐使用ATC 600F系列。制造商提供的详细技术文档和支持确保了产品的易用性和可靠性。

600F201JT250XT参数

参数
电容值 200pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2.01mm(长度)*1.24mm(宽度)
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

600F201JT250XT厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

600F201JT250XT数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 600F201JT250XT 600F201JT250XT数据手册

600F201JT250XT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4495 ¥ 20.6983
10+ $ 1.5755 ¥ 13.313
50+ $ 1.166 ¥ 9.8527
100+ $ 1.0444 ¥ 8.8248
500+ $ 0.8662 ¥ 7.3191
1000+ $ 0.8111 ¥ 6.8536
2000+ $ 0.7046 ¥ 5.9534
5000+ $ 0.6752 ¥ 5.705
10000+ $ 0.6594 ¥ 5.5719
库存: 1327
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.69
