F931E684KAA

产品分类: 钽电容
厂牌: AVX
产品描述: 680nF 2000h@ 125°C ±10% 25V 7.6Ω@ 100kHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: CSJ-ST45177414
供应商: 海外现货
标准整包数: 2000

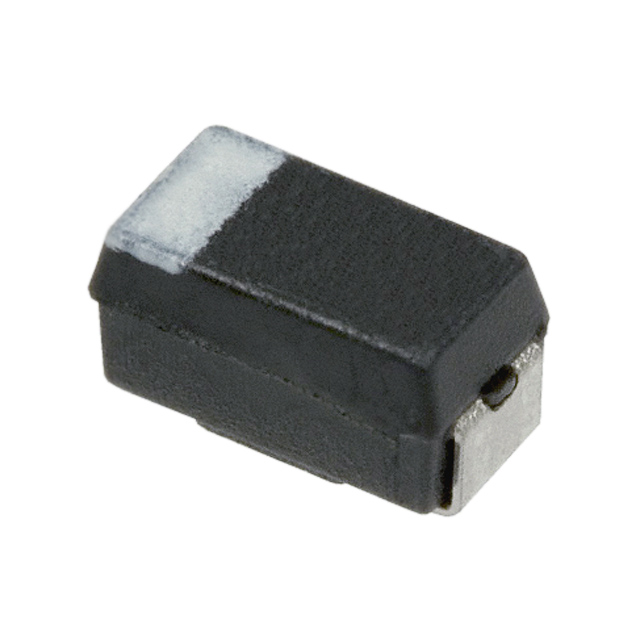

AVX 钽电容 F931E684KAA

F931E684KAA概述


    产品简介


    F93系列树脂封装芯片固态钽电容是一种高性能的表面贴装(SMD)固态钽电容器。该系列电容器具有卓越的电气特性和可靠性,适用于各种低功率直流/直流转换器的应用场合。其独特的树脂封装设计提供了出色的机械强度和热稳定性,适用于高可靠性的电子产品。

    技术参数


    主要技术规格:
    - 额定电压范围:4V 至 35V
    - 电容值范围:0.33μF 至 100μF
    - 温度范围:-55°C 至 +125°C
    - 耐焊接热性:260°C,持续10秒
    - 振动测试:5N 水平压力持续10±1秒
    - 湿热试验:稳态温度湿度测试
    - 电容变化率:最大+15%(+125°C),最大-10%(-55°C)
    - 泄漏电流:
    - 20°C 下,不超过0.01CV 或 0.5μA,以较大者为准
    - 85°C 下,不超过0.1CV 或 5μA,以较大者为准
    - 125°C 下,不超过0.125CV 或 6.3μA,以较大者为准
    - ESR 100kHz:参考手册第33页
    - 耗散因数:参考手册第33页
    性能参数:
    - 电容公差:±10% 或 ±20%
    - 阻抗:不同电容值和电压下的阻抗范围参见手册表格
    应用温度范围:
    - 工作温度范围:-55°C 至 +125°C
    - 额定温度:+85°C

    产品特点和优势


    1. 符合RoHS 2指令:该系列电容器完全符合RoHS 2标准,确保产品对环境友好。
    2. 高可靠性:在极端温度和湿度条件下仍能保持稳定的性能。
    3. 高耐焊接热性:经过严格的焊接测试,保证在实际生产过程中不损坏。
    4. 低泄漏电流:确保长时间使用后的低功耗,提高整体系统效率。
    5. 卓越的机械强度:通过严格的振动测试,确保在恶劣环境下也能保持良好性能。
    6. 广泛的温度适应性:能够适应从低温到高温的各种工作环境。

    应用案例和使用建议


    应用案例:
    - 低功耗直流/直流转换器:在许多便携式设备中,这些电容器可以有效地用于滤波和平滑输出电压,以确保稳定供电。
    - 汽车电子:可用于车载电子系统中,如传感器和控制单元。
    使用建议:
    1. 散热管理:尽管该电容器具有良好的耐热性,但在高功率应用中仍需考虑散热措施,以防止过热。
    2. 正确选择型号:根据具体的应用要求(如额定电压和电容值)选择合适的型号,确保最佳性能。
    3. 焊接注意事项:进行回流焊接时,确保焊料温度不超过260°C,并严格控制焊接时间。

    兼容性和支持


    - 兼容性:适用于标准SMD生产设备,与大多数主流的表面贴装设备兼容。
    - 支持和维护:如有任何技术支持需求,可以联系当地AVX销售办事处,获得专业的服务和支持。

    常见问题与解决方案


    1. 问:如何检查泄漏电流?
    - 答:在额定电压下,将电容器通电1分钟后,测量泄漏电流。确保不超过规定的最大值。
    2. 问:如何处理高温环境下的泄漏电流超标问题?
    - 答:在高温环境下,可能需要选择更高额定电压的电容器,或者调整电路设计以降低工作温度。
    3. 问:如何判断电容器是否损坏?
    - 答:使用万用表测量电容值和ESR,如果数值显著偏离额定值,则可能是电容器已经损坏。

    总结和推荐


    F93系列树脂封装芯片固态钽电容器在低功耗直流/直流转换器和其他严苛环境应用中表现出色。其优越的电气特性和可靠性使其成为电子设计师的首选。特别是在-55°C至+125°C的宽温范围内依然能够提供稳定的工作性能。因此,对于需要高可靠性和良好环境适应性的应用场合,我们强烈推荐使用此系列产品。

F931E684KAA参数

参数
电容值 680nF
ESR-等效串联电阻 7.6Ω@ 100kHz
容差 ±10%
额定电压 25V
工作寿命 2000h@ 125°C
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F931E684KAA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F931E684KAA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F931E684KAA F931E684KAA数据手册

F931E684KAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0735 ¥ 0.6225
库存: 8000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1245
