首页  >  产品百科  >  F931E156KCC

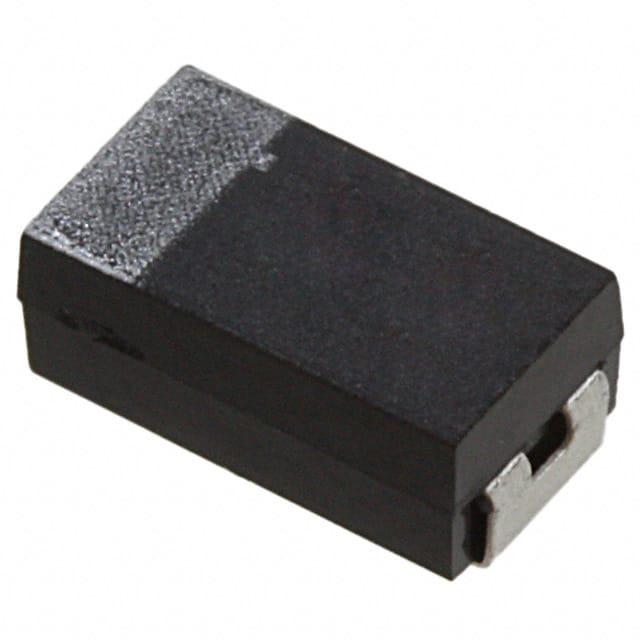

F931E156KCC

产品分类: 钽电容
厂牌: AVX
产品描述: 15μF 2000h@ 125°C ±10% 25V 1.2Ω@ 100kHz 2312 贴片安装 6mm*3.2mm*2.8mm
供应商型号: 478-8309-2-ND
供应商: Digi-Key
标准整包数: 500
AVX 钽电容 F931E156KCC

F931E156KCC概述


    产品简介


    F93 系列树脂封装片式钽质J型引脚电容器是一款专为低功耗DC/DC转换器设计的产品。这款电容器采用了表面贴装技术(SMD)的J型引脚,具有非常高的耐浪涌电流能力,并且完全符合RoHS3指令2015/863/EU的规定。这种类型的电容器广泛应用于各种低功耗的直流电源转换电路中,如便携式电子设备、通信设备和汽车电子系统等。

    技术参数


    | 参数 | 规格 |

    | 类型 | 固态电容器 |
    | 额定电压 | 4V, 6.3V, 10V, 16V, 20V, 25V, 35V |
    | 容量范围 | 0.33μF 到 100μF |
    | 容差 | K = ±10%, M = ±20% |
    | 尺寸 | 1206, 1210, 2312, 2917 |
    | 工作温度范围 | -55°C 到 +125°C |
    | 等效串联电阻(ESR) | 参见手册具体值 |
    | 损耗因数(Dissipation Factor) | 参见手册具体值 |
    | 泄漏电流 | 0.01CV 或 0.5μA(取较大者);
    0.1CV 或 5μA(取较大者);
    0.125CV 或 6.3μA(取较大者) |
    | 温度稳定性 | +15% 最大(+125°C);
    +10% 最大(+85°C);
    -10% 最大(-55°C) |

    产品特点和优势


    F93系列电容器的独特之处在于其高可靠性、耐高温和低损耗特性。由于采用了先进的树脂封装技术和标准的J型引脚设计,使得该电容器具有优异的机械强度和良好的焊接性能。此外,100%的浪涌电流测试保证了产品的长期稳定性和安全性。
    在应用方面,这些电容器特别适用于低功耗的直流电源转换,比如便携式电子设备和通信设备。其低损耗和高可靠性使其成为市场上的竞争佼佼者。

    应用案例和使用建议


    应用案例
    - 便携式电子设备:便携式医疗设备、智能手机和平板电脑等,需要稳定的电源供应以确保长时间使用。
    - 通信设备:基站、路由器和交换机等,需要高性能的电源管理以保持稳定运行。
    使用建议
    - 在安装过程中,建议采用回流焊工艺进行焊接,以确保良好的焊接效果。
    - 建议在使用前进行严格的测试,以确保每个电容器都符合规定的性能要求。

    兼容性和支持


    F93系列电容器与其他符合标准的电子元件兼容,但用户需要确认与特定电路设计的匹配度。厂商Kyocera AVX提供了全面的技术支持和售后服务,用户可通过当地的销售办事处获取更多信息。

    常见问题与解决方案


    1. Q:电容器在高温环境下表现如何?
    - A: 在125°C时,最大容量变化为+15%。建议在设计阶段考虑此温度影响,以确保正常工作。
    2. Q:泄漏电流有哪些限制?
    - A: 泄漏电流受温度和电压的影响。在不同的温度和额定电压下,应参考具体规格值,确保满足设计需求。
    3. Q:如何测试电容器的性能?
    - A: 可以通过稳态湿度测试、温度循环测试、耐热焊接测试和耐久性测试来验证电容器的性能。具体测试方法请参考手册中的详细步骤。

    总结和推荐


    总体而言,F93系列树脂封装片式钽质J型引脚电容器是一款性能优越、可靠性和耐用性极强的电容器。它在多种低功耗应用场合中表现出色,特别是在便携式电子设备和通信设备中。Kyocera AVX提供的详尽技术支持和完善的售后服务使这款电容器成为市场上值得信赖的选择。综上所述,强烈推荐使用F93系列电容器。

F931E156KCC参数

参数
电容值 15μF
ESR-等效串联电阻 1.2Ω@ 100kHz
容差 ±10%
额定电压 25V
工作寿命 2000h@ 125°C
长*宽*高 6mm*3.2mm*2.8mm
通用封装 2312
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F931E156KCC厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F931E156KCC数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F931E156KCC F931E156KCC数据手册

F931E156KCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4212 ¥ 3.5247
1000+ $ 0.3918 ¥ 3.2788
1500+ $ 0.3764 ¥ 3.1502
2500+ $ 0.3588 ¥ 3.0024
3500+ $ 0.3481 ¥ 2.9131
5000+ $ 0.3375 ¥ 2.8245
12500+ $ 0.3136 ¥ 2.624
25000+ $ 0.2981 ¥ 2.4945
库存: 1000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1762.35
