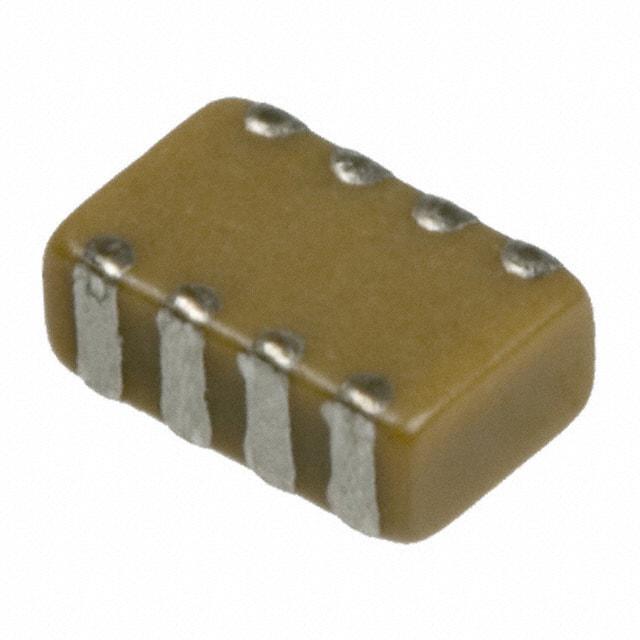

W2L16C105MAT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 1μF ±20% X7R 6.3V 0508 贴片安装 1.27mm(长度)*2.03mm(宽度)
供应商型号: TS-W2L16C105MAT1A
供应商: 海外现货
标准整包数: 4000
AVX 陶瓷电容 W2L16C105MAT1A

W2L16C105MAT1A概述

    电子元器件产品技术手册:IDC低电感电容器

    1. 产品简介


    Inter-Digitated Capacitors(IDC)是一种低电感电容器,适用于半导体封装和板级去耦应用。这些电容器通过减少电源输送网络(PDN)的等效串联电感(ESL),从而提升响应速度。IDC技术由AVX公司开发,是AVX公司的第二代低电感MLCC(多层陶瓷电容器)产品。它们主要用于大功率半导体产品(15瓦以上),如CPU、GPU、ASIC和ASSP设备上,尤其是采用0.13μ、90nm、65nm和45nm工艺的产品。此外,IDC还可用于陶瓷和有机封装基板上。

    2. 技术参数


    - 容值范围:0.010μF至3.3μF(具体型号有所不同)
    - 额定电压:4V、6.3V、10V、16V、25V
    - 耐温范围:
    - X7R = -55°C至+125°C
    - X5R = -55°C至+85°C
    - X7S = -55°C至+125°C
    - 电容容差:±20%
    - 介电常数温度系数:±15%(0VDC),±22%(X7S)
    - 电介质材料:X7R、X5R、X7S
    - 工作频率:高达1GHz
    - 最大厚度:0.55mm至1.22mm
    - 终端镀层:镍/锡

    3. 产品特点和优势


    - 低电感:显著降低电源输送网络(PDN)的响应时间,提高电路稳定性。
    - 高可靠性:减少组件数量,提高系统可靠性,降低成本。
    - 节省空间:低电感设计减少了所需的电容器数量,从而节约了宝贵的电路板空间。
    - 多种封装尺寸:提供0306、0508、0612三种尺寸,满足不同需求。
    - 宽工作温度范围:适应各种极端环境条件。

    4. 应用案例和使用建议


    - 典型应用:应用于高频系统(>300MHz),例如高性能计算机、通信设备、工业控制系统等。
    - 使用建议:在布线时需注意确保良好接地,以最大限度地发挥其低电感优势。特别是在高频率应用中,避免不必要的过孔和走线长度。

    5. 兼容性和支持


    - 兼容性:可与多种陶瓷和有机封装基板兼容,广泛适用于各种半导体产品。
    - 支持和维护:AVX提供全面的技术支持和产品文档,包括在线资源和客户服务中心。

    6. 常见问题与解决方案


    - 问题一:安装后出现容量偏差问题。
    - 解决方案:确认焊接质量并检查是否符合电容容差要求。
    - 问题二:频繁烧毁电容器。
    - 解决方案:检查工作电压是否超出额定值,确保正确连接和良好的散热条件。
    - 问题三:电容器失效。
    - 解决方案:确认是否符合所有电气规范和工作环境要求,如有疑问,请联系技术支持。

    7. 总结和推荐


    IDC低电感电容器凭借其出色的性能和可靠性,在高频率和高功率应用中表现出色。其低电感特性使其成为现代电子系统不可或缺的组成部分。对于需要高效能、高可靠性的电子设备,强烈推荐使用AVX的IDC低电感电容器。无论是开发高性能计算设备还是复杂的通信系统,IDC都能提供卓越的解决方案。

W2L16C105MAT1A参数

参数
电容值 1μF
容差 ±20%
温度系数 X7R
额定电压 6.3V
长*宽*高 1.27mm(长度)*2.03mm(宽度)
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2L16C105MAT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2L16C105MAT1A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX W2L16C105MAT1A W2L16C105MAT1A数据手册

W2L16C105MAT1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.6588 ¥ 5.5998
库存: 200000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 22399.2
直接购买
加入购物车
