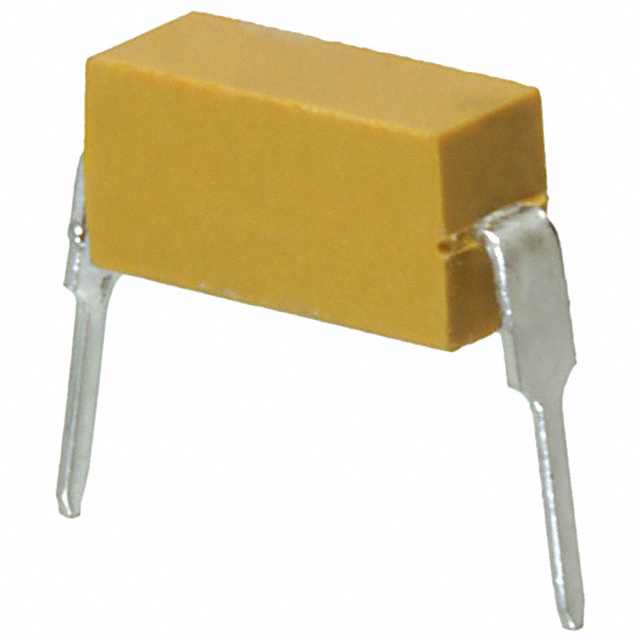

M39014/22-0788

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 47nF ±10% X7R 50V DIP-2 通孔安装 6.6mm*2.34mm*4.45mm
供应商型号: M39014/22-0788
供应商: Avnet
标准整包数: 200
AVX 陶瓷电容 M39014/22-0788

M39014/22-0788概述

    电子元器件技术手册解析:CKR系列固定电容器

    产品简介


    CKR系列是专为军事和高可靠性应用设计的一类陶瓷介质固定电容器。它们具备优异的电学性能、稳定性及耐久性,广泛应用于航空、航天、军工等领域。这些电容器通过MIL-PRF-39014标准认证,确保在极端环境下的可靠运行。
    主要功能包括:
    - 高精度容值调节
    - 高频滤波和耦合
    - 稳定的温度和电压特性
    - 耐受高温和振动
    典型应用领域包括射频电路、开关电源、信号处理、仪器仪表等。

    技术参数


    以下是CKR系列电容器的关键技术参数(以CKR04为例):
    | 参数 | 规格值 |

    | 长度 (L) | 4.83 mm ± 0.25 mm |
    | 宽度 (W) | 4.83 mm ± 0.25 mm |
    | 厚度 (T) | 2.29 mm ± 0.25 mm |
    | 引脚间距 (L.S.) | 5.08 mm ± 0.38 mm |
    | 引脚直径 (L.D.) | 0.64 mm ± 0.05 mm |
    | 容量范围 | 100 pF 至 100,000 pF |
    | 容差 | ±10% 或 ±20% |
    | 工作电压 (WVDC) | 200 V 至 50 V |
    | 温度范围 | -55°C 至 +125°C |
    其他型号如CKR05、CKR06、CKR08等,尺寸和参数有所变化,但均满足MIL-PRF-39014标准。

    产品特点和优势


    1. 高可靠性:通过MIL-PRF-39014标准认证,适用于严苛环境。
    2. 广泛的容量选择:涵盖从小至大(100 pF 至 1,000,000 pF)的不同规格。
    3. 卓越的耐温性:能够在-55°C至+125°C范围内稳定工作。
    4. 低失效率:可选低至0.001%/1000小时的失效率等级。
    5. 良好的电气性能:出色的介电常数和温度稳定性。

    应用案例和使用建议


    应用案例:
    - 射频模块:用于射频信号的滤波和耦合。
    - 军工电子设备:作为电源滤波和旁路电容。
    - 仪器仪表:应用于高精度测量电路。
    使用建议:
    - 根据实际需求选择合适的容值和电压等级。
    - 注意引脚间距和尺寸适配电路板布局。
    - 在低温环境下使用时,需考虑容值随温度的变化。
    - 确保电容器安装牢固,避免因振动导致接触不良。

    兼容性和支持


    CKR系列电容器可与多种主流电子元件和设备兼容,尤其适合基于MIL-PRF-39014标准设计的电路板。厂商提供详尽的技术支持和售后服务,包括产品认证文件、使用指南和失效分析服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值漂移严重 | 确认选用高温度稳定性的电容器型号。 |
    | 工作温度下失效 | 使用耐温范围更大的电容器。 |
    | 焊接后引脚断裂 | 使用适当的焊接工艺并加强机械支撑。|

    总结和推荐


    CKR系列电容器以其卓越的性能和可靠性,在军事和高可靠性应用中表现出色。无论是容量范围、电气性能还是温度适应性,均能满足高端需求。尽管价格略高于普通商用电容器,但其长期使用寿命和稳定性使其成为高性能电路的理想选择。
    推荐指数:★★★★★(5/5)
    如果您需要一款能在极端条件下保持稳定的电容器,CKR系列将是您的不二之选!

M39014/22-0788参数

参数
电容值 47nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 6.6mm*2.34mm*4.45mm
通用封装 DIP-2
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 管装

M39014/22-0788厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

M39014/22-0788数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX M39014/22-0788 M39014/22-0788数据手册

M39014/22-0788封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 4.7693 ¥ 41.35
400+ $ 4.6871 ¥ 40.637
800+ $ 4.646 ¥ 40.2806
1200+ $ 4.5843 ¥ 39.7459
1600+ $ 4.5432 ¥ 39.3894
库存: 200
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 8270
直接购买
加入购物车
