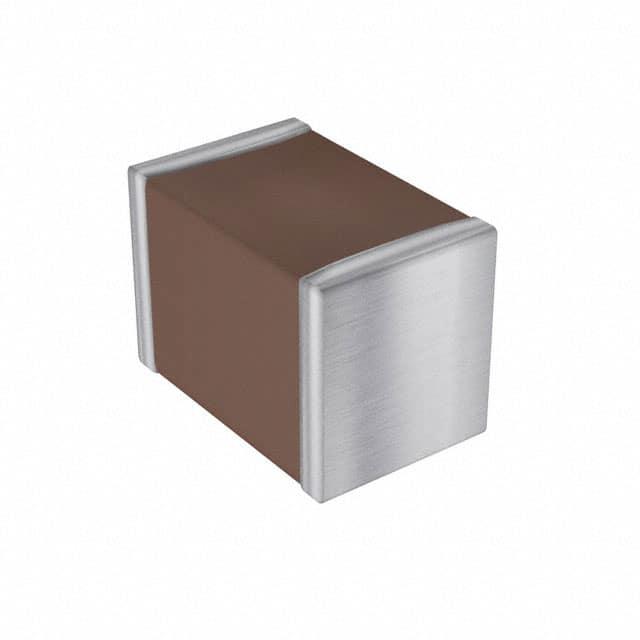

ESD55C472K4T2A-18

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 4.7nF ±10% X7R 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 2253111
供应商: 海外现货
标准整包数: 5
AVX 陶瓷电容 ESD55C472K4T2A-18

ESD55C472K4T2A-18概述

    ESD-Safe™ 系列增强型MLC电容器技术手册

    1. 产品简介


    ESD-Safe™系列是专为通用静电放电保护而开发和设计的增强型MLC(多层陶瓷电容器)。其主要用途是在I/O端口进行静电放电(Electrostatic Discharge,简称ESD)保护。ESD-Safe™电容器广泛应用于汽车模块的各个引脚上,通过平衡线束可充电电压和模块电压来提高系统可靠性。此外,ESD-Safe™电容器还具有RF滤波功能,适用于高密度电子设备。

    2. 技术参数


    - 工作温度范围:-55°C 至 125°C
    - 容差:±15%(X7R)
    - 电压等级:
    - 10V(Z)
    - 16V(Y)
    - 25V(3)
    - 50V(5)
    - 100V(1)
    - 额定容量范围:从4.7nF到1μF不等
    - 失效率:分为汽车级(4)和其他标准(其他数字)
    - 包装方式:7英寸卷盘(2)和13英寸卷盘(4)

    3. 产品特点和优势


    - 认证:符合AEC-Q200标准,并通过人体模型(HBM)测试。
    - 应用广泛:可用于几乎所有类型的ESD保护场景,包括汽车模块的I/O端口。
    - RF过滤:具备优异的射频滤波功能,有效抑制高频噪声。
    - 小尺寸:适用于空间有限的应用场景,如高密度PCB板设计。

    4. 应用案例和使用建议


    - 应用案例:适用于汽车电子模块中,保护电路免受外部ESD冲击。
    - 使用建议:
    - 在高容值情况下,需要权衡ESD保护效果与数据流被污染的可能性。
    - 确保安装时与其它电容正确搭配,避免不必要的信号干扰。
    - 选择适合工作温度和电压等级的产品,以满足特定应用需求。

    5. 兼容性和支持


    - 兼容性:ESD-Safe™系列电容器可以与其他标准电容配合使用,但需注意其工作环境和电气特性。
    - 厂商支持:如有任何技术支持需求,建议联系制造商获取详细资料和技术咨询。

    6. 常见问题与解决方案


    - 问题:安装后发现无法正常工作。
    - 解决方案:检查是否正确选型(电压、容量、工作环境),确认焊接质量。
    - 问题:出现意外的信号干扰。
    - 解决方案:确认与其它电容的配合是否合适,调整或更换电容型号。

    7. 总结和推荐


    ESD-Safe™系列电容器以其卓越的ESD保护能力和出色的射频滤波能力,在汽车电子和其他高要求领域有着广泛的应用。其紧凑的设计使其成为高密度电子设备的理想选择。建议根据具体应用需求选择合适的型号和规格,并严格遵循技术手册中的安装指南,以确保最佳性能。
    总体而言,ESD-Safe™系列电容器不仅在技术参数上表现出色,其多功能性和稳定性也使其在市场上具有显著的竞争优势。对于需要高效ESD保护和RF过滤功能的应用场合,推荐使用此系列产品。

ESD55C472K4T2A-18参数

参数
电容值 4.7nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESD55C472K4T2A-18厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

ESD55C472K4T2A-18数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX ESD55C472K4T2A-18 ESD55C472K4T2A-18数据手册

ESD55C472K4T2A-18封装设计

查看详情并下载
Symbol
Footprint
3D Model
