1825GC103KAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 10nF ±10% X7R 2KV 1825 贴片安装 4.6mm*6.3mm*6.3mm
供应商型号: 3289042
供应商: 海外现货
标准整包数: 500

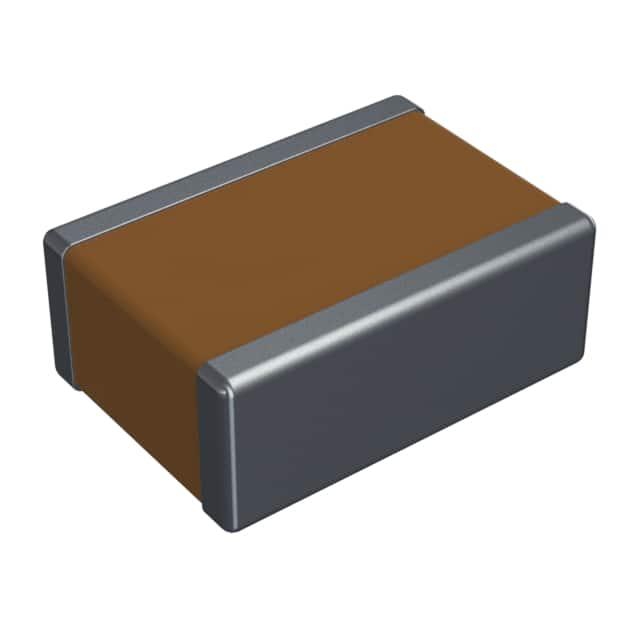

AVX 陶瓷电容 1825GC103KAT2A

1825GC103KAT2A概述

    高压MLC芯片技术手册

    1. 产品简介


    高压MLC(多层陶瓷电容器)芯片是专为高电压应用设计的产品,适用范围从600V到5000V。这些电容器主要应用于高频电源转换器中的钳位电路、开关模式电源(SMPS)中的谐振电路以及高电压耦合/直流阻断等领域。它们具备低等效串联电阻(ESR)的特点,尤其是在高频条件下。

    2. 技术参数


    以下是产品的主要技术规格:
    - 额定电压:600V/630V,1000V,1500V,2000V,2500V,3000V,4000V,5000V。
    - 温度系数:C0G(NPO),X7R。
    - 电容值:例如,10pF = 100,100pF = 101,1μF = 105。
    - 测试等级:标准等级。
    - 容差:对于C0G:±5%,±10%,±20%;对于X7R:±10%,±20%,+80%,-20%。
    - 电容范围:10pF到0.82μF。
    - 操作温度范围:-55°C至+125°C。
    - 绝缘电阻:常温下100K MΩ,高温下10K MΩ。
    - 介电强度:最小值为额定电压的120%,持续5秒。

    3. 产品特点和优势


    - 高价值和低漏电:这种高压MLC芯片具有高的电容值和低漏电电流,非常适合高电压系统。
    - 小尺寸:即使在高压环境下,仍能保持较小的体积。
    - 低ESR:特别是在高频条件下表现良好。
    - 多种封装尺寸:包括0805,1206,1210,1808,1812,1825,2220,2225和3640等。

    4. 应用案例和使用建议


    - 应用案例:这些电容器适用于需要高电压和低漏电的应用,如高频率电源转换器中的钳位电路和开关模式电源中的谐振电路。
    - 使用建议:在焊接过程中需要特别注意温度梯度不能超过4°C/秒,预热温度必须接近陶瓷体达到的峰值温度。同时,较大的芯片(如1210及以上)应采用回流焊方式。

    5. 兼容性和支持


    - 兼容性:该产品可与其他电子元器件或设备兼容,具体细节可参见手册。同时,公司提供标准和非标准尺寸的产品选项。
    - 支持和服务:产品由厂商提供全面的技术支持和维护服务,用户可以在需要时联系工厂获取更多信息。

    6. 常见问题与解决方案


    - 问题一:在焊接过程中如何避免温度梯度过大?
    - 解决方案:应严格控制加热和冷却过程中的温度梯度,确保不超过4°C/秒。
    - 问题二:如何防止外部弧光放电?
    - 解决方案:在必要时,可在电容器上添加保护涂层以防止外部弧光放电。
    - 问题三:特定规格的产品是否可定制?
    - 解决方案:对于非标准尺寸的需求,用户可以联系工厂获得更多信息。

    7. 总结和推荐


    总体而言,这种高压MLC芯片产品在高电压应用方面表现出色,尤其在高频条件下具备低ESR的优势。该产品非常适合用于高频电源转换器和开关模式电源等应用领域。推荐用户根据具体应用需求选择合适的型号,并遵循手册中的指导进行安装和使用。如果您有任何疑问,建议及时联系厂商获取更多技术支持。

1825GC103KAT2A参数

参数
电容值 10nF
容差 ±10%
温度系数 X7R
额定电压 2KV
长*宽*高 4.6mm*6.3mm*6.3mm
通用封装 1825
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1825GC103KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1825GC103KAT2A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 1825GC103KAT2A 1825GC103KAT2A数据手册

1825GC103KAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 12.3706
2500+ ¥ 12.3706
5000+ ¥ 12.3706
库存: 3465
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 6185.3
直接购买
加入购物车
