TCJA106M025R0150E

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF 2000h@ 105°C ±20% 25V 150mΩ@ 100kHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 31M-TCJA106M025R0150E
供应商: 云汉优选
标准整包数: 1

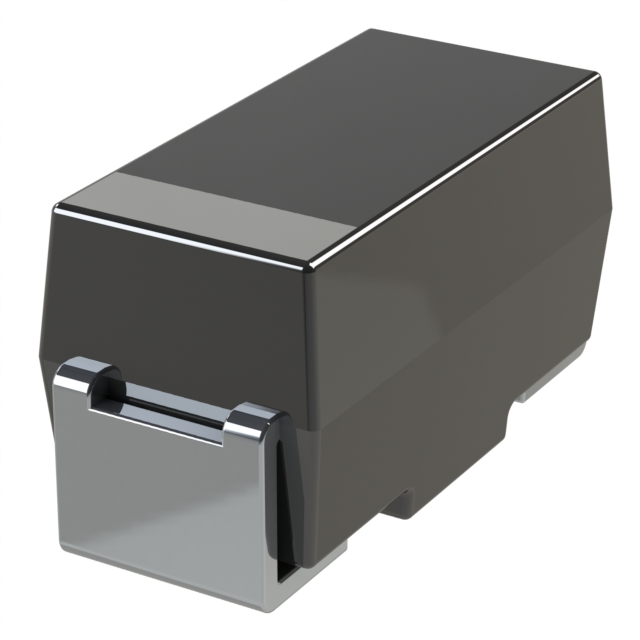

AVX 钽电容 TCJA106M025R0150E

TCJA106M025R0150E概述

    电子元器件技术手册:AVX聚合物电容

    产品简介


    AVX公司生产的聚合物电容是一种高级固体导电聚合物电解质芯片电容器(TCJ系列),具有标准型和低轮廓两种版本。这些电容采用J型引脚设计,特别适合在智能手机、平板电脑、笔记本电脑、LCD电视和电源供应系统中使用。

    技术参数


    - 电容量范围: 0.47μF 至 470μF
    - 额定电压: 2.5Vdc 至 125Vdc
    - 工作温度范围: 最大操作温度为 125℃
    - 电气特性:
    - 最大漏电流: 0.1CV
    - 最大等效串联电阻 (ESR): 随温度和电压不同而变化
    - 额定直流电流 (100kHz RMS): 可达数百毫安
    - 封装尺寸: 包括 A、B、C、D、E、G、H、K、R、S、T、U、W、X、Y、5 等多种尺寸

    产品特点和优势


    1. 导电聚合物电极: 增强稳定性并延长使用寿命。
    2. 良性失效模式: 在推荐使用条件下,可确保电容在超出额定值时不会突然失效。
    3. 低ESR: 降低功耗并提高效率。
    4. 耐焊接热: 3次260℃回流焊接测试合格。
    5. 100%脉冲电流测试: 确保可靠性。
    6. 多种规格: 提供16种不同的封装尺寸,以满足不同的设计需求。

    应用案例和使用建议


    1. 智能手机和平板电脑: 由于这些设备对空间和重量的严格要求,AVX的电容可以提供高能量密度和可靠的电容值。
    2. LCD电视: 适用于电源管理,确保稳定的电压输出。
    3. 电源供应系统: 能够承受高脉冲电流,非常适合需要稳定供电的应用。
    使用建议:
    - 尽量避免长时间在高温环境下运行,这可能导致电容值变化和ESR增加。
    - 根据具体应用需求选择合适的电容尺寸和额定电压。
    - 注意温度和湿度条件下的电压降额、纹波电流和浪涌电流。

    兼容性和支持


    - 兼容性: 与多种电路设计兼容,包括标准焊接工艺。
    - 支持: 厂商提供详尽的技术文档和应用支持,可以通过官方网站获得更多信息。

    常见问题与解决方案


    1. ESR过高
    - 解决方法: 检查电容是否超负荷,调整负载以降低ESR。
    2. 漏电流过大
    - 解决方法: 检查电容是否正确安装,确保焊点良好,必要时更换电容。
    3. 电容值不准确
    - 解决方法: 检查电容是否在额定温度范围内工作,避免高温影响。

    总结和推荐


    AVX的聚合物电容在智能手机、平板电脑和电源管理系统中表现出色,具备出色的稳定性、可靠性和兼容性。我们强烈推荐这些电容用于对可靠性要求较高的场合。通过遵循正确的使用建议,可以充分发挥其性能,从而实现高效、稳定的设计。

TCJA106M025R0150E参数

参数
电容值 10μF
容差 ±20%
额定电压 25V
工作寿命 2000h@ 105°C
ESR-等效串联电阻 150mΩ@ 100kHz
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TCJA106M025R0150E厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TCJA106M025R0150E数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TCJA106M025R0150E TCJA106M025R0150E数据手册

TCJA106M025R0150E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.0132
10+ ¥ 1.6229
30+ ¥ 1.3719
100+ ¥ 1.2602
500+ ¥ 1.189
1000+ ¥ 1.129
10000+ ¥ 1.0543
库存: 10860
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 2.01
直接购买
加入购物车
