08052U270GAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 27pF ±2% C0G(NP0) 200V 0805 贴片安装 2.01mm*1.25mm*1.02mm
供应商型号: LM-7568584
供应商: 海外现货
标准整包数: 10

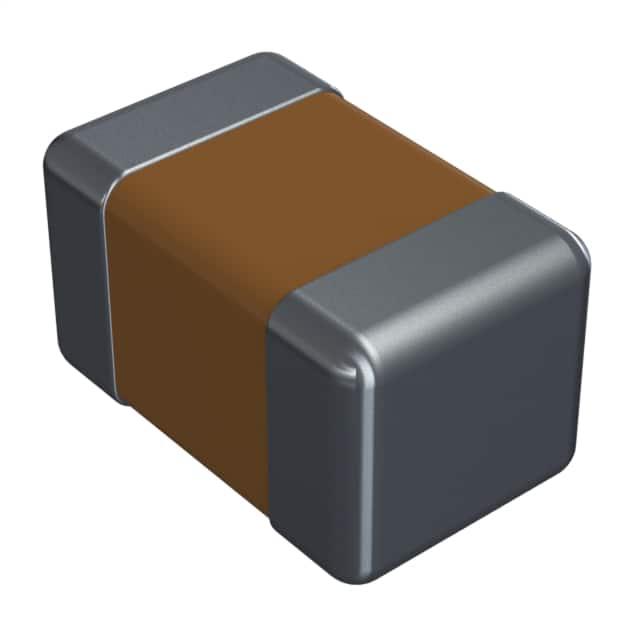

AVX 陶瓷电容 08052U270GAT2A

08052U270GAT2A概述


    产品简介


    RF/Microwave C0G (NP0) 射频/微波陶瓷电容(符合RoHS标准)
    "U" 系列射频/微波陶瓷电容是一种专为通信市场设计的超低ESR(等效串联电阻)C0G(NP0)芯片电容。它们在每个批次中都能满足最大ESR和有效电容的要求,从而实现批次间的均匀性。"U"系列电容器提供四种尺寸:EIA标准的0402、0603、0805 和 1210。

    技术参数


    - 尺寸规格:
    - 0402: 长度 0.039英寸(1.00毫米),宽度 0.020英寸(0.50毫米),厚度 0.022英寸(0.55毫米)
    - 0603: 长度 0.060英寸(1.52毫米),宽度 0.030英寸(0.76毫米),厚度 0.036英寸(0.91毫米)
    - 0805: 长度 0.079英寸(2.01毫米),宽度 0.049英寸(1.25毫米),厚度 0.040英寸(1.02毫米)
    - 1210: 长度 0.126英寸(3.20毫米),宽度 0.098英寸(2.49毫米),厚度 0.050英寸(1.27毫米)
    - 电容范围和容差:
    - 0402: 0.2 pF 至 22 pF @ 1 MHz
    - 0603: 1.0 pF 至 100 pF @ 1 MHz
    - 0805: 1.6 pF 至 160 pF @ 1 MHz
    - 1210: 2.4 pF 至 1000 pF @ 1 MHz
    - 容差:B = ±0.1pF, C = ±0.25pF, D = ±0.5pF, F = ±1%, G = ±2%, J = ±5%, K = ±10%, M = ±20%
    - 温度系数:0±30 ppm/°C (-55°C 至 +125°C)
    - 绝缘电阻:25°C 时最小值 10^12 欧姆;125°C 时最小值 10^11 欧姆
    - 工作电压 (WVDC):
    - 0402: 50 VDC, 25 VDC
    - 0603: 200 VDC, 100 VDC, 50 VDC
    - 0805: 200 VDC, 100 VDC
    - 1210: 200 VDC, 100 VDC
    - 等效串联电阻 (ESR):见第13页性能曲线图

    产品特点和优势


    - 超低ESR: 专为低ESR而设计,可显著减少射频信号传输中的损耗。
    - 高稳定性: 温度系数小,确保电容在不同温度条件下的稳定性能。
    - 广泛的电压和电容选择: 支持多种电容和电压组合,适用于不同应用场景。
    - 高可靠性: 符合军用标准MIL-C-556818和AEC Q200认证,确保长期可靠性和一致性。

    应用案例和使用建议


    应用案例:
    - 用于通信设备中的滤波和耦合电路
    - 适用于射频模块和微波天线的匹配网络
    - 适合需要高频信号稳定性的汽车电子系统
    使用建议:
    - 在高频应用中选择合适尺寸和电容值,以获得最佳性能。
    - 考虑工作环境的温度变化对电容值的影响,确保系统在各种条件下稳定运行。
    - 建议使用制造商推荐的安装方法和工具,以确保电容器的可靠性。

    兼容性和支持


    - 兼容性:本产品可与其他标准EIA封装的电子元件兼容。
    - 支持服务:提供详尽的技术文档和客户支持,包括详细的订购指南和技术参数表。请通过制造商的官方网站获取更多信息。

    常见问题与解决方案


    - 问题:ESR值过高,影响信号传输。
    - 解决方案:检查电容型号是否符合要求的电容值和电容范围。如有必要,更换电容或重新设计电路布局。

    - 问题:焊接后电容器失效。
    - 解决方案:确保遵循正确的焊接工艺和温度曲线。检查是否有物理损坏或焊接不良导致的问题。

    总结和推荐


    "U"系列射频/微波陶瓷电容凭借其超低ESR、宽广的工作电压范围和高稳定性,成为通信和汽车电子领域不可或缺的重要元件。针对不同应用场景提供了广泛的电容值和电压选项,确保在各种条件下的高性能表现。强烈推荐此系列电容在需要高性能射频/微波信号处理的应用中使用。

08052U270GAT2A参数

参数
电容值 27pF
容差 ±2%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 2.01mm*1.25mm*1.02mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

08052U270GAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

08052U270GAT2A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 08052U270GAT2A 08052U270GAT2A数据手册

08052U270GAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
