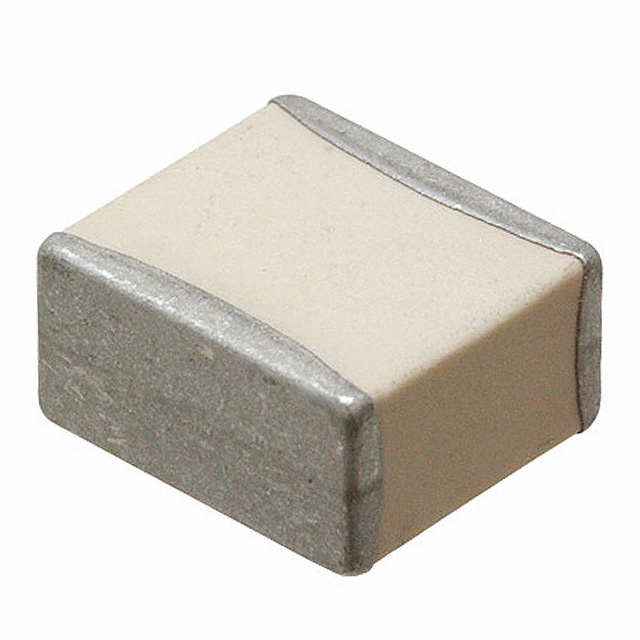

HQCCWM101GAH6A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 100pF ±2% P90 2.5KV 2325 贴片安装 5.84mm(长度)*6.35mm(宽度)
供应商型号: 478-6677-ND
供应商: Digi-Key
标准整包数: 1
AVX 陶瓷电容 HQCCWM101GAH6A

HQCCWM101GAH6A概述

    Hi-Q® High RF Power MLC Surface Mount Capacitors

    1. 产品简介


    Hi-Q®高射频功率MLC表面贴装电容器是由AVX Corporation生产的高性能电容器。这些电容器以其超低的等效串联电阻(ESR)和损耗因数而闻名,能够在高频条件下表现出色。它们设计用于处理高功率和高压,适用于射频功率放大器、感应加热、高磁场环境(如MRI线圈)、医疗和工业电子设备等领域。

    2. 技术参数


    以下是该产品的详细技术规格:
    - 尺寸规格:
    - HQCC:长度5.84 mm至6.35 mm,宽度6.35 mm,厚度3.68 mm(最大值)
    - HQCE:长度9.65 mm,宽度9.65 mm,厚度4.19 mm(最大值)
    - 电容范围:
    - 额定电压:300V至7200V
    - 电容值范围:1.0 pF 至 2,700 pF
    - 温度特性:
    - 温度系数:C0G(0 ± 30 ppm/°C),P90(90 ± 30 ppm/°C)

    - 其他参数:
    - 绝缘电阻:100 KΩ最小(25°C,500VDC),10 KΩ最小(125°C,500VDC)
    - 介质强度:额定电压500VDC及以下为250%,1250VDC及以下为150%,高于1250VDC为120%
    - 工作温度范围:-55°C至+125°C
    - 损耗因子:25°C下最大0.1%

    3. 产品特点和优势


    Hi-Q®电容器具备以下几个显著的特点和优势:
    - 超低ESR和损耗因子:这使得它们非常适合高频应用,特别是在需要减少功率损耗的应用中。
    - 宽广的电容范围:覆盖从1.0 pF到2,700 pF,适合多种不同应用。
    - 高耐压能力:支持从300V到7200V的工作电压,确保在高压环境下也能可靠运行。
    - 优异的温度特性:C0G介质提供了稳定的温度系数,适用于苛刻的温度变化环境。

    4. 应用案例和使用建议


    - 应用案例:这些电容器广泛应用于射频功率放大器、感应加热系统、MRI线圈、医疗设备和工业电子产品中。
    - 使用建议:对于要求高频率和高可靠性应用的电路设计,建议优先选择Hi-Q®电容器。为了保证最佳性能,在安装时应考虑适当的散热措施以避免过热。

    5. 兼容性和支持


    - 兼容性:这些电容器适用于大多数标准的表面贴装工艺,但请注意特定型号的包装方式可能有所不同。
    - 支持:AVX Corporation提供全面的技术支持,包括详细的安装指南和故障排除指南。

    6. 常见问题与解决方案


    - 问题1:电容器出现过热现象。
    - 解决方法:检查安装环境是否适当,确保有足够的散热措施。
    - 问题2:电容值不稳定。
    - 解决方法:确认电容器所处的环境温度是否符合规格书要求,必要时可以调整散热措施或更换其他型号的电容器。

    7. 总结和推荐


    Hi-Q®高射频功率MLC表面贴装电容器凭借其出色的高频性能、宽广的工作电压范围和稳定可靠的温度特性,在众多应用领域中具有显著的优势。无论是医疗设备还是工业电子产品,这种电容器都是值得信赖的选择。强烈推荐在高可靠性需求的应用中采用这款电容器。

HQCCWM101GAH6A参数

参数
电容值 100pF
容差 ±2%
温度系数 P90
额定电压 2.5KV
长*宽*高 5.84mm(长度)*6.35mm(宽度)
通用封装 2325
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HQCCWM101GAH6A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。
