TAJE157K020RNJ

产品分类: 钽电容
厂牌: AVX
产品描述: 150μF 1%/1000hours@85°C ±10% 20V 300mΩ 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: 31M-TAJE157K020RNJ
供应商: 云汉优选
标准整包数: 1

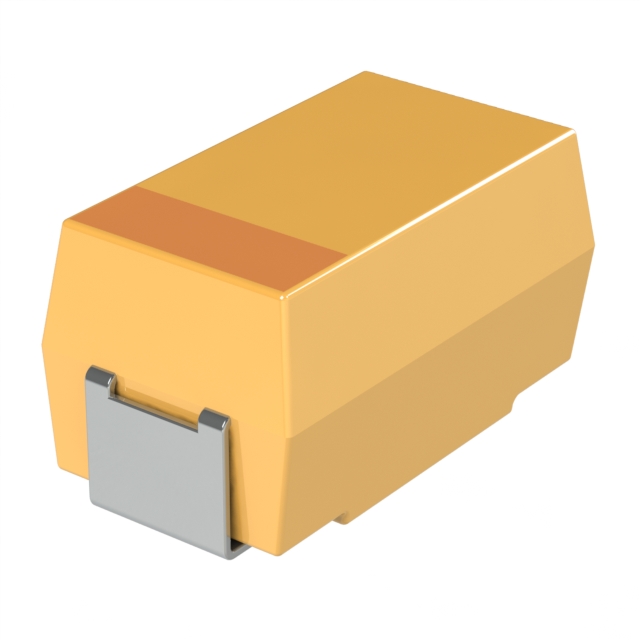

AVX 钽电容 TAJE157K020RNJ

TAJE157K020RNJ概述

    # TAJ Series Tantalum Capacitors 技术手册

    产品简介


    基本介绍
    TAJ系列钽电容器是用于表面贴装(SMT)的一般用途电子元件,提供标准和低轮廓设计,适用于广泛的电子应用。产品分为多种型号,覆盖多种电压范围(从2.5V到50V),以及电容值从0.1μF到2200μF。这些电容器具有J形引脚结构,并可选纯锡、金及锡铅镀层,且符合RoHS规范。它们特别适合低功率直流/直流转换器和低压差线性稳压器(LDO)的应用。
    主要功能
    - 高可靠性:采用钽材料,能够承受恶劣的工作环境。
    - 多样化的电容和电压选择:涵盖广泛的CV组合以满足不同电路需求。
    - 紧凑尺寸:低轮廓设计允许设备在高度受限的设计中使用。
    应用领域
    - 高度受限的电子设计
    - 汽车娱乐系统和信息娱乐设备
    - 工业控制设备和消费类电子产品

    技术参数


    核心技术规格
    - 电容范围:0.10μF至2200μF
    - 额定电压:2.5V至50V
    - 工作温度范围:-55°C至+125°C
    - 引脚镀层:Sn、Au、SnPb镀层,根据要求定制
    - 包装形式:7英寸卷带(Pure Tin, Gold Plating, Tin-Lead)
    特定环境参数
    - 可靠性测试:1%每1000小时,85°C,1000小时寿命内满足0.1Ω/V串联阻抗和60%置信水平。
    - 认证:符合CECC 30801-005 Issue 2和EIA 535BAAC标准。
    特殊特性
    - 低ESR:低至0.2Ω(@100kHz)
    - 高电流能力:最大交流电流可达550mA(具体取决于型号和条件)

    产品特点和优势


    独特功能
    1. 紧凑设计:最小高度仅为1mm,适合空间受限的设计。
    2. 广泛适用性:支持多种封装尺寸(如EIA 2917、2312等),并提供不同电容和电压选项。
    3. 高可靠性:经过严格质量控制流程,确保长期稳定运行。
    市场竞争力
    - 在同类产品中具备低ESR、高可靠性及宽温区适应能力的优势。
    - 提供多种包装选项,便于工业生产应用。

    应用案例和使用建议


    典型应用场景
    1. 汽车娱乐系统:用于调节车内音响的滤波电路。
    2. 电源模块:在电源转换过程中提供稳定的电容支持。
    3. 嵌入式设计:在板级设计中,为需要紧凑体积的设备提供解决方案。
    使用建议
    - 温度补偿:在高温环境中建议使用更高耐受电压的型号,以确保长期稳定性。
    - 电流匹配:根据电路设计中电流需求选择适当的电容器,避免过载现象。

    兼容性和支持


    兼容性
    - 与其他SMD封装兼容,可直接替换现有设计中的电容。
    - 支持AEC-Q200标准,适用于汽车应用环境。
    厂商支持
    - AVX提供详尽的技术文档和在线支持服务。
    - 提供工程样品和定制化服务,满足客户特殊需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容值下降明显 | 检查工作温度是否超出额定范围 |
    | 电流负载过高导致过热 | 更换额定电流更高的型号 |
    | 接触不良 | 检查焊接质量和引脚镀层 |

    总结和推荐


    综合评估
    TAJ系列钽电容器以其卓越的可靠性和多样化选择,在低功率电路设计中表现出色。其紧凑尺寸、高温度适应能力和广泛的电压范围使其成为许多行业优选的电容解决方案。
    是否推荐使用
    强烈推荐:尤其适用于对尺寸和性能都有较高要求的应用场景,例如汽车电子和工业自动化领域。
    通过本文了解TAJ系列产品的详细参数和技术优势,相信您能更好地选择合适的型号并应用于实际项目中。如果您需要进一步的技术支持,请联系AVX公司获取帮助。

TAJE157K020RNJ参数

参数
电容值 150μF
ESR-等效串联电阻 300mΩ
容差 ±10%
额定电压 20V
工作寿命 1%/1000hours@85°C
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TAJE157K020RNJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJE157K020RNJ数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJE157K020RNJ TAJE157K020RNJ数据手册
