KC5032Z20.0000C1JX00

产品分类:
厂牌: AVX
产品描述:
供应商型号: 4370057
供应商: 海外现货
标准整包数: 1

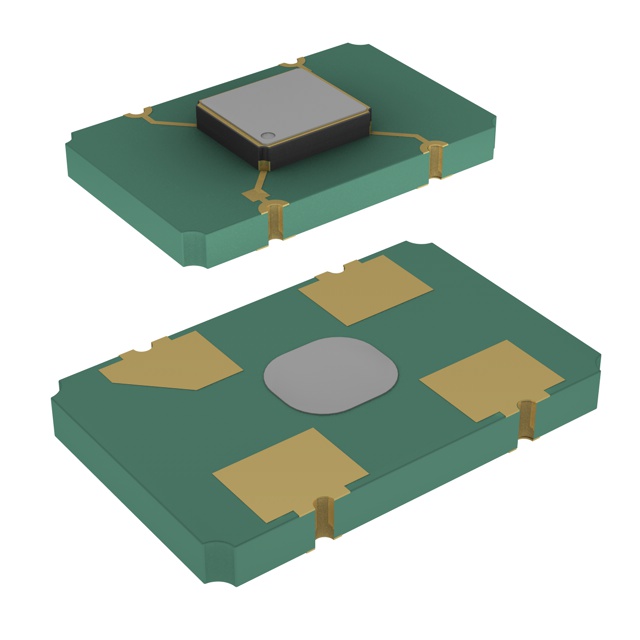

AVX  KC5032Z20.0000C1JX00

KC5032Z20.0000C1JX00概述


    产品简介


    产品类型
    KYOCERA公司生产的KC5032Z晶体振荡器(Crystal Oscillator)是一种用于集成电路(ICs)时钟信号产生的关键电子元器件。该产品主要用于信息设备、通信设备、视听设备、测量仪器、家用电器等广泛领域,同时适用于需要高可靠性的交通设备、安全设备、航空/空间控制、核电控制、生命支持设备等特殊用途。
    主要功能
    KC5032Z晶体振荡器的主要功能是为各种电子设备提供稳定的时钟信号。通过精准的频率输出,确保系统的同步和稳定运行,从而提高整体设备的性能。
    应用领域
    该产品可应用于多种电子设备中,如计算机、路由器、移动设备、医疗设备、交通控制系统等。此外,由于其高可靠性,它也适用于对设备稳定性要求较高的场合,例如航空航天、核电站等。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 最大值 | 单位 | 备注 |

    | 电源电压 | VCC | -0.3 | +4.5 | V |
    | 输入电压 | VIN | -0.3 | VCC +0.3 | V |
    | 存储温度范围 | TSTG | -55 | +150 | °C |
    推荐工作条件
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    ||
    | 电源电压 | VCC | 1.71 | 3.3 | 3.63 | V
    | 输入电压 | VIN | 0 | - | VCC | V
    | 工作温度范围 | TOPR | -40 | +25 | +85 | °C
    电气特性
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    ||
    | 输出频率 | FO | 1 | - | - | MHz | 参见详细频率列表 |
    | 频率容差 | Ftol | -25 | - | +25 | ppm
    | 静态电流 | IST | - | - | 5 | μA
    | 上升/下降时间 | Tr/Tf | - | - | 4.0 | ns | 负载 |
    | 对称性(占空比)| SYM | 45 | 50 | 55 | % | @ 50% VCC |

    产品特点和优势


    1. 高可靠性:在极端环境下依然能够保持稳定的性能。
    2. 宽频带输出:可输出多种频率,满足不同应用需求。
    3. 低功耗:在多种工作条件下,电流消耗保持较低水平。
    4. 温度适应性强:可在-40℃到+85℃的工作温度范围内稳定运行。
    5. RoHS合规:符合环保标准,适合各类商业及民用设备使用。

    应用案例和使用建议


    应用案例
    KC5032Z晶体振荡器已被广泛应用于各类通信设备、计算设备以及医疗设备中,为系统提供了精确的时钟信号。例如,在通信设备中,该振荡器可以确保高速数据传输的准确性和同步性。
    使用建议
    1. 严格遵守工作条件:在推荐的工作电压和温度范围内使用,避免因超过绝对最大额定值导致设备损坏。
    2. 外部电路设计:对于需要高频响应的应用,应在电路板上安装高频电容器以减小杂散电感的影响。
    3. 环境防护:在高温、低温、高湿环境中使用时,注意进行适当的防护措施,以防止设备老化和损坏。

    兼容性和支持


    KC5032Z晶体振荡器具有广泛的兼容性,可以与各种通用电子设备和接口匹配。KYOCERA公司提供了详细的安装和测试指南,并承诺在交货后的一年内对产品质量进行保证。如果有任何疑问,可以通过书面形式联系公司获取支持。

    常见问题与解决方案


    1. Q:如何确定产品是否达到标准?
    - A:可以通过标准的检测电路和时间间隔分析仪(如Wavecrest SIA-3000)进行测量,确保各项电气特性和时序图符合规定。

    2. Q:产品在极端环境下的表现如何?
    - A:产品已经通过了一系列严格的环境测试,包括温度循环、机械冲击和振动测试,确保其在极端条件下的稳定性和可靠性。

    3. Q:如何正确焊接该产品?
    - A:建议使用无铅回流焊工艺,峰值温度不超过260°C,且最多进行两次回流焊接。避免使用波峰焊工艺。

    总结和推荐


    总体评估
    KC5032Z晶体振荡器凭借其高可靠性、宽频带输出和良好的温度适应性,在众多应用领域中表现出色。尤其适合需要高精度时钟信号的场合,如通信设备和医疗设备。
    是否推荐
    强烈推荐KC5032Z晶体振荡器作为高性能、高可靠性时钟信号源的选择。无论是在商业还是工业应用中,其稳定性和兼容性都能为用户带来极大的便利。

KC5032Z20.0000C1JX00参数

参数
长*宽*高 5mm*3.2mm*1.2mm
安装方式 贴片安装
包装方式 卷带包装

KC5032Z20.0000C1JX00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC5032Z20.0000C1JX00数据手册

厂牌 PDF简要描述 下载
AVX AVX KC5032Z20.0000C1JX00 KC5032Z20.0000C1JX00数据手册

KC5032Z20.0000C1JX00封装设计

查看详情并下载
Symbol
Footprint
3D Model
