首页  >  产品百科  >  X1005756-LBA2SA05A2

X1005756-LBA2SA05A2

产品分类: 无线收发芯片
厂牌: AVX
产品描述: Cellular 960MHz,2.17GHz,2.485GHz,2.7GHz 贴片安装,黏合安装 24.1mm(高度)
供应商型号: 478-X1005756-LBA2SA05A2-ND
供应商: Digi-Key
标准整包数: 1
AVX 无线收发芯片 X1005756-LBA2SA05A2

X1005756-LBA2SA05A2概述

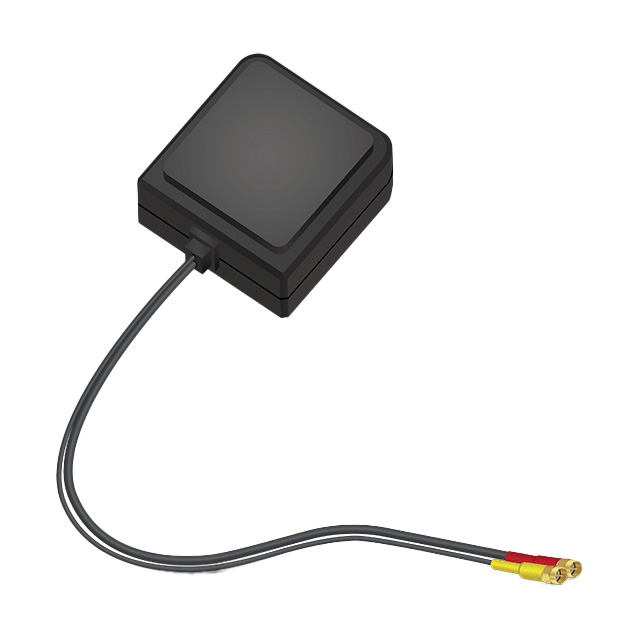

    # KYOCERA AVX LTE & Wi-Fi 2-in-1 External Antenna 技术手册

    产品简介


    KYOCERA AVX推出的LTE & Wi-Fi 2-in-1外部天线(型号X1005756-LBA2SA05A2)是一款专为满足现代物联网设备设计需求而开发的产品。这款天线结合了LTE和Wi-Fi频段的支持,旨在为远程监控、智能医疗、物流追踪以及工业自动化等应用提供卓越的连接性能。通过集成双频段支持(LTE:698-960 MHz、1710-2170 MHz、2300-2700 MHz;Wi-Fi:2400-2485 MHz),它显著减少了产品开发周期和成本,同时确保了高性能的无线通信能力。
    主要功能:
    - 支持LTE和Wi-Fi双频段连接。
    - 高增益和高效率设计。
    - 适用于多种行业,如工业设备、智能电网、物流管理和零售等领域。
    应用领域:
    - 远程监控
    - 点-of-Sale(POS)
    - 智能家居
    - 农业解决方案
    - 医疗保健
    - 数字标牌

    技术参数


    电气规格
    | 频率范围 | 峰值增益(dBi) | 平均效率(%) | 最大驻波比(VSWR) | 特性阻抗(Ω) |

    | LTE 698-960 MHz | 2.5 | 50 | 5.0:1 | 50 |
    | LTE 1710-2170 MHz | 3.5 | 52 | 3.0:1 | 50 |
    | LTE 2300-2700 MHz | 4.2 | 50 | 3.5:1 | 50 |
    | Wi-Fi 2400-2485 MHz| 4.6 | 48 | 2.0:1 | 50 |
    机械规格
    - 尺寸:55.0 × 55.0 × 20.0 mm(长×宽×高)
    - 安装方式:泡沫胶粘贴
    - 工作温度范围:-40°C 至 +85°C
    - 材质:PC+ABS(黑色)
    - 重量:68g
    - 电缆长度:500.0 mm
    - 接口:LTE:SMA(M),Wi-Fi:SMA(M)
    - 防水等级:IPX5

    产品特点和优势


    关键优势
    - 降低成本与加快上市时间:标准天线设计避免了定制天线所需的额外设计费用及延长的研发周期,帮助客户更快地将产品推向市场。
    - 高性能表现:通过优化尺寸、性能及辐射特性,该天线更容易满足客户的严格要求及相关的监管规定。
    - 环保合规:完全符合RoHS最新版本的要求,确保产品的环境友好性。
    应用案例与使用建议
    应用案例
    该天线广泛应用于各种物联网(IoT)场景,例如:
    - 农业设备:利用Wi-Fi实现精准灌溉控制。
    - 物流行业:通过LTE实现货物状态实时跟踪。
    - 智能家居:支持Wi-Fi网络连接,增强家庭安全系统功能。
    使用建议
    为了最大化发挥其性能,请遵循以下几点:
    1. 确保天线安装表面干净且平整以获得最佳信号接收效果。
    2. 在恶劣环境下使用时,注意密封处理以防水分侵入影响使用寿命。
    3. 考虑到不同应用场景下的具体需求调整天线方向,比如垂直或水平放置等。

    兼容性和支持


    兼容性
    此款天线能够无缝集成至各类基于4G/LTE技术和WiFi协议构建的设备当中,无论是家用路由器还是专业级网关皆可适配。此外,它还具备良好的通用性,可以轻松替换市场上现有的单频段解决方案。
    厂商支持
    KYOCERA AVX提供了详尽的技术文档和支持服务,包括但不限于产品规格书下载、在线客服咨询以及定期举办的培训活动,致力于协助客户解决从选型到部署过程中遇到的所有难题。

    常见问题与解决方案


    Q: 如何测试天线的工作状态?
    A: 可以使用矢量网络分析仪(VNA)测量驻波比(VSWR)来判断天线是否正常工作。通常情况下,理想的VSWR值应该接近于1:1。
    Q: 天线如何防水?
    A: 此款天线采用了IPX5级别的防水设计,在正常使用条件下能够有效防止喷射水滴造成的损害。如果需要更高防护等级,则需额外加装专用保护套件。
    总结与推荐
    综上所述,KYOCERA AVX LTE & Wi-Fi 2-in-1 External Antenna(型号X1005756-LBA2SA05A2)凭借其紧凑的设计、优异的电气性能以及广泛的适用范围,成为当前物联网设备开发的理想选择之一。对于那些寻求高效、可靠且经济实惠连接解决方案的企业而言,这款产品无疑是一个值得信赖的好伙伴。因此,我们强烈推荐此款天线给所有正在寻找高品质无线通信组件的工程师们!

X1005756-LBA2SA05A2参数

参数
最大工作供电电压 -
最大工作频率 960MHz,2.17GHz,2.485GHz,2.7GHz
支持协议 -
典型灵敏度 -
模块/芯片分类 -
传输电流 -
最小工作频率 -
典型供电电流 -
最大数据速率 -
接收电流 -
典型输出功率 -
最小工作供电电压 -
发送机数量 -
调制方式 -
接口类型 -
射频系列/标准 Cellular
接收机数量 -
长*宽*高 24.1mm(高度)
安装方式 贴片安装,黏合安装
包装方式 袋装

X1005756-LBA2SA05A2厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

X1005756-LBA2SA05A2数据手册

厂牌 PDF简要描述 下载
AVX 无线收发芯片 AVX X1005756-LBA2SA05A2 X1005756-LBA2SA05A2数据手册

X1005756-LBA2SA05A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.0096 ¥ 276.2491
10+ $ 24.128 ¥ 201.9212
60+ $ 21.06 ¥ 176.2459
库存: 59
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 276.24
