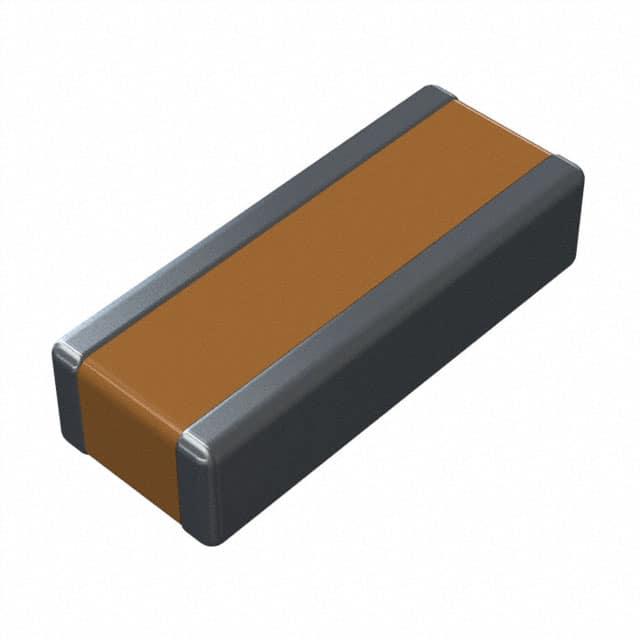

0306ZC224KAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 220nF ±10% X7R 10V 0306 贴片安装 810μm*1.6mm*1.6mm
供应商型号: DMT-0306ZC224KAT2A
供应商: 海外现货
标准整包数: 5000
AVX 陶瓷电容 0306ZC224KAT2A

0306ZC224KAT2A概述

    低电感陶瓷电容器技术手册

    产品简介


    本手册详细介绍了一类特别设计用于提高电源输送网络(PDN)信号完整性的低电感陶瓷电容器(Low Inductance Ceramic Capacitors)。这类电容器在半导体封装及板级应用中广泛使用,尤其是在高频操作(如300MHz及以上)、大功率需求(15瓦以上)和较低工作电压(低于3伏)的情况下表现尤为出色。本文档讨论了几种不同的低电感电容技术:MLCC、LICC、IDC和LGA,它们各有独特的优劣。

    技术参数


    以下是针对这些低电感电容器的技术规格汇总:
    - 尺寸和包装
    - 0306, 0508, 0612 RoHS合规
    - 包装:嵌式包装
    - 长度和宽度范围如下:
    - 0306: 0.81mm (±0.15), 1.60mm (±0.15)
    - 0508: 1.27mm (±0.25), 2.00mm (±0.25)
    - 0612: 1.60mm (±0.25), 3.20mm (±0.25)
    - 温度范围
    - X7R: -55°C至+125°C
    - X5R: -55°C至+85°C
    - X7S: -55°C至+125°C
    - 额定电压
    - 4V, 6.3V, 10V, 16V, 25V
    - 阻抗容差
    - K = ±10%
    - M = ±20%
    - 其他性能指标
    - 损耗因子: 4V, 6.3V ≤6.5%; 10V ≤5.0%; 16V ≤3.5%; 25V ≤3.0%
    - 绝缘电阻: ≥100,000MΩ 或 ≥1,000MΩ/μF,取两者较小值

    产品特点和优势


    - 低电感:通过优化电流回路的大小,实现显著的低电感性能。
    - 高可靠性:适用于高性能半导体封装和高可靠性板级应用。
    - 易于制造:例如,LGA技术允许更大尺寸的电容器仍然保持低电感,简化布局并提高制造良率。

    应用案例和使用建议


    - 板级设计:将最快且电感最低的电容器放置得离负载尽可能近,以减少能量传输时间。
    - 封装设计:在IC封装内部采用LICA产品,由于其极低的电感特性,非常适合用于高可靠性要求的应用场景。

    兼容性和支持


    - 兼容性:LGA和LICA技术与现有封装和板级设计高度兼容。
    - 支持:制造商提供详细的用户手册和技术支持,涵盖从初步设计到最终集成的全过程。

    常见问题与解决方案


    - 问题1:电容器寿命短
    - 解决方案:确保安装环境符合规定的工作温度范围,避免超负荷运行。

    - 问题2:阻抗不匹配
    - 解决方案:仔细选择符合应用要求的电容器型号,特别是关注其电容值和耐压等级。

    总结和推荐


    低电感陶瓷电容器(如LICC和LGA)是当前设计高频、高性能系统时不可或缺的组件。其卓越的低电感性能和广泛的适用范围使其成为许多现代电子系统设计中的优选。强烈推荐在需要高效能电源输送网络的设计中使用这类电容器,以提升系统的整体性能和可靠性。

0306ZC224KAT2A参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 10V
长*宽*高 810μm*1.6mm*1.6mm
通用封装 0306
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0306ZC224KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。
