06031U220GAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 22pF ±2% C0G(NP0) 100V 0603 贴片安装 1.52mm(长度)*760μm(宽度)
供应商型号: LM-7568347
供应商: 海外现货
标准整包数: 10

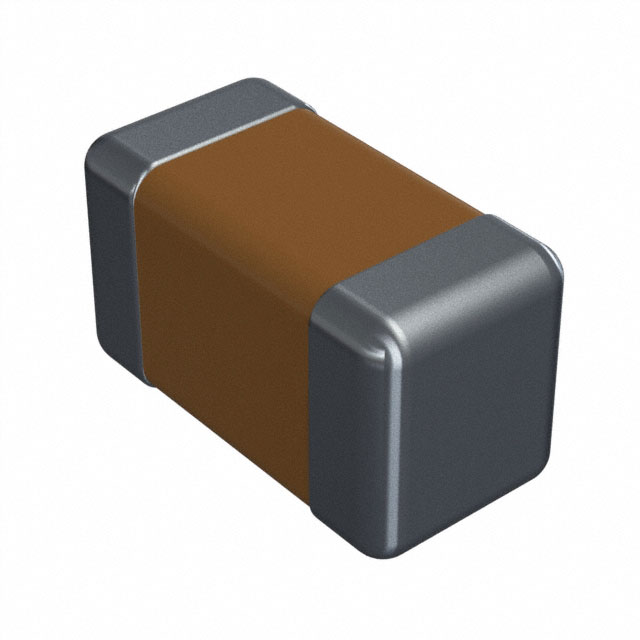

AVX 陶瓷电容 06031U220GAT2A

06031U220GAT2A概述


    产品简介


    “U” 系列电容器是特别为通信市场设计的C0G(NP0)芯片电容器,具有超低等效串联电阻(ESR)。这些电容器的尺寸涵盖EIA标准的0603、0805和1210型号,适用于需要高精度和稳定性的高频通信应用。典型应用场景包括无线通信设备、雷达系统、基站设备以及卫星通讯设备。

    技术参数


    - 尺寸:0603、0805、1210
    - 容值范围:
    - 0402:0.2 pF 到 22 pF @ 1 MHz
    - 0603:1.0 pF 到 100 pF @ 1 MHz
    - 0805:1.6 pF 到 160 pF @ 1 MHz
    - 1210:2.4 pF 到 1000 pF @ 1 MHz
    - 温度系数:0±30 ppm/°C(-55°C 到 +125°C)
    - 绝缘电阻:最小10^12 欧姆(25°C 和额定电压下)
    - 工作电压(WVDC):
    - 0402:50 V, 25 V
    - 0603:200 V, 100 V, 50 V
    - 0805:200 V, 100 V
    - 1210:200 V, 100 V
    - 引脚封装:镀镍和锡
    - 特殊代码:标准
    - 阻抗容差:±0.1pF 至 ±20%

    产品特点和优势


    1. 超低ESR:显著降低交流信号传输过程中的损耗,提高电路效率。
    2. 高稳定性:温度系数为0±30 ppm/°C,确保在广泛的温度范围内表现稳定。
    3. 高性能材料:采用C0G(NP0)介质材料,具有极好的耐温性和长期可靠性。
    4. 广泛的应用:适用于通信市场中的多种高频应用场景,如无线通信、雷达系统和基站设备。

    应用案例和使用建议


    应用案例
    - 无线通信设备:例如手机和Wi-Fi路由器中的射频模块,需要高频响应和低ESR特性。
    - 雷达系统:用于发射和接收高频信号的雷达天线系统,需要稳定的容值和低损耗特性。
    使用建议
    - 选择合适的容值:根据具体应用场景选择合适的容值范围,以达到最佳效果。
    - 注意工作环境:避免在极端高温环境下使用,以免影响绝缘电阻和寿命。
    - 合理布局:在电路板上合理安排位置,减少高频信号路径上的寄生电感,进一步提高高频性能。

    兼容性和支持


    - 兼容性:该产品可与多种电路板和设备兼容,但需注意尺寸匹配问题。
    - 支持和服务:AVX公司提供技术支持服务,可以通过官网查询或联系技术支持人员获取更多信息。

    常见问题与解决方案


    - 问题:电容器在高温下失效。
    - 解决方案:检查使用环境,避免在超过容许温度范围的环境中使用。
    - 问题:无法实现预期的电容值。
    - 解决方案:确认容值标注是否正确,确保按照标准方法进行测量。
    - 问题:电容器出现故障。
    - 解决方案:检查连接线路是否有短路现象,确认是否安装在正确的位置。

    总结和推荐


    “U” 系列电容器凭借其超低ESR、高稳定性及广泛的应用范围,在通信市场中表现出色。如果您正在寻找一款能够满足高频应用需求的高性能电容器,这一系列产品将是您的理想选择。强烈推荐在高频通信设备中使用该产品,以实现最佳的性能和可靠性。

06031U220GAT2A参数

参数
电容值 22pF
容差 ±2%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 1.52mm(长度)*760μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

06031U220GAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

06031U220GAT2A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 06031U220GAT2A 06031U220GAT2A数据手册

06031U220GAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.0823 ¥ 0.6915
1000+ $ 0.0803 ¥ 0.6803
5000+ $ 0.079 ¥ 0.6634
14000+ $ 0.077 ¥ 0.6465
库存: 1083
起订量: 580 增量: 0
交货地:
最小起订量为:250
合计: ¥ 172.87
