首页  >  产品百科  >  F951A476MTAAQ2

F951A476MTAAQ2

产品分类: 钽电容
厂牌: AVX
产品描述: 47μF ±20% 10V 800mΩ 1411 贴片安装 3.5mm*2.7mm*1.6mm
供应商型号: F951A476MTAAQ2AVX-ND
供应商: Digi-Key
标准整包数: 1

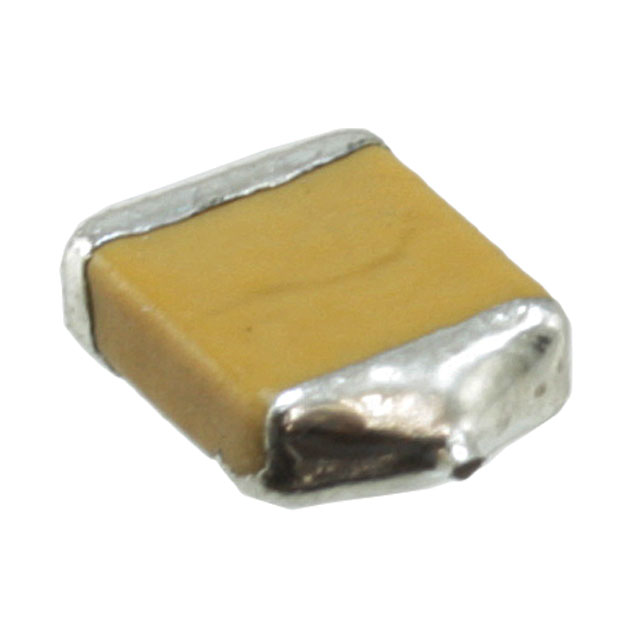

AVX 钽电容 F951A476MTAAQ2

F951A476MTAAQ2概述

    F95系列标准封装钽电容器

    产品简介


    F95系列是AVX公司推出的标准封装钽电容器,广泛适用于高频应用领域。这些电容器采用表面贴装技术(SMT),体积小巧且具有高容量电压比(CV),特别适合智能手机、平板电脑、无线模块和电子书等便携式设备的集成需求。该系列产品符合RoHS 3标准,适用于高频率电路设计,具备优异的可靠性和稳定性。

    技术参数


    F95系列钽电容器的主要技术参数如下:
    - 尺寸规格:
    - 1207 (3217-16):3.20±0.30mm x 1.70±0.30mm x 1.40±0.20mm
    - 1411 (3528-20):3.50±0.20mm x 2.80±0.20mm x 1.80±0.20mm
    - 0905 (2212-12):2.20±0.30mm x 1.25±0.30mm x 1.00±0.20mm
    - 1306 (3216-10):3.20±0.20mm x 1.60±0.20mm x 0.80±0.20mm
    - 1306 (3216-12):3.20±0.30mm x 1.60±0.30mm x 1.00±0.20mm
    - 温度范围:-55°C到+125°C,额定温度为+85°C
    - 容值范围:1μF到470μF,额定电压范围为4V至50V
    - 耐压能力:满足不同应用需求的耐压等级
    - 电容量公差:±10%或±20%
    - 阻抗(ESR):100kHz时的数据见附录
    - 漏电流:根据温湿度条件变化而调整
    - 容量随温度变化:
    - 在+125°C时,最大变化为+15%
    - 在+85°C时,最大变化为+10%
    - 在-55°C时,最大变化为-10%

    产品特点和优势


    - 高可靠性:经过严格测试,确保长期稳定性能。
    - 小体积高容量:体积小巧,适合紧凑型设计。
    - 适用于高频应用:特别适用于高速数据传输和低噪声电源系统。
    - 环保材料:符合RoHS 3标准,无有害物质。
    - 100%浪涌电流测试:确保产品在高电流冲击下的可靠性。

    应用案例和使用建议


    F95系列钽电容器在多种应用场合下表现出色,例如:
    - 智能手机:作为关键部件提供稳定的电容性能。
    - 平板电脑:用于滤波和平稳电源供应。
    - 无线模块:增强信号处理能力和稳定性。
    - 电子书:确保设备内部电源管理的高效性。
    使用建议:
    - 确保正确的电容和电压选择以适应具体应用。
    - 考虑环境温度变化对电容性能的影响。
    - 使用合适的焊接工艺和温度控制以保证连接可靠性。

    兼容性和支持


    - 兼容性:适用于各类SMT设备,与其他常见的PCB组件相兼容。
    - 技术支持:AVX提供全面的技术支持,包括产品选型指南和设计参考资料。

    常见问题与解决方案


    1. 电容变化过大:
    - 解决方法:检查应用环境温度是否超出规定范围,必要时更换适合的型号。

    2. 焊接不良:
    - 解决方法:遵循推荐的焊接参数,如焊接温度和时间,以避免虚焊或开路。

    3. 漏电流异常:
    - 解决方法:确认工作电压和温度是否在正常范围内,必要时联系技术支持。

    总结和推荐


    F95系列钽电容器凭借其优异的性能、小巧的体积以及广泛的适用性,在高频率和高可靠性要求的应用场景中表现突出。特别是在手机、平板和其他便携设备中,F95系列电容器能够提供卓越的稳定性和耐用性。我们强烈推荐在需要高性能电容的项目中使用F95系列钽电容器。

F951A476MTAAQ2参数

参数
电容值 47μF
ESR-等效串联电阻 800mΩ
容差 ±20%
额定电压 10V
工作寿命 -
长*宽*高 3.5mm*2.7mm*1.6mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F951A476MTAAQ2厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F951A476MTAAQ2数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F951A476MTAAQ2 F951A476MTAAQ2数据手册

F951A476MTAAQ2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.3947 ¥ 3.3354
库存: 0
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 0
直接购买
加入购物车
