首页  >  产品百科  >  NB21N50104JBB

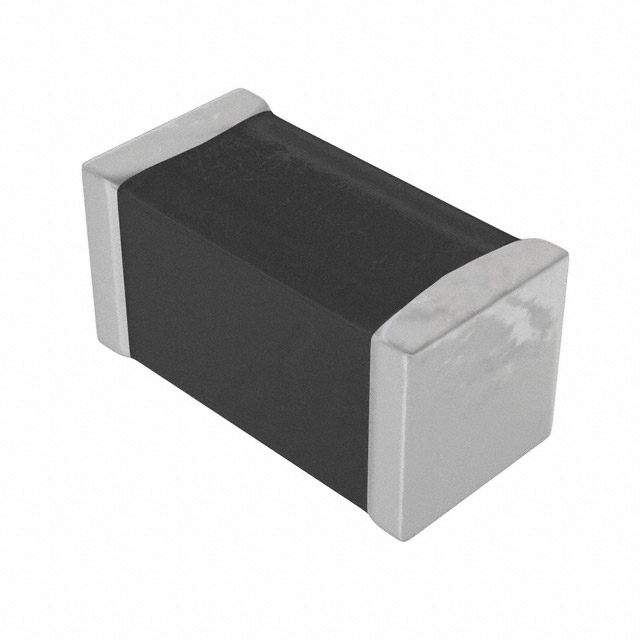

NB21N50104JBB

产品分类: 温度传感器
厂牌: AVX
产品描述: ±3% 0603 贴片安装,黏合安装 1.6mm*800μm*800μm
供应商型号: 581-NB21N50104JBB
供应商: Mouser
标准整包数: 1
AVX 温度传感器 NB21N50104JBB

NB21N50104JBB概述

    NTC SMD Thermistors NB 21 技术手册解读

    产品简介


    NTC SMD Thermistors(镍屏障/100%锡端子型)是一种小型表面贴装(SMT)热敏电阻,专门设计用于温度补偿和温度控制应用。这些热敏电阻在消费电子、工业及汽车应用中表现优异,具有快速热响应和适用于多种焊接工艺的特点。

    技术参数


    - 型号:NB 21
    - 尺寸:IEC 0603(0.8×0.4 mm)
    - 端子材料:镍屏障/100%锡
    - 环境等级:Climatic category 40/125/56
    - 工作温度范围:-55°C 到 +150°C
    - 标称阻值公差:±3%、±5%、±10%、±20%
    - 最大耗散功率:25°C 时为 0.07 W
    - 热时间常数:4 s
    - 热阻系数:1 mW/°C

    产品特点和优势


    - 快速热响应:适合需要高速温度感应的应用。
    - 广泛适用性:可应用于商业、工业和汽车领域。
    - 可靠的焊料耐久性:镍屏障端子提供卓越的焊接性和良好的抗焊蚀性能。
    - 高可靠性认证:符合 AEC-Q200 标准。

    应用案例和使用建议


    - LCD 显示屏补偿:在 LCD 屏幕中用于温度补偿。
    - 电池包:用于电池管理系统中的温度监测。
    - 手机:在智能手机中作为温度传感器。
    - CD 播放器:用于温度控制。
    - 加热系统和空调:在 HVAC 系统中用于温度控制。
    - 压力传感器补偿:在压力传感器中用于温度补偿。
    - 电源保护:保护电源电路中的功率晶体管。
    使用建议:为了确保最佳性能,在使用过程中应严格遵守推荐的焊接温度曲线,并选择合适的焊接方法。

    兼容性和支持


    - 兼容性:适用于多种焊接工艺,包括铅和无铅工艺,以及波峰焊接和回流焊接。
    - 支持:厂商提供详细的焊接指南和技术支持。

    常见问题与解决方案


    - 问题:焊接后热敏电阻出现故障。
    - 解决办法:检查焊接温度和时间是否符合推荐规范;确认热敏电阻正确安装且没有物理损伤。
    - 问题:在极端温度下工作不正常。
    - 解决办法:验证所选型号的温度范围是否符合应用要求。
    - 问题:电阻值变化异常。
    - 解决办法:检查热敏电阻的工作环境是否稳定,如存在电磁干扰或其他外部因素可能影响测量结果。

    总结和推荐


    总体而言,NTC SMD Thermistors NB 21 是一款高性能、低成本的热敏电阻,非常适合在各种苛刻环境下使用。它具有快速响应、可靠的焊接性、以及广泛的适用范围。鉴于其优良的技术参数和多样化的应用场景,强烈推荐在需要高精度温度监控的项目中使用这款产品。

NB21N50104JBB参数

参数
精度 ±3%
温度范围 -
温度阈值 -
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NB21N50104JBB厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

NB21N50104JBB数据手册

厂牌 PDF简要描述 下载
AVX 温度传感器 AVX NB21N50104JBB NB21N50104JBB数据手册

NB21N50104JBB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2875 ¥ 2.4294
10+ $ 0.2645 ¥ 2.235
25+ $ 0.2335 ¥ 1.9727
100+ $ 0.222 ¥ 1.8755
500+ $ 0.1858 ¥ 1.5697
1000+ $ 0.1609 ¥ 1.3598
4000+ $ 0.1404 ¥ 1.1864
8000+ $ 0.1253 ¥ 1.0586
库存: 3977
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.42
