W3L14C225KAT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 2.2μF ±10% X7R 4V 0612 贴片安装 1.6mm*3.2mm*3.2mm
供应商型号: TS-W3L14C225KAT1A
供应商: 海外现货
标准整包数: 2000

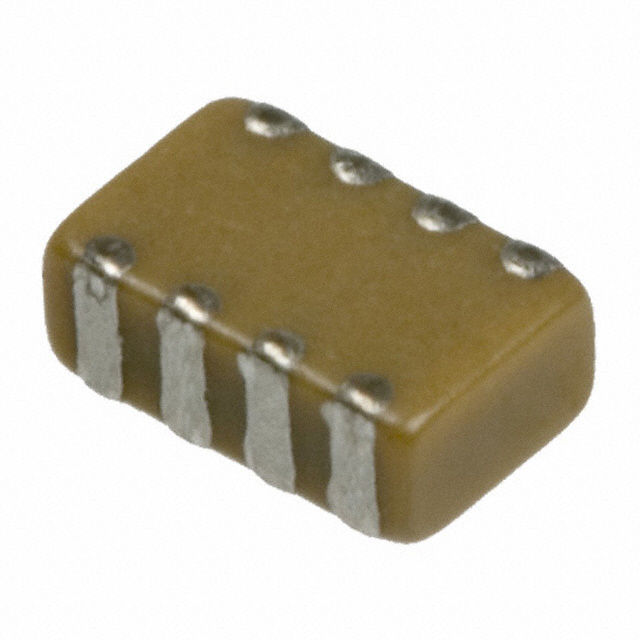

AVX 陶瓷电容 W3L14C225KAT1A

W3L14C225KAT1A概述

    IDC低电感电容器技术手册

    产品简介


    IDC低电感电容器(Inter-Digitated Capacitors)主要用于半导体封装和板级去耦。这类电容器具有极低的串联电感(Equivalent Series Inductance, ESL),能够显著提升电源传输网络(Power Delivery Network, PDN)的响应速度。通过并联多个标准MLCC(Multi-Layer Ceramic Capacitors)可以减少ESL,但相比之下,低电感IDC设备更为经济高效。

    技术参数


    - 尺寸:0306, 0612, 0508
    - 额定电压:4V, 6.3V, 10V, 16V, 25V
    - 容差:±20%
    - 温度范围:
    - X7R:-55°C 至 +125°C
    - X5R:-55°C 至 +85°C
    - X7S:-55°C 至 +125°C
    - 电容范围:
    - 0.010μF 至 3.3μF
    - 介电常数:±15% (0VDC),±22% (X7S)
    - 损耗因数:≤ 6.3V时≤6.5%,10V时≤5.0%,≥16V时≤3.5%
    - 绝缘电阻:(在+25°C下)≥100,000MΩ或每μF至少1,000MΩ,取两者较小值
    - 热导率:4-5W/mK
    - 引脚材料:镀镍锡
    - 厚度:
    - 最大厚度:0.55mm (0.022英寸) / 0.95mm (0.037英寸)

    产品特点和优势


    1. 低电感设计:能显著提升电源传输网络的响应速度,减少电路中的寄生电感。
    2. 高可靠性:采用表面贴装技术,可以在陶瓷和有机基板上使用,适用于高性能应用。
    3. 紧凑设计:小型化设计,能够在有限的空间内提供高效的电源去耦。
    4. 广泛适用性:适用于各种高功率应用,包括CPU、GPU、ASIC和ASSP等。

    应用案例和使用建议


    应用案例:
    - 半导体封装:用于功率等级大于15瓦的半导体封装,特别是CPU、GPU等高性能计算设备。
    - 板级去耦:用于系统速度大于300MHz的电路板,可减少所需电容器的数量,节省空间并提高可靠性。
    使用建议:
    - 在选择电容器时,根据应用需求和电路板尺寸选择合适的尺寸和容值。
    - 确保在电路板设计中正确放置电容器,以最大限度地减少寄生电感。

    兼容性和支持


    兼容性:
    - IDC低电感电容器可以与多种类型的陶瓷和有机基板兼容,易于集成到现有设计中。
    支持:
    - AVX公司为IDC低电感电容器提供了详尽的技术支持和维护服务。用户可以通过官网查询具体的产品信息和技术文档。

    常见问题与解决方案


    1. Q:如何确保电容器的正确安装?
    - A:严格按照制造商提供的安装指南进行操作,注意焊盘布局和尺寸要求。

    2. Q:电容器在高频率下的性能如何?
    - A:通过频率响应图可以看到,在高频范围内电容器表现出色,且具有较低的阻抗。

    总结和推荐


    总结:
    - IDC低电感电容器以其出色的低电感性能、高可靠性和紧凑设计,在高性能计算和高功率应用中表现出色。
    - 可以在有限的空间内实现高效电源去耦,提高系统的整体性能。
    推荐:
    - 推荐在需要高性能、低电感的电路设计中使用IDC低电感电容器。其优异的性能和可靠的品质使其成为现代电子产品不可或缺的一部分。

W3L14C225KAT1A参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X7R
额定电压 4V
长*宽*高 1.6mm*3.2mm*3.2mm
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W3L14C225KAT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W3L14C225KAT1A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX W3L14C225KAT1A W3L14C225KAT1A数据手册

W3L14C225KAT1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
