TPSA155M025R3000

产品分类: 钽电容
厂牌: AVX
产品描述: 1.5μF ±20% 25V 3Ω 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: DMT-TPSA155M025R3000
供应商: 海外现货
标准整包数: 2000

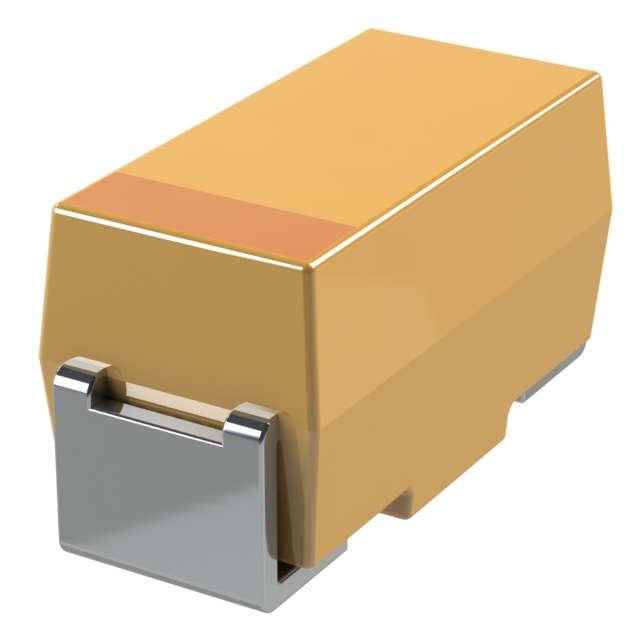

AVX 钽电容 TPSA155M025R3000

TPSA155M025R3000概述

    TPS系列低ESR树脂模塑固态钽芯片

    产品简介


    TPS系列是AVX公司推出的一款低等效串联电阻(ESR)的树脂模塑固态钽芯片。这些电容器采用J形引脚设计,特别适用于中等功率的直流/直流转换器及电源供应应用。它们以高可靠性和良好的电气性能而闻名,在工业控制、通信设备、计算机和消费电子产品等领域具有广泛应用。

    技术参数


    1. 容量范围: 0.15μF至1500μF
    2. 额定电压: 2.5Vdc至50Vdc
    3. 温度范围: -55°C至+125°C
    4. 最大漏电流: 视具体型号而定,例如:2.5V时最大为3.3mA
    5. 损耗因子(DF): 最大值可达0.652%
    6. 最大ESR: 在100kHz条件下,最高为2.887mΩ
    7. 封装尺寸: 多种封装尺寸可选,如0805、1206、2917等
    8. 工作环境: 额定温度下可承受高湿度环境,符合IEC 68-2标准

    产品特点和优势


    - 低ESR: TPS系列电容器的低等效串联电阻使其在高频应用中表现出色,降低了电路中的能量损失。
    - 高可靠性: 1%每1000小时在85°C下的可靠性测试保证了产品的长期稳定运行。
    - 宽广的工作电压范围: 从2.5V到50V,满足不同应用的需求。
    - 多种封装选项: 提供14种不同的封装尺寸,适应不同的电路布局需求。
    - 严格的品质管控: 所有产品均经过100%的浪涌电流测试,确保高一致性和可靠性。

    应用案例和使用建议


    TPS系列电容器广泛应用于各种直流/直流转换器和电源供应应用中,尤其是在需要高可靠性、稳定性和耐高温环境的场合。例如,在一些工业自动化设备中,这些电容器被用于平滑电源输出、滤波及储能。
    使用建议:
    - 选择合适的容量: 根据具体应用的需求选择合适的电容值,以确保最佳性能。
    - 考虑工作环境: 在高湿度或极端温度环境下使用时,需注意可能对电容性能产生的影响。
    - 并联使用: 在某些情况下,为了提高总容量,可以将多个电容器并联使用。

    兼容性和支持


    TPS系列电容器具有良好的兼容性,可以轻松与其他标准电子元件一起使用。AVX公司提供了详尽的技术文档和支持服务,帮助用户正确安装和使用这些产品。此外,还可根据客户需求提供定制化服务。

    常见问题与解决方案


    1. 问题: 电容器发热异常。
    - 解决方法: 检查是否超过了额定电压或工作频率,调整电路设计以减少发热量。
    2. 问题: 电容器漏电流过高。
    - 解决方法: 确认安装环境是否符合要求,检查是否有外部干扰,必要时更换更合适的工作环境。

    总结和推荐


    TPS系列低ESR树脂模塑固态钽芯片以其卓越的性能、广泛的适用性和高度的可靠性,成为许多电源管理和电路设计的理想选择。推荐在各类直流/直流转换器、电源供应及其他对电容器性能要求较高的应用中使用此系列产品。如果你需要高可靠性的电容器解决方案,TPS系列无疑是值得信赖的选择。

TPSA155M025R3000参数

参数
电容值 1.5μF
额定电压 25V
工作寿命 -
ESR-等效串联电阻
容差 ±20%
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPSA155M025R3000厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TPSA155M025R3000数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TPSA155M025R3000 TPSA155M025R3000数据手册

TPSA155M025R3000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2284 ¥ 1.9296
库存: 6000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 3859.2
直接购买
加入购物车
