TAP106M016SCS

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF 1000h@ 85°C ±20% 16V 3.2Ω 通孔安装 5mm*9mm*9mm
供应商型号: 4144864
供应商: 海外现货
标准整包数: 1

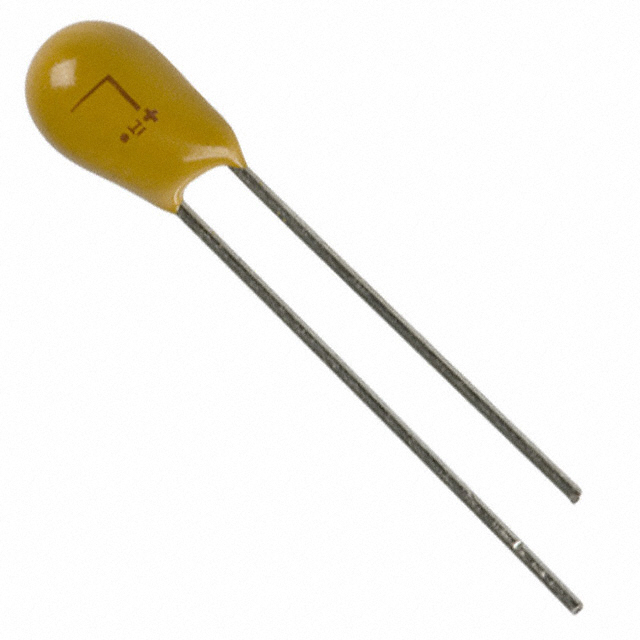

AVX 钽电容 TAP106M016SCS

TAP106M016SCS概述


    产品简介


    产品名称:TAP系列Dipped Radial Capacitors(树脂包封径向电容器)
    产品类型: 固态钽电容,树脂包封径向设计。
    主要功能:
    - 具有极低的漏电流和阻抗,提供非常小的物理尺寸和卓越的温度稳定性。
    - 能够在+125°C环境下稳定运行,适用于广泛的工业和消费电子应用。
    - 可通过自动插件设备进行安装,提供高可靠性和灵活性。
    应用领域:
    - 工业自动化设备
    - 消费电子
    - 医疗设备
    - 军事和航空航天

    技术参数


    - 额定电压范围: 6.3V至50V
    - 电容范围: 0.10μF至330μF
    - 工作温度范围: -55°C至+125°C
    - 耐压能力: 短时脉冲电压承受能力强
    - 额定电容公差: ±20%;±10%(±5%需咨询厂商)
    - 介电损耗角正切(DF):
    - 0.1μF-1.5μF:≤0.04
    - 2.2μF-6.8μF:≤0.06
    - 10μF-68μF:≤0.08
    - 100μF-330μF:≤0.10
    - 阻抗(ESR):
    - 100kHz时,不同电容值和额定电压下的最大阻抗值详见技术规格表格
    - 可靠性: 1%每1000小时@85°C,0.1Ω/V串联阻抗,60%置信水平
    - 认证: 符合CECC 30201 - 032标准

    产品特点和优势


    1. 低泄漏电流和阻抗:提供卓越的电气性能,特别是在高频应用中。
    2. 高温稳定性:能够在+125°C的高温下持续稳定运行。
    3. 小巧设计:具备多种尺寸选项,满足不同应用场景的需求。
    4. 自动化兼容性:可自动插入,适用于大批量生产环境。
    5. 可靠性高:通过严格的质量控制测试,确保长期可靠使用。

    应用案例和使用建议


    应用案例:
    - 工业机器人中的伺服驱动系统,要求高可靠性且体积小巧的电容器。
    - 医疗成像设备中的滤波电路,需要在宽温范围内保持稳定的性能。
    使用建议:
    - 在高湿度环境中使用时,需注意防潮处理。
    - 高频应用时,关注阻抗特性以确保系统稳定性。
    - 确保电路板布局合理,避免寄生电感对电容器性能的影响。

    兼容性和支持


    - 兼容性: 可与市面上多数自动化生产设备兼容。
    - 支持服务: 提供详细的安装指南和技术支持,针对特定应用需求的定制服务亦可咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容容量随时间衰减 | 检查工作温度和环境湿度,避免极端条件使用 |
    | 安装后发现极性接反 | 仔细检查电容标识,确保正确安装 |
    | 温度敏感度高 | 使用温度补偿电路,确保系统在宽温范围内的稳定性 |

    总结和推荐


    综合评估:
    - 优点:
    - 出色的高温稳定性和可靠性。
    - 丰富的规格选择,适应广泛的应用需求。
    - 易于集成到现有系统中,提高生产效率。
    推荐使用:
    鉴于其优越的性能和广泛的适用性,强烈推荐使用TAP系列树脂包封径向电容器。无论是在工业自动化、医疗设备还是消费电子产品中,这款电容器都能提供卓越的表现和可靠的保障。对于需要高性能电容器的应用,TAP系列是不二之选。

TAP106M016SCS参数

参数
电容值 10μF
容差 ±20%
额定电压 16V
工作寿命 1000h@ 85°C
ESR-等效串联电阻 3.2Ω
长*宽*高 5mm*9mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

TAP106M016SCS厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAP106M016SCS数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAP106M016SCS TAP106M016SCS数据手册

TAP106M016SCS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.8901
50+ ¥ 3.7404
100+ ¥ 3.5908
250+ ¥ 3.3514
500+ ¥ 3.2916
1000+ ¥ 3.2317
5000+ ¥ 3.2317
10000+ ¥ 3.2317
库存: 790
起订量: 13 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.89
