首页  >  产品百科  >  TAJY157M016RNJ

TAJY157M016RNJ

产品分类: 钽电容
厂牌: AVX
产品描述: 150μF ±20% 16V 300mΩ 2917 贴片安装 7.3mm*4.3mm*2mm
供应商型号: DMT-TAJY157M016RNJ
供应商: 海外现货
标准整包数: 1000

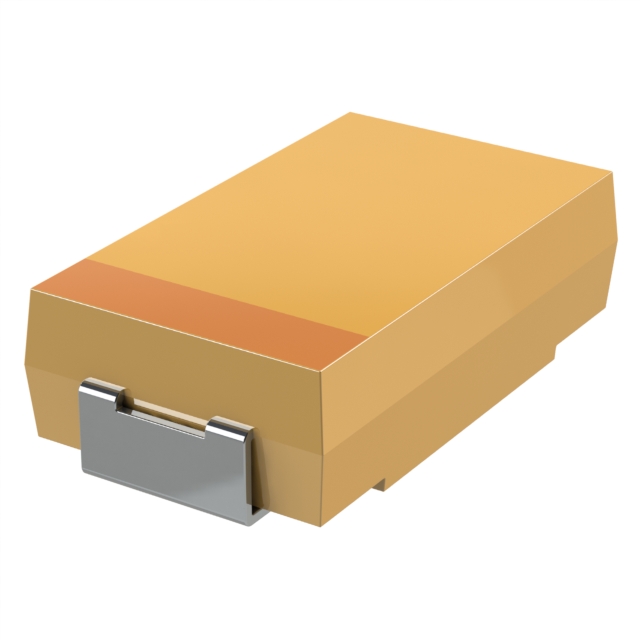

AVX 钽电容 TAJY157M016RNJ

TAJY157M016RNJ概述

    TAJ系列电容技术手册概述

    产品简介


    类型:TAJ系列是标准和低轮廓钽电容器,属于表面贴装(SMT)芯片钽电容器。这些电容器设计用于一般用途,适用于低功率直流到直流转换器和线性稳压器(LDO)。它们广泛应用于娱乐和信息娱乐系统、高密度设计等领域。

    技术参数


    容量范围:0.10 µF 至 2200 µF
    电压范围:
    - 额定电压(VR)@ +85°C:2.5V 至 50V
    - 分类电压(VC)@ +125°C:1.7V 至 33V
    - 冲击电压(VS)@ +85°C:3.3V 至 65V
    - 冲击电压(VS)@ +125°C:2.2V 至 40V
    温度范围:-55°C 至 +125°C
    可靠性:1%每1000小时@85°C,17欧姆电阻串联,60%置信水平
    认证:符合CECC 30801 - 005第2版EIA 535BAAC标准
    端子电镀:Sn电镀(标准),金和SnPb电镀可按要求提供

    产品特点和优势


    - 通用性:适用于多种应用,包括娱乐和信息娱乐系统,具有良好的适应性和灵活性。
    - 多规格选择:提供17种不同的封装尺寸,标准和低轮廓两种高度规格,最小高度可达1毫米。
    - 宽广的CV范围:0.10 µF - 2200 µF / 2.5V - 50V
    - J引脚结构:提高了机械强度和可靠性。

    应用案例和使用建议


    典型应用:
    - 低功率DC/DC和LDO转换器
    - 娱乐和信息娱乐系统
    - 高度受限的设计
    使用建议:
    - 对于娱乐和信息娱乐系统的电源管理,建议选用较高耐压等级的产品以确保稳定运行。
    - 在设计紧凑型电路时,可以优先考虑低轮廓封装以节省空间。

    兼容性和支持


    - 本系列产品符合RoHS标准,适合无铅焊接工艺。
    - 可提供不同规格的电镀选项(Sn, Au, SnPb)。
    - 关于AEC-Q200的可用性,请联系AVX公司。

    常见问题与解决方案


    问题1:如何区分不同封装规格?
    - 解决方法:根据标记代码识别,如106表示容量为10µF,J表示额定电压为6.3V。
    问题2:需要了解产品的可靠性和寿命。
    - 解决方法:本系列产品在85°C环境下,1%的可靠性每1000小时,采用17欧姆电阻串联。

    总结和推荐


    TAJ系列电容器以其广泛的容量范围、适用的电压等级、高可靠性以及多样化的封装尺寸而著称。尤其适用于低功耗和高度受限的应用场景。结合其出色的设计灵活性和优异的性能,TAJ系列是一个值得推荐的选择。无论是需要进行低功耗直流转换还是在娱乐系统中实现高效电源管理,TAJ系列都能提供稳定可靠的支持。强烈推荐该系列产品。

TAJY157M016RNJ参数

参数
电容值 150μF
ESR-等效串联电阻 300mΩ
容差 ±20%
额定电压 16V
工作寿命 -
长*宽*高 7.3mm*4.3mm*2mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TAJY157M016RNJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJY157M016RNJ数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJY157M016RNJ TAJY157M016RNJ数据手册

TAJY157M016RNJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.9122 ¥ 16.1585
库存: 1000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 16158.5
直接购买
加入购物车
