F930G337KCC

产品分类: 钽电容
厂牌: AVX
产品描述: 330μF 2000h@ 125°C ±10% 4V 700mΩ@ 100kHz 2312 贴片安装 6mm*3.2mm*2.8mm
供应商型号: DMT-F930G337KCC
供应商: 海外现货
标准整包数: 1

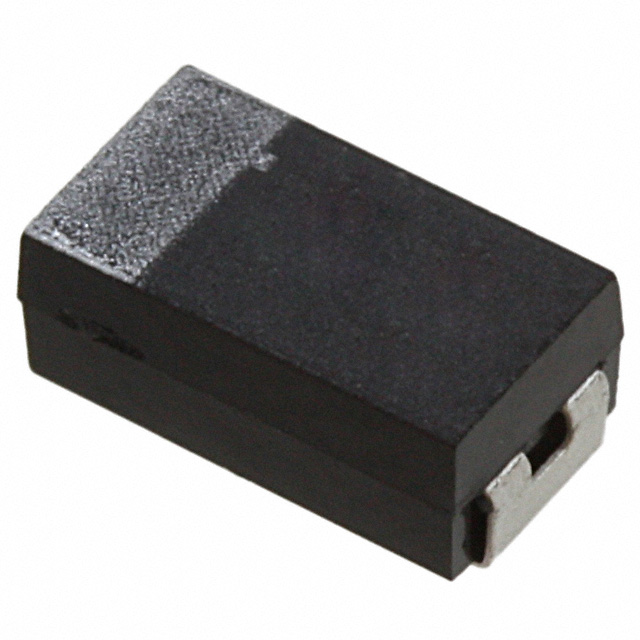

AVX 钽电容 F930G337KCC

F930G337KCC概述


    产品简介


    F93系列树脂封装芯片钽质J型引脚电容器是一款标准的SMD J型引脚电容器,适用于低功耗DC/DC转换器等领域。该产品符合RoHS3指令2015/863/EU的要求,并且通过了100%浪涌电流测试,确保在极端条件下的稳定性和可靠性。

    技术参数


    基本参数
    - 类型:1A
    - 额定电压范围:4V至35V
    - 温度范围:-55°C至+125°C
    - 容差:K = ±10%,M = ±20%
    - 封装:见表上方所示(A, B, C, N)
    电气特性
    - 漏电流:在1分钟内施加额定电压后,20°C时不超过0.01CV或0.5μA,取两者中较大者;85°C时不超过0.1CV或5μA,取两者中较大者;125°C时施加降额电压后不超过0.125CV或6.3μA,取两者中较大者。
    - 电容变化:在+125°C时最大+15%;+85°C时最大+10%;-55°C时最大-10%。
    - 介电损耗因子(Dissipation Factor):参见下页
    - ESR(等效串联电阻):参见下页
    - 阻抗(ESR@100kHz):见表中详细信息
    - 100kHz有效电流:见表中详细信息

    产品特点和优势


    F93系列电容器具有以下几个显著的特点和优势:
    - 环保合规性:完全符合RoHS3标准,对环境保护友好。
    - 高可靠性:100%经过浪涌电流测试,确保其在各种恶劣环境下的可靠运行。
    - 宽工作温度范围:工作温度范围从-55°C到+125°C,适应性强。
    - 多种尺寸选择:提供A, B, C, N等多种封装尺寸,满足不同应用场景需求。

    应用案例和使用建议


    应用案例:
    - 低功耗DC/DC转换器:适用于各类需要高效能和低功耗的电源管理电路。
    - 汽车电子:在汽车电子系统中广泛应用,因其高可靠性能够应对复杂的车辆环境。
    使用建议:
    - 环境选择:根据不同的工作温度环境,选择相应的额定电压等级以确保最佳性能。
    - 布局优化:在PCB设计时,尽量保持电容器远离热源和其他可能产生干扰的元件,以提高稳定性。

    兼容性和支持


    - 兼容性:F93系列电容器可以与大多数SMD兼容,适合用于多种电子设备中。
    - 支持和服务:如需使用这些系列电容器进行设计,可联系当地KYOCERA AVX销售办事处获得技术支持和帮助。

    常见问题与解决方案


    1. 漏电流过大
    - 解决方案:检查是否有物理损坏或焊接不良,必要时更换电容器。
    2. 电容值不稳定
    - 解决方案:确认是否超过了额定电压和温度范围,若存在问题,调整工作条件以确保其正常工作。
    3. 焊点松动
    - 解决方案:重新进行焊接操作,确保焊点牢固。

    总结和推荐


    综合评估:
    - 优点:环保合规、高可靠性、宽工作温度范围、多种封装尺寸选择。
    - 推荐:鉴于其优秀的性能和广泛的应用场景,强烈推荐在需要高性能和低功耗的电子设备中使用。
    通过以上内容的详细介绍,希望用户能够全面了解F93系列电容器的特性和适用场景,从而做出合理的选择。

F930G337KCC参数

参数
电容值 330μF
容差 ±10%
额定电压 4V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 700mΩ@ 100kHz
长*宽*高 6mm*3.2mm*2.8mm
通用封装 2312
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F930G337KCC厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F930G337KCC数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F930G337KCC F930G337KCC数据手册

F930G337KCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
