TAJD157K010RNJV

产品分类: 钽电容
厂牌: AVX
产品描述: 150μF ±10% 10V 900mΩ 7343-31 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: DMT-TAJD157K010RNJV
供应商: 海外现货
标准整包数: 6000

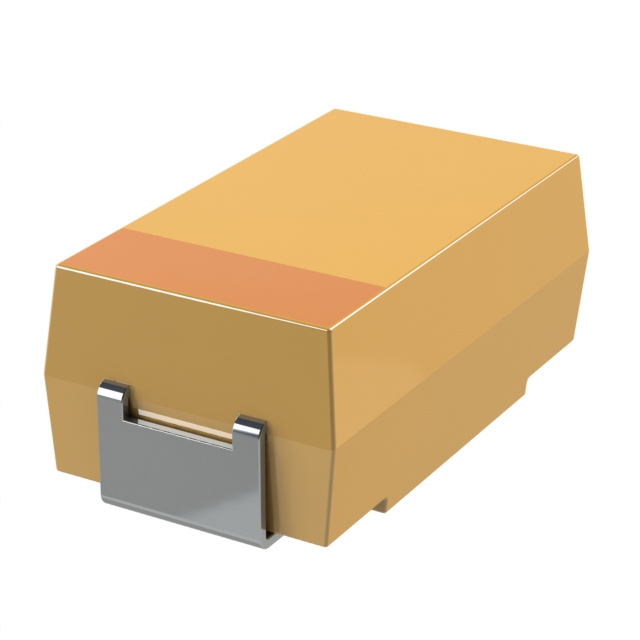

AVX 钽电容 TAJD157K010RNJV

TAJD157K010RNJV概述

    TAJ Series: 标准与低剖面钽电容器

    产品简介


    TAJ系列是AVX公司推出的一类标准及低剖面固体钽电容器,专为满足广泛的电子应用需求而设计。该系列产品具有多种封装尺寸(从最大高度仅1毫米的标准低剖面型号到通用尺寸),适用于各类直流/直流转换器和低功耗线性稳压器(LDO)。其主要功能包括提供稳定的电容值,承受高电压,且能够在恶劣环境下保持可靠性能。TAJ系列广泛应用于娱乐系统、车载信息系统以及需要紧凑设计的设备中。

    技术参数


    以下为TAJ系列的核心技术规格:
    - 电容范围: 0.10 µF 至 2200 µF
    - 额定电压(VR):
    - +85°C:2.5V至50V
    - +125°C:1.7V至33V
    - 浪涌电压(VS):
    - +85°C:3.3V至65V
    - +125°C:2.2V至40V
    - 温度范围: -55°C至+125°C
    - 容差:
    - ±10% (K)
    - ±20% (M)
    - 可靠性: 在85°C、额定电压下,每1000小时老化1%,置信水平60%
    - 认证: 符合CECC 30801-005和EIA 535BAAC标准
    封装类型提供纯锡(Sn)、金镀层或铅锡合金镀层,支持RoHS要求。

    产品特点和优势


    1. 多样化封装尺寸: 提供17种标准和低剖面型号,最小高度仅为1毫米,满足现代紧凑型设计需求。
    2. 宽广的工作电压: 适用于2.5V至50V的多样化电压要求。
    3. 优异的环境适应能力: 能够在-55°C至+125°C温度范围内正常工作,适用于恶劣环境。
    4. 高标准可靠性: 经过严格的老化测试,保证长寿命和高稳定性。
    5. 兼容性广: 支持不同终端材料和包装方式,方便集成到各种电路板设计中。

    应用案例和使用建议


    1. 汽车娱乐系统:
    - 使用建议:由于车载系统可能面对高温和震动,建议选择高可靠性型号,例如额定电压≥10V的产品。
    2. 消费电子设备:
    - 使用建议:对于小型化设备,优先选用低剖面设计(如K、P封装)以节省空间。
    3. 工业自动化:
    - 使用建议:为提高抗干扰性能,在关键回路中可结合其他滤波元件使用。

    兼容性和支持


    - 兼容性: TAJ系列可与其他标准化元件配合使用,适合多种主流电子平台。
    - 技术支持: AVX提供详尽的技术文档、样品支持以及售后保障服务。如有AEC-Q200认证需求,需联系制造商确认可用性。

    常见问题与解决方案


    1. 问题: 电容值随温度波动较大。
    - 解决方案: 检查具体型号是否覆盖所需温度范围,推荐选用高耐温型号。
    2. 问题: 焊接后出现短路现象。
    - 解决方案: 确认焊接工艺符合标准,优先选用金镀层产品。
    3. 问题: 产品失效率偏高。
    - 解决方案: 核对额定工作条件是否超出规格书限制,必要时更换更高可靠性型号。

    总结和推荐


    综上所述,TAJ系列钽电容器凭借其丰富的型号选择、宽泛的工作电压范围、卓越的温度适应性以及高可靠性,成为众多应用场景的理想选择。尤其在空间有限且需稳定性能的场景中表现优异。如果您正在寻找兼具性能与经济性的电容器解决方案,TAJ系列值得推荐。
    推荐指数: ★★★★★

TAJD157K010RNJV参数

参数
电容值 150μF
容差 ±10%
额定电压 10V
工作寿命 -
ESR-等效串联电阻 900mΩ
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 7343-31
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TAJD157K010RNJV厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJD157K010RNJV数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJD157K010RNJV TAJD157K010RNJV数据手册

TAJD157K010RNJV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.4147 ¥ 3.5039
库存: 10000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 21023.4
