F930G107MBA

产品分类: 钽电容
厂牌: AVX
产品描述: 100μF 2000h@ 125°C ±20% 4V 900mΩ@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2.3mm
供应商型号: 647-F930G107MBA
供应商: Mouser
标准整包数: 1

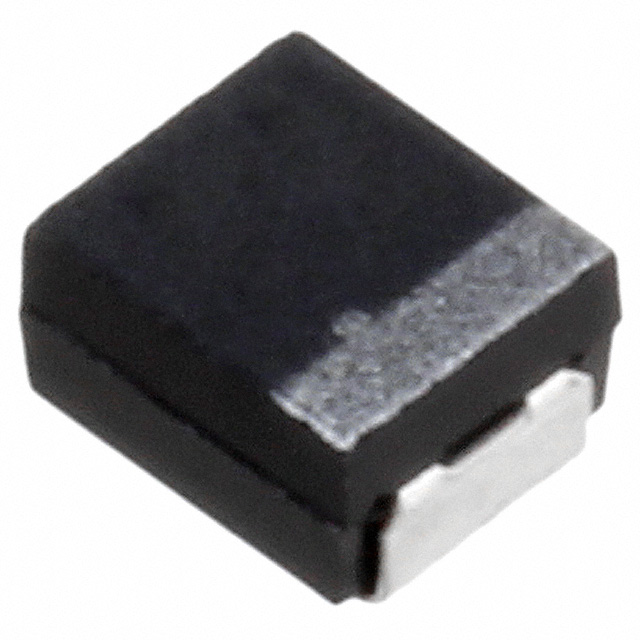

AVX 钽电容 F930G107MBA

F930G107MBA概述


    产品简介


    F93系列是一款树脂封装芯片钽电容器,采用标准J型引脚设计。这种电容器适用于低功耗DC/DC转换器等电路,广泛应用于消费电子、通信设备、工业控制和汽车电子等领域。F93系列以其高可靠性、小尺寸和出色的电气性能成为众多电子设备的理想选择。

    技术参数


    基本参数
    - 类型: 固态钽电容
    - 外形尺寸: 见表格中的尺寸描述(单位:毫米)
    - 额定电压范围: 4V~35V
    关键电气特性
    - 电容范围: 0.33μF 至 470μF
    - 耐温范围: -55°C 至 +125°C
    - 漏电流: 额定电压下1分钟,20°C时 ≤ 0.01CV 或 0.5μA,85°C时 ≤ 0.1CV 或 5μA
    - 温度漂移特性:
    - +125°C 时最大+15%变化
    - +85°C 时最大+10%变化
    - -55°C 时最大-10%变化
    封装信息
    - 包装方式: 卷带式封装(Tape & Reel)
    - 湿度敏感等级 (MSL): 1级至3级不等

    产品特点和优势


    1. 环保合规性: 符合RoHS3指令(2015/863/EU),无铅化兼容。
    2. 卓越的机械强度: 100%通过浪涌电流测试,确保长期稳定运行。
    3. 高可靠性: 通过高温老化、焊锡耐热性和浪涌耐受能力测试。
    4. 宽温工作范围: 可在极端环境中稳定工作,适应各种恶劣条件。
    5. 小型化设计: 多种封装尺寸可选,满足空间受限的设计需求。

    应用案例和使用建议


    典型应用场景
    - 电源模块: F93系列广泛应用于低功耗DC/DC转换器,为电源系统提供稳定的滤波效果。
    - 汽车电子: 满足高温环境下的严格要求,适用于车载娱乐、照明及传感器系统。
    - 工业设备: 在工业自动化控制中用于电源滤波和平滑负载。
    使用建议
    - 确保焊接温度不超过260°C,避免长时间浸没于高温焊锡中。
    - 电容值选择需根据具体应用场景优化,避免过高的ESR导致发热。
    - 使用高温环境时优先选择更高耐温等级的产品(如35V系列)。

    兼容性和支持


    兼容性
    - F93系列产品与同类标准SMD接口兼容,便于替换现有器件。
    - 提供多种尺寸和电容值,方便集成到不同设计中。
    技术支持
    - KYOCERA AVX提供详尽的技术文档和在线支持服务。
    - 如需设计指导或特殊定制需求,请联系当地销售办事处。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流偏大 | 确保电容器焊接良好,避免接触不良。 |
    | 容量变化超出预期 | 重新校验所选型号是否符合工作条件。 |
    | 通电后出现异常温升 | 检查电路设计是否合理,尤其是ESR值是否过高。 |

    总结和推荐


    综合评估
    F93系列固态钽电容器以其紧凑的尺寸、广泛的电压范围和优异的电气性能,在多种电子设备中表现突出。尤其在高温和高可靠性要求的应用场景中,其优势更为明显。
    推荐结论
    总体而言,F93系列是非常值得推荐的产品。它不仅在性能上达到行业领先水平,还提供了全面的技术支持和良好的兼容性。对于需要高性能电容器的工程师和设计师来说,这款产品是一个可靠的选择。

F930G107MBA参数

参数
电容值 100μF
额定电压 4V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 900mΩ@ 100kHz
容差 ±20%
长*宽*高 3.5mm*2.8mm*2.3mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F930G107MBA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F930G107MBA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F930G107MBA F930G107MBA数据手册

F930G107MBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
10+ $ 0.2657 ¥ 2.2447
100+ $ 0.1909 ¥ 1.6131
1000+ $ 0.162 ¥ 1.3689
2000+ $ 0.1361 ¥ 1.1499
10000+ $ 0.1231 ¥ 1.0404
50000+ $ 0.1113 ¥ 0.9405
库存: 4146
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
