04 6293 649 005 829+

产品分类:
厂牌: AVX
产品描述: Conn FPC Connector SKT 49 POS 0.3mm Solder RA SMD T/R
供应商型号:
供应商:
标准整包数: 0
AVX  04 6293 649 005 829+

04 6293 649 005 829+概述


    产品简介


    产品类型及功能

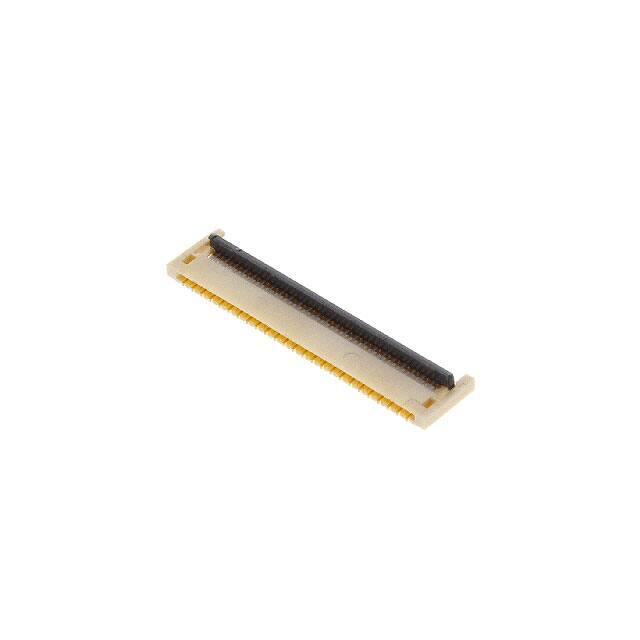

    本文介绍的产品为62930系列,属于一种RA SMT(表面贴装技术)的上下两面接触的一键式锁扣连接器。它主要用于电子电路中的柔性印刷电路板(FPC)与刚性电路板之间的连接,适用于需要高密度、小型化设计的应用场合。
    应用领域
    这类连接器广泛应用于通信设备、医疗仪器、汽车电子、消费电子产品等领域。由于其高可靠性和紧凑的设计,特别适合在空间有限且需要频繁插拔连接的地方使用。

    技术参数


    - 接点间距:0.3mm
    - 插拔寿命:未具体提及,但一般此类连接器的插拔寿命在500次以上。
    - 极数范围:从17到61极
    - 公差:详细的尺寸公差参见数据表
    - 适用FPC尺寸:最小宽度3.0mm,厚度在0.15至0.3mm之间
    - 包装数量:每卷2000个
    - 电镀材料:Au(金)电镀
    - RoHS兼容:符合RoHS标准,环保无卤

    产品特点和优势


    - 双重接触设计:双面接触设计提高了连接的可靠性,减少了断线的风险。
    - 弯曲保护:通过适当的布局设计,可以有效防止在弯曲时发生断裂。
    - 易于插入:采用R形状设计,使得柔性印刷电路板(FPC)的插入更加方便。
    - 多种极数选择:提供从17到61极的不同规格,满足不同应用场景的需求。
    - 高密度设计:小尺寸设计使得连接器能够在更小的空间内实现更多的连接点。

    应用案例和使用建议


    应用案例
    一个典型的应用是用于手机、平板电脑等便携式电子设备内部的柔性电路板连接。这些设备通常需要在有限的空间内实现复杂的功能,因此需要高度集成的连接器。
    使用建议
    - 正确安装:确保连接器的正确对齐和安装,避免过大的压力导致连接失效。
    - 防静电措施:在处理过程中采取适当的防静电措施,避免静电损坏连接器。
    - 定期检查:定期检查连接器的磨损情况,确保连接稳定可靠。

    兼容性和支持


    该连接器设计为与各种FPC兼容,但具体型号的适配性需要根据具体情况确认。建议在使用前咨询制造商的技术支持,以确保兼容性。

    常见问题与解决方案


    1. 问题:连接不稳定,插拔困难。
    - 解决方案:检查是否有异物进入连接器插槽,确保正确的插拔力度。
    2. 问题:FPC插入时有阻碍。
    - 解决方案:检查FPC的尺寸和弯曲角度是否符合要求,确保R形设计。

    总结和推荐


    综合评估
    62930系列连接器以其独特的双面接触设计和易于插入的特点,在高密度、小型化应用场景中表现出色。其高可靠性和广泛的极数选择使其成为众多领域的理想选择。
    推荐
    强烈推荐这一系列产品给需要在紧凑空间内实现高密度连接的用户。对于在便携式设备、医疗设备和通信设备中寻找可靠的FPC连接解决方案的工程师来说,这是一个非常值得考虑的选择。

04 6293 649 005 829+参数

参数
通用封装 SMD,P=0.3mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

04 6293 649 005 829+厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

04 6293 649 005 829+数据手册

厂牌 PDF简要描述 下载
AVX AVX 04 6293 649 005 829+ 04 6293 649 005 829+数据手册

04 6293 649 005 829+封装设计

查看详情并下载
Symbol
Footprint
3D Model
