1002292F0-AA10L0100

产品分类: 其他工具
厂牌: AVX
产品描述: 3 2.2GHz;796MHz PCB跟踪天线 PCB安装,黏合安装
供应商型号: 478-1002292F0-AA10L0100-ND
供应商: Digi-Key
标准整包数: 1
AVX 其他工具 1002292F0-AA10L0100

1002292F0-AA10L0100概述

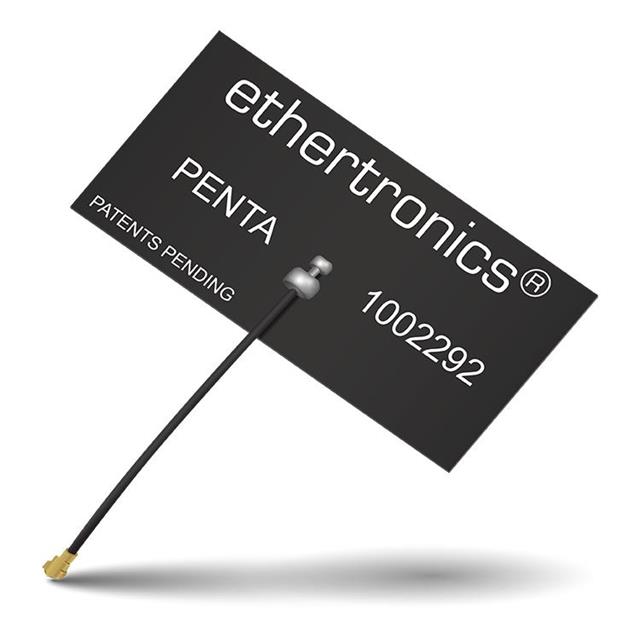

    KYOCERA AVX Balanced LTE/Cellular FPC Antenna 技术手册解析

    产品简介


    KYOCERA AVX 的 1002292 平衡型 LTE/蜂窝柔性印刷电路(FPC)天线是一款专为当今产品设计师面临的挑战而设计的嵌入式天线。该产品适用于多种频段,包括 700 MHz 至 2700 MHz 的 LTE 频段,同时支持宽带 LTE(八频段)、LTE Cat-M 和 NB-IoT 等通信协议。它的主要功能是提高手机和平板电脑等移动设备的信号质量,同时减少与接地平面之间的干扰。这种天线广泛应用于医疗设备、智能家居、智能仪表、机器对机器(M2M)、工业设备、物联网(IoT)等领域。

    技术参数


    | 参数类别 | 规格 |

    | 工作频率范围 | 低频段:698-894 MHz
    高频段:1710-2690 MHz |
    | 效率 | 低频段:50%
    高频段:64% |
    | 驻波比(VSWR) | 最大值:低频段 3.0:1
    最大值:高频段 2.8:1 |
    | 峰值增益 | 低频段:1.2 dBi
    高频段:5.0 dBi |
    | 极化方式 | 线性极化 |
    | 功率处理能力 | 2 瓦 CW |
    | 天线辐射模式 | 全向 |

    产品特点和优势


    1. 成本降低和上市时间缩短:采用标准天线设计,避免了定制解决方案所需的高昂设计费用和开发周期,帮助产品更快进入市场。
    2. 独特的外形灵活性:Kyocera AVX 的技术允许更先进的符合人体工程学的设计,而不影响产品性能。
    3. 可靠性:符合最新的 RoHS 要求,确保环保且安全的产品。

    应用案例和使用建议


    这款天线适用于各种需要稳定无线连接的应用场景,例如:
    - 医疗设备(如医疗级 I 类应用)
    - 家庭自动化系统
    - 智能仪表
    - 工业物联网设备
    - 消费类电子产品
    为了最大化性能,建议将天线放置在距离 PCB 板边缘至少 1 毫米的位置,并保持 5 毫米以上的垂直空间。

    兼容性和支持


    此天线采用 U.FL 兼容连接器,长度可选 28.5 毫米或 86 毫米。它易于集成到现有的硬件平台中,支持与其他设备无缝协作。此外,KYOCERA AVX 提供全面的技术支持和售后服务,以确保客户能够充分利用该产品的潜力。

    常见问题与解决方案


    1. 问题:如何调整天线以获得最佳性能?
    - 解决方案:根据实际布局调整天线位置,确保其远离金属物体并保持适当的空气间隙。
    2. 问题:如果遇到信号弱的情况怎么办?
    - 解决方案:检查周围环境是否存在干扰源,必要时重新定位天线或增加放大器。

    总结和推荐


    综上所述,KYOCERA AVX 的 1002292 平衡型 LTE/蜂窝 FPC 天线凭借其卓越的技术参数、灵活的设计以及可靠的支持服务,在众多应用领域展现了强大的竞争力。我们强烈推荐此款天线给那些寻求高效稳定无线通信解决方案的企业和个人。无论是在复杂环境中还是在紧凑设计要求下,它都是理想的选择。

1002292F0-AA10L0100参数

参数
天线类型 PCB跟踪天线
中心频率 2.2GHz;796MHz
支持协议 -
典型天线增益 -
最大电压驻波比 3
带宽 -
阻抗 -
额定功率 -
安装方式 PCB安装,黏合安装
包装方式 盒装

1002292F0-AA10L0100厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1002292F0-AA10L0100数据手册

厂牌 PDF简要描述 下载
AVX 其他工具 AVX 1002292F0-AA10L0100 1002292F0-AA10L0100数据手册

1002292F0-AA10L0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
