VG222038Y770DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 47V 2KA 1 42.3V 517V 38V 30V 12J 4.2nF@1kHz 2220 贴片安装 5.7mm*5mm*2.5mm
供应商型号: MMU-VG222038Y770DP-W4UNNC-D7CKPW
供应商: 海外现货
标准整包数: 535

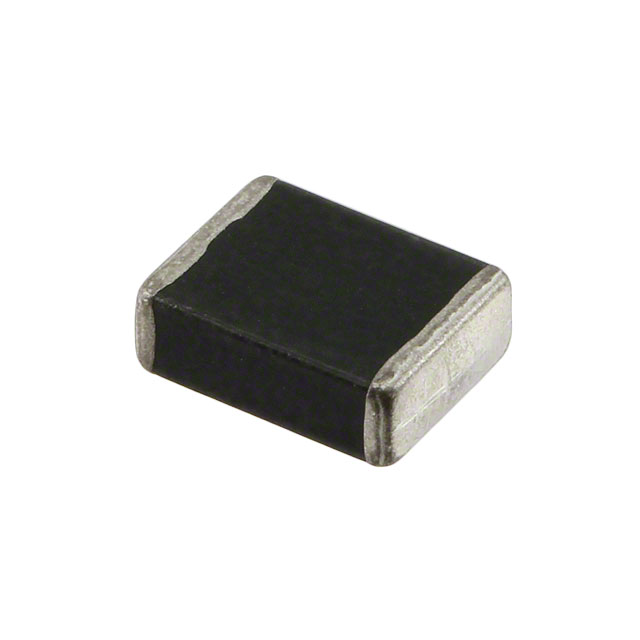

AVX 压敏电阻 VG222038Y770DP

VG222038Y770DP概述


    产品简介


    玻璃封装TransGuard®多层压敏电阻是一种基于氧化锌(ZnO)的陶瓷半导体器件,具有双向非线性电压-电流(V-I)特性。它们为单个表面贴装技术(SMT)封装提供了双向过电压保护及电磁干扰/射频干扰(EMI/RFI)衰减。这些大尺寸零件扩展了TransGuard系列的应用范围至高能量应用领域。此外,玻璃封装增强了设备在恶劣环境下的耐受性,如酸性环境、盐分或氯化物焊剂。

    技术参数


    - 操作温度:-55ºC至125ºC
    - 外壳尺寸:1206-2200
    - 工作电压:16-85Vdc
    - 能量等级:0.7-12J
    - 峰值电流:200-2000A
    - 物理尺寸(单位:mm):
    - 1206:长度(L) 3.20±0.20,宽度(W) 1.60±0.20,厚度(T) 1.70 (0.067),引脚长度(t) 0.94 max.
    - 1210:长度(L) 3.20±0.20,宽度(W) 2.49±0.20,厚度(T) 1.70 (0.067),引脚长度(t) 0.14 max.
    - 1812:长度(L) 4.50±0.30,宽度(W) 3.20±0.30,厚度(T) 2.00 (0.079),引脚长度(t) 1.00 max.
    - 2220:长度(L) 5.70±0.40,宽度(W) 5.00±0.40,厚度(T) 2.50 (0.098),引脚长度(t) 1.00 max.
    - 3220:长度(L) 8.20±0.40,宽度(W) 5.00±0.40,厚度(T) 2.50 max.

    产品特点和优势


    - 双向保护:可在正反方向提供过电压保护。
    - EMI/RFI衰减:在无击穿状态下能够有效衰减电磁干扰。
    - 多次击穿能力:可承受多次瞬态浪涌而不损坏。
    - 超快响应时间:响应时间小于1ns,能够迅速应对静电放电(ESD)事件。
    - 高能量/高电流处理能力:适用于高能应用场合。
    - 玻璃封装:增强对恶劣环境的抵抗力。

    应用案例和使用建议


    - 专业/工业/商业应用:适合需要高度可靠性的专业电子设备。
    - IC保护:适用于电路板上的集成芯片保护。
    - 电机保护:用于直流电机防止过电压损坏。
    - 智能电网:适用于智能电网系统中的设备保护。
    - 报警系统:可作为各类警报装置的过电压保护。
    使用建议:确保在安装过程中正确识别工作电压,并遵循制造商的安装指南,避免错误连接导致的设备损坏。

    兼容性和支持


    - 兼容性:与多种标准SMT工艺兼容。
    - 支持:厂商提供详细的技术文档和支持服务,包括设计指南和故障排除帮助。

    常见问题与解决方案


    - 问题1:设备启动时频繁重启。
    - 解决方案:检查输入电源是否存在波动,确认连接正确且稳定。
    - 问题2:过电压后设备无法正常工作。
    - 解决方案:检测压敏电阻是否已失效,必要时更换新的压敏电阻。

    总结和推荐


    这款玻璃封装TransGuard®多层压敏电阻因其出色的双向过电压保护能力和对恶劣环境的强抵抗力,在专业、工业和商业应用中表现卓越。特别是在智能电网、电机保护等领域,其优越的性能和可靠性使其成为首选产品。总体来看,这款产品是值得推荐的优秀选择,特别适用于需要高效过电压保护的电子系统。

VG222038Y770DP参数

参数
压敏电压 47V
电路数 1
最大压敏电压 517V
最大交流电压 30V
浪涌电流 2KA
能量 12J
最小压敏电压 42.3V
不同频率时的电容 4.2nF@1kHz
最大直流电压 38V
长*宽*高 5.7mm*5mm*2.5mm
通用封装 2220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VG222038Y770DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VG222038Y770DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VG222038Y770DP VG222038Y770DP数据手册

VG222038Y770DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
535+ $ 0.8441 ¥ 7.1498
1000+ $ 0.6994 ¥ 5.924
2000+ $ 0.6512 ¥ 5.516
5000+ $ 0.627 ¥ 5.3111
10000+ $ 0.603 ¥ 5.1071
库存: 535
起订量: 535 增量: 0
交货地:
最小起订量为:535
合计: ¥ 3825.14
