W3F15C1028AT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 1nF -20%~50% X7R 50V 1206 贴片安装 3.2mm*1.6mm*1.27mm
供应商型号: 1216396
供应商: 海外现货
标准整包数: 5

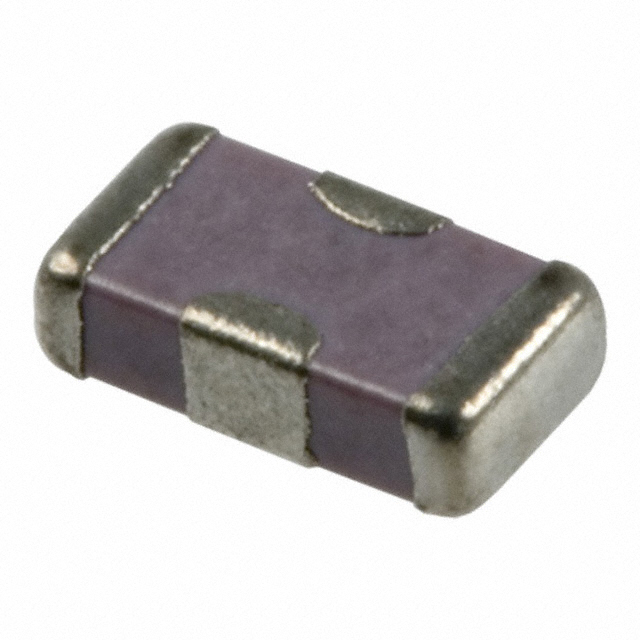

AVX 陶瓷电容 W3F15C1028AT1A

W3F15C1028AT1A概述

    高品质Feedthru 0805/1206陶瓷电容器技术手册

    产品简介


    AVX公司的W2F/W3F系列Feedthru陶瓷电容器是专门为电磁干扰(EMI)抑制、宽带输入输出(I/O)滤波和Vcc电源线条件设计的产品。这些电容器采用了独特的结构设计,能提供低并联电感,适用于所有高di/dt环境,并能在数字电路中显著减少<5GHz范围内的噪声。AVX Feedthru电容器有多种型号,涵盖从100V到50V的不同电压等级,且提供两种类型的陶瓷介质:NP0和X7R。这些电容器还通过了AEC Q200认证,并且为航天应用提供了高可靠性筛选选项。

    技术参数


    - 尺寸: 0805和1206
    - 电压等级:
    - NP0: 100V
    - X7R: 50V
    - 电流等级: 300mA
    - 绝缘电阻: ≥1000MΩ
    - 直流电阻: ≤0.6Ω
    - 工作温度范围: -55°C至+125°C
    - 电容值: 22pF至47000pF

    产品特点和优势


    - 低并联电感: 这使得电容器在高频应用中表现优异。
    - 出色的去耦能力: 特别适合高di/dt的应用环境。
    - 广泛的工作温度范围: -55°C至+125°C确保在极端环境下仍能可靠工作。
    - AEC-Q200认证: 证明其符合汽车工业标准。
    - 高可靠性筛选: 适用于航天和其他高要求行业。

    应用案例和使用建议


    - EMI抑制: 在电源线上使用可以有效降低辐射噪声。
    - 宽带I/O滤波: 用于减少数字信号中的噪声。
    - Vcc电源线条件: 确保供电稳定,避免电压波动影响设备正常运行。
    - 使用建议: 设计时应注意电容器的布局以最大化去耦效果。例如,使用四根过孔将电容器周围包围起来,以减少寄生电感和电阻。

    兼容性和支持


    这些Feedthru电容器具有良好的兼容性,可以与各种类型的电路板和其他电子元件良好匹配。AVX公司提供详尽的技术支持和维修服务,确保用户在应用过程中遇到任何问题时都能得到及时有效的帮助。

    常见问题与解决方案


    - 问题: 温度上升导致电容器故障
    - 解决方案: 确保正确散热,并选择合适的工作温度范围内的电容器型号。
    - 问题: 长期使用后性能下降
    - 解决方案: 定期检查和维护,必要时更换电容器。
    - 问题: 遭受强烈电磁干扰
    - 解决方案: 适当增加电容器的数量,并合理布局以减少干扰。

    总结和推荐


    综上所述,AVX的W2F/W3F系列Feedthru 0805/1206陶瓷电容器在电磁干扰抑制、宽带I/O滤波和电源线条件方面表现卓越。凭借其出色的温度适应性、低并联电感及优秀的去耦能力,这些电容器在各种高要求环境中都表现出色。对于需要高性能、高可靠性的电路应用来说,这款产品是一个极佳的选择。因此,我们推荐用户在相关项目中考虑使用AVX的Feedthru电容器。

W3F15C1028AT1A参数

参数
电容值 1nF
容差 -20%~50%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.27mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

W3F15C1028AT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W3F15C1028AT1A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX W3F15C1028AT1A W3F15C1028AT1A数据手册

W3F15C1028AT1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
