首页  >  产品百科  >  W3F11A4708AT1A

W3F11A4708AT1A

产品分类: 其他固定电容
厂牌: AVX
产品描述: -20%~50% C0G(NP0) 100V 100V 47pF 1206 贴片安装 3.2mm*1.6mm*1.27mm
供应商型号: 478-11425-2-ND
供应商: Digi-Key
标准整包数: 2000
AVX 其他固定电容 W3F11A4708AT1A

W3F11A4708AT1A概述

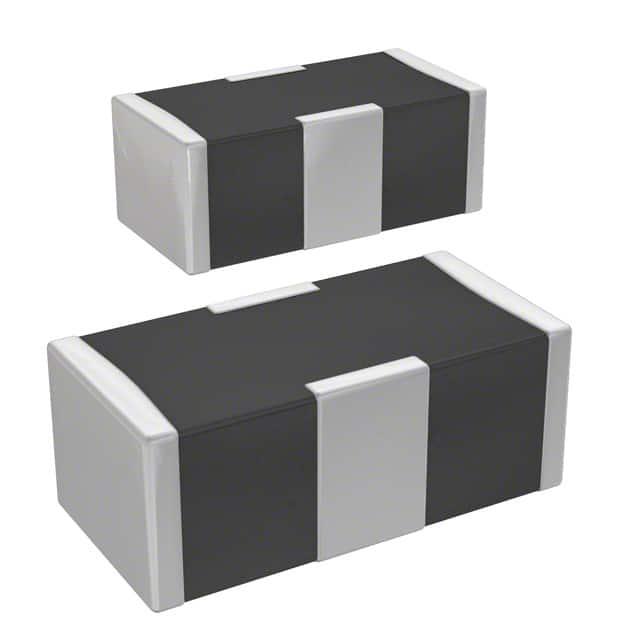

    Feedthru 0805/1206 电容器:W2F/W3F 系列

    产品简介


    Feedthru 0805/1206 电容器(W2F/W3F 系列)是适用于电磁干扰(EMI)抑制、宽带输入输出滤波以及电源线条件处理的理想选择。其独特的结构设计提供低平行电感,能在高变化率电流(di/dt)环境中表现出色,显著降低数字电路中的噪声,频率范围可扩展至 5GHz。该系列产品提供多种电容值,采用 NP0 或 X7R 陶瓷介质,满足不同应用场景的需求。

    技术参数


    以下是 W2F/W3F 系列电容器的技术规格:
    | 参数 | 规格 |

    | 尺寸 | 0805 和 1206 |
    | 额定电压(NP0/X7R) | 100V / 50V |
    | 容量公差 | +50%, -20% |
    | 电流容量 | 最大 300mA |
    | 绝缘电阻 | ≥1000MΩ |
    | 直流电阻 | ≤0.6Ω |
    | 工作温度范围 | -55°C 至 +125°C |
    具体型号配置如:
    - W2F11A 220 8ATxx 0805 100V NP0 22pF
    - W2F15C 102 8ATxx 0805 50V X7R 1000pF
    - W3F15C 473 8ATxx 1206 50V X7R 47000pF

    产品特点和优势


    1. 低平行电感:优化设计适合高变化率电流环境,尤其适合数字电路。
    2. 宽频率响应:提供出色的噪声抑制能力,适用频率达 5GHz。
    3. 耐温性强:工作温度范围广,满足严苛环境要求。
    4. 多样选择:提供多种电容值和介质类型,适应不同需求。

    应用案例和使用建议


    这些电容器广泛应用于以下领域:
    - 数字电路 EMI 抑制
    - 广播频段输入输出滤波
    - 电源线条件处理
    使用建议:
    - 在高频电路中使用时,确保周围良好的接地以提高滤波效果。
    - 注意不同电容器的额定电压差异,避免过压操作。
    - 使用合适的焊盘布局,增强焊接稳定性。

    兼容性和支持


    AVX 提供全面的技术支持,包括产品选型指南和售后技术支持。此外,该系列电容器可轻松与其他主流电子元件集成,实现高效设计。

    常见问题与解决方案


    1. 问题:电路中电容器失效
    - 解决方案:检查是否超过额定电压或工作温度范围,更换为适合的型号。
    2. 问题:滤波效果不佳
    - 解决方案:确认正确连接,调整电路布局并确保良好接地。
    3. 问题:焊接不良
    - 解决方案:参考推荐焊盘布局图,确保焊盘尺寸和间距符合标准。

    总结和推荐


    总体来看,Feedthru 0805/1206 电容器(W2F/W3F 系列)凭借其优异的性能、多样的规格和良好的兼容性,在电磁干扰抑制和滤波应用中表现卓越。推荐用于需要高可靠性及稳定性的场合,特别适合高频数字电路的设计工程师选用。
    推荐指数:★★★★★

W3F11A4708AT1A参数

参数
额定电压-AC -
额定电压-DC 100V
工作寿命 -
额定电压 100V
纹波电流 -
电容个数 -
ESR-等效串联电阻 -
温度系数 C0G(NP0)
电容值 47pF
介电材料 -
容差 -20%~50%
长*宽*高 3.2mm*1.6mm*1.27mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

W3F11A4708AT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W3F11A4708AT1A数据手册

厂牌 PDF简要描述 下载
AVX 其他固定电容 AVX W3F11A4708AT1A W3F11A4708AT1A数据手册

W3F11A4708AT1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1427 ¥ 1.1944
4000+ $ 0.1394 ¥ 1.1662
6000+ $ 0.1387 ¥ 1.161
10000+ $ 0.138 ¥ 1.1551
库存: 4000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2388.8
