W1P35X8W04-U100D3B0A

产品分类: 天线
厂牌: AVX
产品描述: KYOCERA AVX WiFi天线, W1系列, 2.4 GHz蓝牙(BLE)、 WiFi, 板, 粘合剂安装
供应商型号: W1P35X8W04-U100D3B0A
供应商: 国内现货
标准整包数: 5
AVX 天线 W1P35X8W04-U100D3B0A

W1P35X8W04-U100D3B0A概述

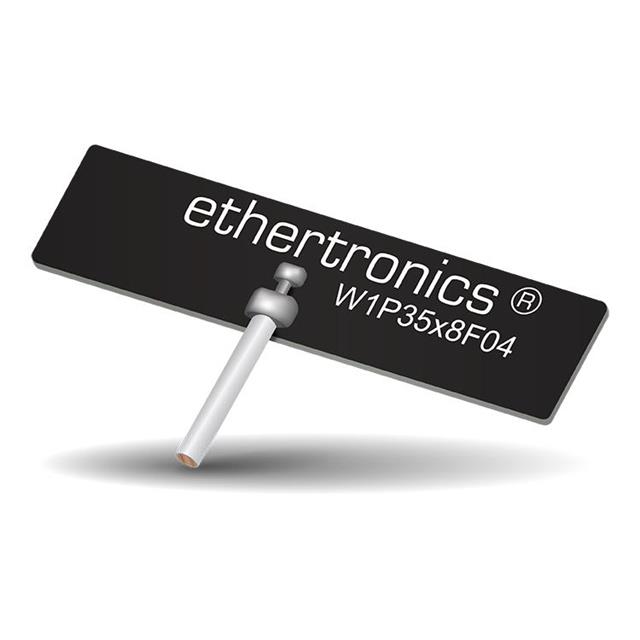

    KYOCERA AVX W1P35x8F04-U150D3B0A PCB Antenna:一款高效嵌入式Wi-Fi天线

    产品简介


    KYOCERA AVX的W1P35x8F04-U150D3B0A系列是一款嵌入式Wi-Fi天线,特别设计用于满足当今无线产品设计师的关键需求——小型化设计和出色的信号敏感度。这种嵌入式设计通过背侧附带的泡沫材料,有效减少了天线在不同表面上的调谐偏差,从而确保了卓越的性能。

    技术参数


    - 频率范围: 2.40 – 2.48 GHz
    - 回波损耗: < -15 dB
    - 平均效率: 70%
    - 峰值增益: < 2.8 dBi
    - 馈点阻抗: 50 欧姆(不平衡)
    - 尺寸: 35.20 mm × 8.50 mm × 0.40 mm
    - 电缆长度: 150 mm
    - 连接器: u.fl 兼容
    - 重量: 0.3 克

    产品特点和优势


    1. 卓越性能: 专为实现小型化设计而生,适用于农业、蓝牙、智能家居、医疗健康、汽车和数字标牌等领域。
    2. 快速上市: 使用标准部件意味着较少的设计变更,简化实施流程。
    3. 优越的网络覆盖: 更好的网络覆盖意味着更可靠的无线连接。
    4. 更快的数据速率: 改进的性能也意味着更高的数据下载速率,适用于电子邮件、互联网浏览和移动视频观看。
    5. 环保合规: 符合最新的RoHS版本要求。

    应用案例和使用建议


    - 应用案例: W1P35x8F04-U150D3B0A广泛应用于访问点和路由器、网关等设备。其优异的性能使其成为家庭网络和企业级应用的理想选择。
    - 使用建议: 在安装时,建议将天线放置在信号传播路径的中心位置以最大化覆盖范围。同时,使用高质量的粘合剂(如3M468MP)固定天线,以确保长期稳定的工作。

    兼容性和支持


    - 兼容性: 该天线支持多种连接器(例如u.fl、MHF4等),易于与其他设备集成。
    - 支持和服务: KYOCERA AVX提供全球设计支持,拥有丰富的射频工程经验。若需要,可以通过RF工程师的专业知识进行进一步设计和优化。

    常见问题与解决方案


    - Q1: 为什么回波损耗要小于-15 dB?
    - A1: 回波损耗是衡量信号反射程度的一个指标。回波损耗越小,表示反射信号越少,从而提高天线的效率和性能。

    - Q2: 如何确保天线在不同表面上的稳定性?
    - A2: 天线背面的泡沫材料有助于减小表面不平整对天线性能的影响。此外,正确选择粘合剂并确保天线安装稳固也是关键。

    总结和推荐


    KYOCERA AVX的W1P35x8F04-U150D3B0A嵌入式Wi-Fi天线凭借其卓越的性能、快速的上市时间和广泛的兼容性,成为无线设计领域的优秀选择。它不仅满足了现代小型化设计的需求,还提供了出色的信号敏感度和网络覆盖。我们强烈推荐这款产品用于需要高性能Wi-Fi解决方案的应用场景。

W1P35X8W04-U100D3B0A参数

参数
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
中心频率 2.44GHz
支持协议 -
典型天线增益 2.8dB
长*宽*高 8.5mm(宽度)*400μm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 盒装

W1P35X8W04-U100D3B0A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W1P35X8W04-U100D3B0A数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX W1P35X8W04-U100D3B0A W1P35X8W04-U100D3B0A数据手册

W1P35X8W04-U100D3B0A封装设计

查看详情并下载
Symbol
Footprint
3D Model
