VGAS222026Y570DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 35V 1.1KA 1 385V 26V 23V 6.8J 7nF@1kHz 2220 贴片安装 5mm(宽度)
供应商型号: 2491513
供应商: 海外现货
标准整包数: 1

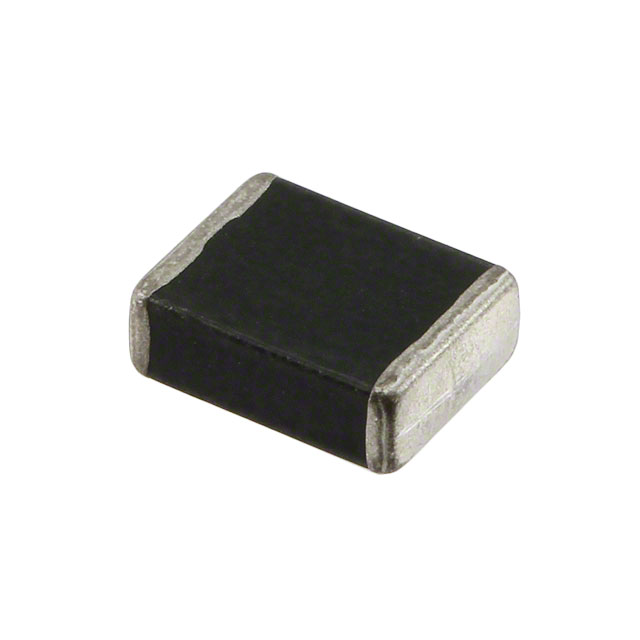

AVX 压敏电阻 VGAS222026Y570DP

VGAS222026Y570DP概述


    产品简介


    玻璃封装TransGuard® 汽车系列多层压敏电阻
    玻璃封装TransGuard® 汽车系列多层压敏电阻是一种基于氧化锌(ZnO)陶瓷半导体材料的电子元件。它们具有双向非线性电压-电流特性,能够提供双向过电压保护和电磁干扰(EMI)/射频干扰(RFI)抑制。这类器件广泛应用于各种汽车及相关应用领域,如内燃机车辆、混合动力电动汽车、插电式混合动力汽车以及商用车辆等。

    技术参数


    物理尺寸
    | 尺寸(EIA) | 长度(L) | 宽度(W) | 最大厚度(T) | 陆地长度(t) |

    | 1206 | 3.20±0.20mm (0.126±0.008") | 1.60±0.20mm (0.063±0.008") | 1.70mm (0.067") | 0.94mm (0.037") |
    | 1210 | 3.20±0.20mm (0.126±0.008") | 2.49±0.20mm (0.098±0.008") | 1.70mm (0.067") | 0.14mm (0.045") |
    | 1812 | 4.50±0.30mm (0.177±0.012") | 3.20±0.30mm (0.126±0.012") | 2.00mm (0.079") | 1.00mm (0.040") |
    | 2220 | 5.70±0.40mm (0.224±0.016") | 5.00±0.40mm (0.197±0.016") | 2.50mm (0.098") | 1.00mm (0.040") |
    | 3220 | 8.20±0.40mm (0.323±0.016") | 5.00±0.40mm (0.197±0.016") | 2.50mm (0.098") | 1.30mm (0.051") |
    主要特性
    - 高可靠性
    - 高能量吸收(负载冲浪)
    - 高电流承载能力
    - 双向保护
    - 断态下的EMI/RFI衰减
    - 多次脉冲能力
    - 响应时间小于1纳秒
    - AEC Q200认证
    应用范围
    - 各种汽车应用
    - 内燃机车辆(ICE)
    - 混合动力电动汽车(HEV)
    - 插电式混合动力汽车(PHEV)
    - 商用车辆
    - 传感器、直流电机、LIN总线、继电器等
    工作环境
    - 操作温度:-55°C至125°C
    - 适用的工作电压范围:16Vdc至65Vdc
    - 能量吸收范围:0.7J至12J
    - 峰值电流范围:200A至2000A

    产品特点和优势


    玻璃封装TransGuard® 汽车系列多层压敏电阻的主要优势在于其高可靠性和强大的电流承载能力,尤其适用于严苛环境下的汽车应用。其独特的玻璃封装不仅提高了产品的抗腐蚀性和耐久性,还使其能在酸性环境、盐雾及氯化物环境中表现出色。此外,它的双向保护能力和EMI/RFI衰减功能,使它在车载系统中具备卓越的稳定性和防护性能。

    应用案例和使用建议


    该系列产品广泛应用于汽车电路中,用于保护车载电子设备免受瞬态过电压的影响。例如,在混合动力汽车中,它可用于保护高压电池和逆变器系统。在内燃机车辆中,它可以保护发动机控制单元(ECU)、传感器和其他关键电子组件。
    使用建议:
    - 在安装时,确保与电路的良好接触以避免接触电阻过高。
    - 根据具体的应用环境选择合适的型号,考虑工作电压、峰值电流和能量吸收要求。
    - 注意散热管理,特别是在高功率应用中,以确保长期可靠运行。

    兼容性和支持


    这些器件设计用于SMT封装,可以方便地安装在标准PCB上。对于有特殊需求的客户,厂商提供了技术支持和定制服务。此外,公司网站提供了详尽的技术文档和用户指南,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:如何正确选择工作电压?
    - 解决方案: 根据具体应用的电压范围和安全裕度选择合适的工作电压。通常,选择比实际工作电压高20%-30%的型号可以提供更好的保护效果。
    2. 问题:设备出现异常响应或故障怎么办?
    - 解决方案: 首先检查连接线路是否正常,确保所有电气接口都正确且牢固。其次,确认安装位置和周围环境没有对器件造成额外的电气压力或物理损害。

    总结和推荐


    综上所述,玻璃封装TransGuard® 汽车系列多层压敏电阻是一款高性能、可靠的产品,特别适合于汽车和工业应用中需要强保护性能的场合。凭借其出色的抗腐蚀性和宽泛的工作温度范围,这些器件能够满足最苛刻的应用需求。因此,我们强烈推荐这款产品给需要高性能保护方案的客户。

VGAS222026Y570DP参数

参数
压敏电压 35V
最小压敏电压 -
浪涌电流 1.1KA
能量 6.8J
不同频率时的电容 7nF@1kHz
电路数 1
最大交流电压 23V
最大直流电压 26V
最大压敏电压 385V
长*宽*高 5mm(宽度)
通用封装 2220
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VGAS222026Y570DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VGAS222026Y570DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VGAS222026Y570DP VGAS222026Y570DP数据手册

VGAS222026Y570DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.3167
50+ ¥ 7.984
100+ ¥ 7.4517
250+ ¥ 7.3187
500+ ¥ 7.3187
1000+ ¥ 7.1856
5000+ ¥ 7.1856
10000+ ¥ 7.1856
库存: 0
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
