NB21K00103JBB

产品分类: 温度传感器
厂牌: AVX
产品描述: ±3% 0603 贴片安装,黏合安装 1.6mm*800μm*800μm
供应商型号: 1672342
供应商: 海外现货
标准整包数: 10

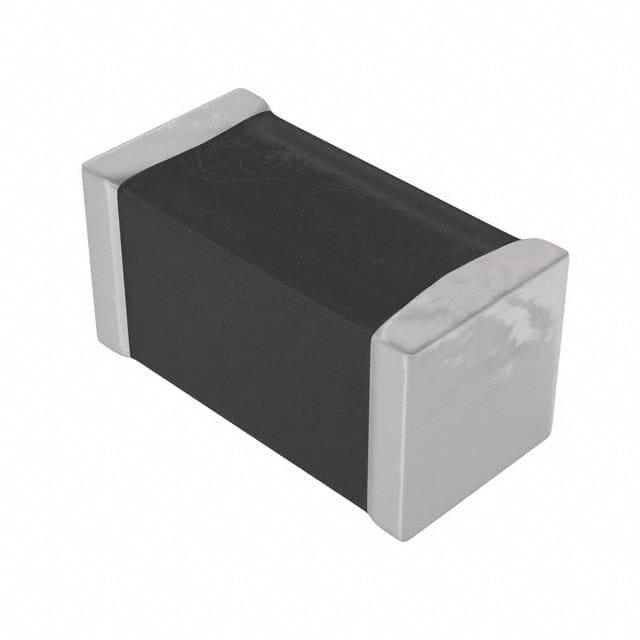

AVX 温度传感器 NB21K00103JBB

NB21K00103JBB概述

    NTC SMD Thermistors NB 21:一款高性能的表面贴装温度补偿元件

    1. 产品简介


    NTC SMD(Negative Temperature Coefficient Surface-Mounted Device)热敏电阻是一种广泛应用于各类电子设备中的高精度温度检测和控制元件。NTC SMD 热敏电阻具有低功耗、快速响应的特点,非常适合用于需要精确温度测量和控制的应用场景。本产品型号为 NB 21,采用了镍屏障/100%锡终端设计,具备出色的可焊性和适应多种焊接工艺的能力,特别适用于表面贴装。

    2. 技术参数


    - 封装尺寸: IEC 0603
    - 终端类型: 镍屏障/100%锡
    - 温标范围: -55°C 至 +150°C
    - 阻值公差: ±3%, ±5%, ±10%, ±20%
    - 最大耗散功率: 25°C时0.07W
    - 热时间常数: 4秒
    - 热耗散系数: 1mW/°C
    - 热响应速度: 快速响应

    3. 产品特点和优势


    - 快速响应: 具有非常快的热响应速度,适合快速温度变化的环境。
    - 广泛应用: 可用于商业、工业和汽车领域的各种应用,如LCD显示屏补偿、电池包保护、移动电话的温度控制、加热系统和空调系统的温度监控等。
    - 耐高温: 具备优异的耐高温性能,能够在极端环境下稳定工作。
    - 优良的焊接性能: 使用镍屏障金属化工艺,可以适应多种焊接工艺,尤其是无铅焊接工艺。
    - 符合标准: 符合AEC-Q200标准,适用于严格的汽车电子应用要求。

    4. 应用案例和使用建议


    - 应用实例:
    - LCD显示屏补偿: 由于LCD显示屏对温度敏感,使用NB 21可以实时监测并调整温度,以保证显示屏的最佳显示效果。
    - 电池包保护: 在电池包中使用NTC SMD热敏电阻可以实时监测电池温度,确保电池在安全范围内运行,避免过热引发的安全隐患。
    - 移动电话: 在手机中,NTC SMD热敏电阻用于监测手机内部温度,避免过热影响电池寿命及电路性能。
    - 使用建议:
    - 选择合适的封装类型,如0603封装,适合大部分便携式设备和小型电路板。
    - 在焊接过程中,采用推荐的焊接曲线,避免过高的温度导致热应力损坏元件。
    - 定期检查和校准温度传感器,确保其准确度和稳定性。

    5. 兼容性和支持


    - 兼容性: NB 21热敏电阻与广泛的焊接条件兼容,能够满足不同制造工艺的需求。
    - 支持服务: 提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题1: 焊接过程中热敏电阻出现不稳定的状况。
    - 解决方案: 检查焊接曲线是否正确,确保符合厂家推荐的焊接规范。同时,注意焊接温度和时间的控制,避免过高的温度造成损坏。

    - 问题2: 温度监测不准确。
    - 解决方案: 检查温度传感器的安装位置是否合理,确保没有遮挡或受到其他热源的影响。同时,定期进行校准,确保温度传感器的准确性。

    7. 总结和推荐


    综上所述,NTC SMD热敏电阻NB 21凭借其出色的热响应速度、宽泛的工作温度范围以及卓越的焊接性能,成为众多应用场合的理想选择。无论是商业、工业还是汽车电子领域,它都能提供可靠的温度检测和控制能力。此外,它还具备出色的兼容性和良好的支持服务,因此我们强烈推荐使用这款产品。

NB21K00103JBB参数

参数
精度 ±3%
温度范围 -
温度阈值 -
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NB21K00103JBB厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

NB21K00103JBB数据手册

厂牌 PDF简要描述 下载
AVX 温度传感器 AVX NB21K00103JBB NB21K00103JBB数据手册

NB21K00103JBB封装设计

查看详情并下载
Symbol
Footprint
3D Model
