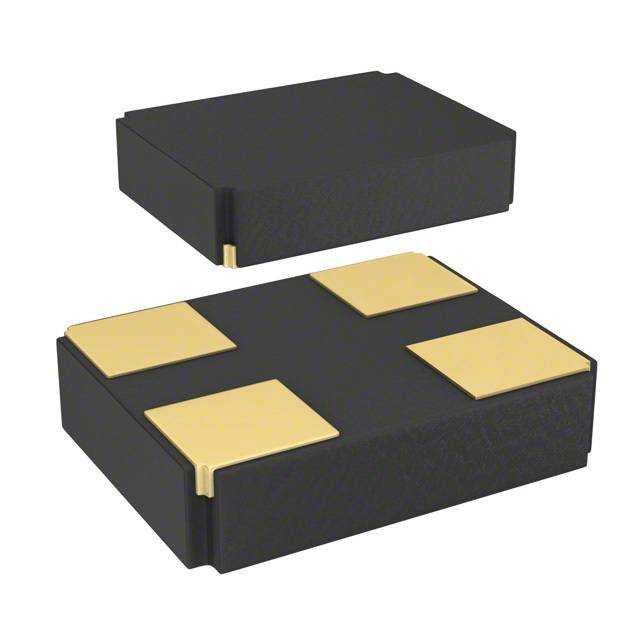

CX3225GB33333D0HPQCC

产品分类: 无源晶振
厂牌: AVX
产品描述: 8pF ±0.002% ±30ppm 33.333MHz 50Ω SMD-3225-4P 贴片安装 3.2004mm*2.4892mm*889μm
供应商型号: 478-CX3225GB33333D0HPQCCTR-ND
供应商: Digi-Key
标准整包数: 3000
AVX 无源晶振 CX3225GB33333D0HPQCC

CX3225GB33333D0HPQCC概述


    产品简介


    KYOCERA公司生产的CX3225GB是一款石英晶体,主要应用于需要高精度频率控制的场合。其主要功能是提供稳定且准确的时钟信号,广泛用于各种电子产品中,如通信设备、计算机系统、GPS导航设备以及无线通信装置等。

    技术参数


    | 频率 (MHz) | KYOCERA零件号 | ESR (Ω) | 额定频率代码 |
    ||
    | 10.0 | CX3225GB10000D0HPQCC | 300 | 10000 |
    | 12.0 | CX3225GB12000D0HPQCC | 250 | 12000 |
    | 13.56 | CX3225GB13560D0HPQCC | 250 | 13560 |
    | 14.31818 | CX3225GB14318D0HPQCC | 100 | 14318 |
    | 14.7456 | CX3225GB14745D0HPQCC | 100 | 14745 |
    | 16.0 | CX3225GB16000D0HPQCC | 80 | 16000 |
    | ... | ... | ... | ... |
    主要电气特性
    - 工作温度范围:-40℃至+85℃
    - 储存温度范围:-40℃至+85℃
    - 等效串联电阻(ESR):≤ 300 Ω
    - 负载电容:8 pF
    - 频率容差:±20 ppm
    - 频率老化率:±5 ppm/年
    - 绝缘电阻:≥ 500 MΩ
    - 额定驱动功率:0.01 至 100 μW

    产品特点和优势


    CX3225GB具有以下显著特点和优势:
    1. 高稳定性:能够在广泛的温度范围内保持高稳定性。
    2. 长寿命:频率老化率低,保证长期使用下的准确性。
    3. RoHS合规:符合环保要求,可广泛应用于消费电子等领域。
    4. 小尺寸:3.20 × 2.50 mm的小巧封装,便于集成到各种设备中。
    5. 高可靠性:通过了一系列严格的环境测试,确保在恶劣条件下仍能正常工作。

    应用案例和使用建议


    应用案例
    CX3225GB广泛应用于通信设备中,例如移动电话、路由器等。其高精度和稳定性使其成为通信系统中的关键组件。
    使用建议
    1. 设计电路时:请务必添加至少为晶体等效串联电阻5倍的串联电阻,并进行必要的确认后移除这些电阻。
    2. 焊接时:请确保焊接温度不超过260℃,并且每次焊接次数不超过两次。
    3. 处理时:避免过度冲击,选择冲击较小的自动贴装机进行操作。

    兼容性和支持


    CX3225GB可以与各种符合标准的电路板和设备兼容。KYOCERA公司提供了完善的技术支持,包括详尽的产品手册和技术文档。此外,KYOCERA还提供了一年的质保期,在此期间内若出现质量问题将免费更换。

    常见问题与解决方案


    1. 问:如何正确选择合适的型号?
    - 答:根据您的具体需求(如频率范围、负载电容等),选择相应的型号。例如,如果您需要14.31818 MHz的频率,可以选择CX3225GB14318D0HPQCC型号。
    2. 问:如何正确焊接该晶体?
    - 答:焊接温度应控制在260℃以内,并确保每次焊接不超过两次。焊接后放置在标准大气条件下1小时再进行后续操作。

    总结和推荐


    总体而言,KYOCERA的CX3225GB是一款高性能、高可靠性的石英晶体,适用于多种应用场景。其优良的稳定性和高精度使其成为许多高端电子设备的理想选择。我们强烈推荐使用这款产品,特别是在对频率稳定性要求较高的应用中。

CX3225GB33333D0HPQCC参数

参数
频率容差 ±0.002%
等效串联电阻 50Ω
频率 33.333MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±30ppm
长*宽*高 3.2004mm*2.4892mm*889μm
通用封装 SMD-3225-4P
安装方式 贴片安装

CX3225GB33333D0HPQCC厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

CX3225GB33333D0HPQCC数据手册

厂牌 PDF简要描述 下载
AVX 无源晶振 AVX CX3225GB33333D0HPQCC CX3225GB33333D0HPQCC数据手册

CX3225GB33333D0HPQCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.4349 ¥ 3.6396
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
