首页  >  产品百科  >  609176002021000

609176002021000

产品分类: 矩形连接器 - 配件
厂牌: AVX

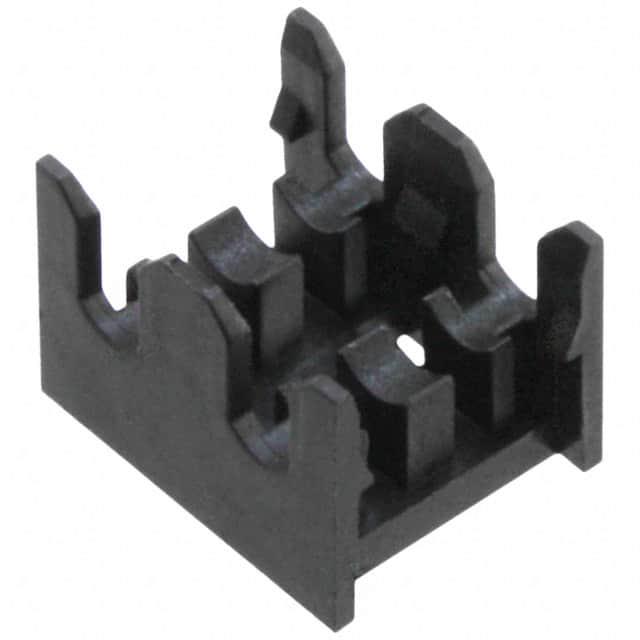

产品描述: 2pin 帽盖(盖),应力消除 9176 系列 PCB安装 8mm*6.3mm*5.55mm
供应商型号: 4243877
供应商: 海外现货
标准整包数: 10
AVX 矩形连接器 - 配件 609176002021000

609176002021000概述

    SSL - Discrete Wire IDC Series 9176 电子元器件技术手册

    1. 产品简介


    SSL - Discrete Wire IDC Series 9176 是一款表面贴装绝缘位移连接器(IDC),专为汽车和工业市场设计。它用于直接将单根导线连接到PCB上,导线的规格范围为14AWG到28AWG。该系列产品经过严格测试,符合汽车级振动、冲击及温度循环的要求,确保了其可靠性和耐用性。其特别适用于大功率和信号传输,也可用于多块PCB的串连。

    2. 技术参数


    - 电气参数
    - 额定电流:10A/触点
    - 额定电压:250VAC

    - 机械参数
    - 绝缘材料:尼龙46,UL94V0等级
    - 触点材料:磷青铜
    - 表面处理:镍上镀锡
    - 耐久性:3个周期

    - 环境参数
    - 工作温度范围:-40°C 至 +125°C

    3. 产品特点和优势


    - 可靠性高:IDC接触件能提供气密连接,使连接具有长期可靠性。
    - 防震能力强:连接器壳体可捕获导线的绝缘层,即使在最恶劣条件下也能提供正向应力缓解。
    - 耐久性好:可在维修时重复插入和替换导线多达三次。
    - 组装便捷:使用简单的工具即可插入导线,减少了对焊料或压接的需求。
    - 成本效益:相比焊接或压接过程,可以显著降低总应用成本。

    4. 应用案例和使用建议


    该系列连接器广泛应用于各种场合,如直接将离散导线连接到PCB上,或将电源和信号导入PCB。在高生产量环境中,用户可以选择不同尺寸的套管,以匹配不同直径的导线绝缘层。建议用户在进行手头或高压生产时,根据具体情况选择合适的装配工具。

    5. 兼容性和支持


    - 兼容性:9176系列支持18至24AWG规格的导线,且可通过选用不同编号的套管来适应不同直径的导线。
    - 支持和服务:厂商提供了多种装配工具,包括手动工具和自动工具,以满足不同生产需求。此外,文档中还包含了详细的产品规格和应用指南,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - Q1: 导线插入后容易松动怎么办?
    - A: 确保使用正确的装配工具并按照规范操作。如果仍然松动,可能需要检查导线直径是否符合要求或重新检查装配工具的设置。

    - Q2: 如何在高压生产环境下确保连接的稳定性?
    - A: 在高生产量环境下,建议使用专用的插入工具和通过工具锁来提高连接器的稳定性。参考手册上的具体指导和装配工具编号,选择适合的装配工具。

    7. 总结和推荐


    总体来说,SSL - Discrete Wire IDC Series 9176 是一款高性能、高可靠性、易于安装和维护的连接器,适用于广泛的工业和汽车应用。其独特的IDC接触系统和坚固的设计使其成为市场上非常具有竞争力的产品。强烈推荐使用此款产品,特别是在需要高效、可靠连接的场合。
    希望上述内容能够帮助您更好地理解和使用SSL - Discrete Wire IDC Series 9176 连接器。

609176002021000参数

参数
针脚数 2pin
配件类型 帽盖(盖),应力消除
配套使用/相关产品 9176 系列
长*宽*高 8mm*6.3mm*5.55mm
安装方式 PCB安装
零件状态 在售
包装方式 散装

609176002021000厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

609176002021000数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 配件 AVX 609176002021000 609176002021000数据手册

609176002021000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.9319
100+ ¥ 1.8546
500+ ¥ 1.731
1000+ ¥ 1.7001
2000+ ¥ 1.7001
5000+ ¥ 1.6691
10000+ ¥ 1.6691
25000+ ¥ 1.6691
库存: 855
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 19.31
