VA100014A300DL

产品分类: 压敏电阻
厂牌: AVX
产品描述: 18.5V 40A 1 16.28V 2.072KV 14V 10V 100mJ 325pF@1kHz 通孔安装 4.32mm(长度)
供应商型号: LM-1316525
供应商: 海外现货
标准整包数: 1

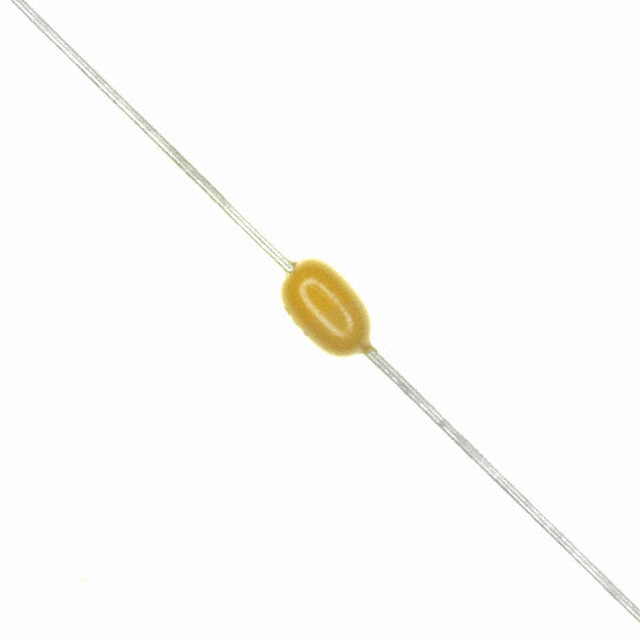

AVX 压敏电阻 VA100014A300DL

VA100014A300DL概述

    AVX Axial TransGuard® 和 StaticGuard 技术手册解读

    产品简介


    AVX Axial TransGuard®和StaticGuard是用于瞬态电压抑制的多层陶瓷压敏电阻器。TransGuard系列产品采用锌氧化物(ZnO)基陶瓷半导体材料,具有非线性的电压电流特性(双向),能够处理更大的电流和能量,同时提供电磁干扰(EMI)和射频干扰(RFI)的衰减能力。StaticGuard则是低电容版本的TransGuard,适用于CMOS、Bi-Polar和SiGe基系统的静电放电(ESD)保护。这些产品尤其适用于需要可靠性和耐用性的工业环境,如白色家电、工业设备、传感器、继电器和直流电机等。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 轴向 |
    | 额定电压 | 3.3Vdc至60Vdc |
    | 能量等级 | 0.1J至2.0J |
    | 峰值电流 | 30A至300A |
    | 工作温度范围 | -55°C至+125°C |
    | 封装 | 7英寸和13英寸盘装 |
    具体型号和技术参数如下:
    - VA1000系列
    - 额定电压:3.3Vdc至48Vdc
    - 能量等级:0.1J至0.6J
    - 峰值电流:30A至300A
    - 工作温度范围:-55°C至+125°C
    - VA2000系列
    - 额定电压:60Vdc
    - 能量等级:2.0J
    - 峰值电流:300A
    - 工作温度范围:-55°C至+125°C

    产品特点和优势


    1. 快响应时间:能够在极短时间内响应瞬态电压变化,从而提供高效的保护。
    2. 高可靠性:适用于恶劣环境,具有较长的使用寿命。
    3. 低电容版本:StaticGuard系列具有较低的电容值,特别适合对电容要求较高的应用场合。
    4. 多功能性:适用于多种应用场合,包括白家电、工业设备、传感器等。

    应用案例和使用建议


    - 家用电器:如洗衣机、微波炉等,需要稳定的电源输入,TransGuard和StaticGuard可以有效防止过电压导致的损坏。
    - 工业设备:如电机控制系统、传感器系统等,这些设备常常面临极端的工作环境,AVX的产品能有效保护设备免受雷击、电网波动等因素的影响。
    - 建议使用场景:在选择合适型号时,应考虑实际应用中的电压需求、能量吸收能力和空间限制。例如,在电压较高且需要大量能量吸收的应用中,应选择VA2000系列;而在对电容要求较高的场合,则推荐使用StaticGuard系列。

    兼容性和支持


    AVX Axial TransGuard®和StaticGuard适用于各种类型的电路设计,尤其是对于需要轴向引脚的场合。AVX公司提供了详尽的技术支持和售后服务,以确保用户在安装和使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:产品是否耐高温?
    - 解答:AVX Axial TransGuard®和StaticGuard可以在-55°C至+125°C的工作温度范围内稳定运行。
    - 问题:如何判断产品的电压等级?
    - 解答:可以通过型号代码中的电压等级标识来确定。例如,型号VA100003D100的额定电压为3.3Vdc。
    - 问题:产品是否需要定期更换?
    - 解答:一般情况下不需要,但建议根据具体使用环境进行定期检查和维护。

    总结和推荐


    AVX Axial TransGuard®和StaticGuard以其出色的瞬态电压抑制能力、广泛的工作温度范围和多样化的封装选项,成为市场上备受青睐的产品。这些产品的可靠性和耐用性使其非常适合于各种工业和家庭应用场合。无论是在家用电器还是工业设备中,AVX的产品都能提供有效的保护,降低故障率,延长设备使用寿命。因此,我们强烈推荐在相关应用中选用AVX的Axial TransGuard®和StaticGuard产品。

VA100014A300DL参数

参数
压敏电压 18.5V
最大交流电压 10V
浪涌电流 40A
电路数 1
最大直流电压 14V
能量 100mJ
最大压敏电压 2.072KV
不同频率时的电容 325pF@1kHz
最小压敏电压 16.28V
长*宽*高 4.32mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

VA100014A300DL厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VA100014A300DL数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VA100014A300DL VA100014A300DL数据手册

VA100014A300DL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.3993 ¥ 3.3817
250+ $ 0.3926 ¥ 3.2978
500+ $ 0.3826 ¥ 3.214
1000+ $ 0.376 ¥ 3.1581
5000+ $ 0.3693 ¥ 3.1022
10000+ $ 0.366 ¥ 3.0742
库存: 301
起订量: 119 增量: 0
交货地:
最小起订量为:100
合计: ¥ 338.17
