首页  >  产品百科  >  VCAS04AP301R5DATWA

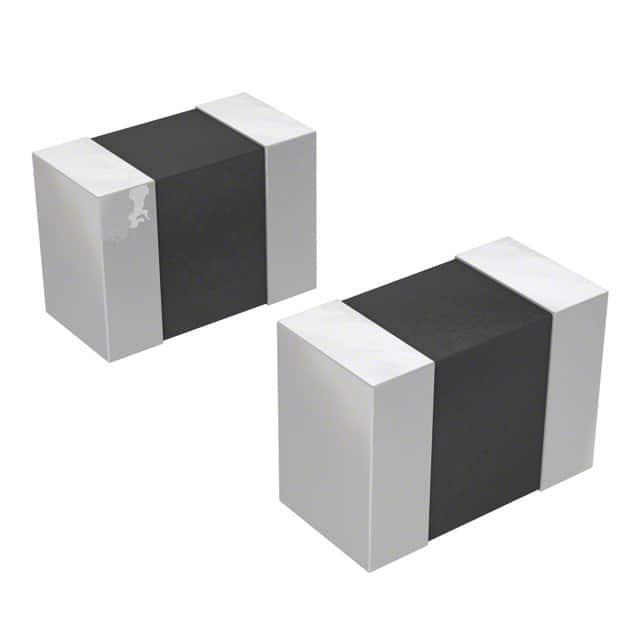

VCAS04AP301R5DATWA

产品分类: 压敏电阻
厂牌: AVX
产品描述: 180V 1A 150V 210V 30V 21V 20mJ 1.5pF@1MHz 0402 贴片安装 1mm*500μm*600μm
供应商型号: 478-10587-6-ND
供应商: Digi-Key
标准整包数: 1
AVX 压敏电阻 VCAS04AP301R5DATWA

VCAS04AP301R5DATWA概述

    ASPGuard® Low Capacitance Varistors

    1. 产品简介


    ASPGuard® 是一种超低电容浪涌抑制器,属于可靠的 AntennaGuard 系列扩展产品,适用于需要极低电容的电路保护。ASPGuard® 主要用于射频(RF)电路、传感器、高速线路、光纤电路及对电容敏感的应用场合。它们具有高能量处理能力和通过了 AEC-Q200 认证,特别适合汽车应用,同时在普通应用中也表现出色。

    2. 技术参数


    - 工作温度范围:-55°C 至 +150°C
    - 封装尺寸:0402 和 0603
    - 工作电压:18Vdc 至 70Vdc
    - 电容范围:1.5pF 至 4.7pF
    - 能量等级:0.02J 至 0.04J
    - 峰值电流:1A 至 3A

    3. 产品特点和优势


    - AEC-Q200 认证:确保产品在汽车领域的适用性。
    - ESD 额定值:25kV ESD 防护等级。
    - 快速响应时间:小于 1ns 的 ESD 击穿响应时间。
    - 多击能力:能够承受多次瞬态冲击。
    - 低插入损耗和泄漏电流:相比二极管选项,具有更低的插入损耗和泄漏电流。
    - 双向保护:提供全面的双向保护。

    4. 应用案例和使用建议


    - 应用领域:射频电路、传感器、天线、数据线路、雷达、蓝牙和以太网等。
    - 使用建议:对于需要在汽车环境中工作的电路,应选择经过 AEC-Q200 认证的产品。对于高频应用,如雷达系统,应选择电容值较小的型号以减少插入损耗。

    5. 兼容性和支持


    - 兼容性:适用于多种协议,如 1000BASE-T1 和 100BASE-T1 以太网。
    - 制造商支持:提供全面的技术文档和客户支持,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:如何安装 ASPGuard® 变阻器?
    - 解决方案:根据制造商提供的指南进行焊接,注意焊接温度和时间。

    - 问题:产品工作时发热严重?
    - 解决方案:检查电路是否符合规定的电流和电压限制,必要时增加散热措施。

    7. 总结和推荐


    ASPGuard® 系列低电容变阻器以其卓越的 ESD 防护能力、高可靠性和广泛的适用性,在汽车和通用电子应用中表现出色。它提供了出色的双向保护和低插入损耗,非常适合那些需要在苛刻环境下工作的电路。强烈推荐使用该产品以提升电路的整体稳定性和可靠性。

VCAS04AP301R5DATWA参数

参数
压敏电压 180V
浪涌电流 1A
不同频率时的电容 1.5pF@1MHz
电路数 -
最小压敏电压 150V
最大压敏电压 210V
能量 20mJ
最大直流电压 30V
最大交流电压 21V
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VCAS04AP301R5DATWA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VCAS04AP301R5DATWA数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VCAS04AP301R5DATWA VCAS04AP301R5DATWA数据手册

VCAS04AP301R5DATWA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3565 ¥ 3.0124
10+ $ 0.2208 ¥ 1.8658
25+ $ 0.1826 ¥ 1.5431
100+ $ 0.1309 ¥ 1.1061
250+ $ 0.1107 ¥ 0.9352
500+ $ 0.0983 ¥ 0.8303
1000+ $ 0.0846 ¥ 0.7081
2500+ $ 0.0739 ¥ 0.6183
5000+ $ 0.0673 ¥ 0.5633
库存: 3089
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.01
